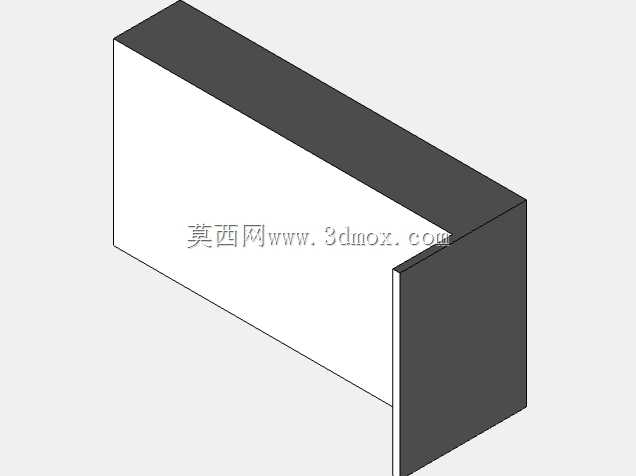

家具封闭支撑结构件三维设计

　　这款封闭结构支撑件主要应用于板式家具、定制柜体的侧边封闭与承重支撑场景，在实际家具装配环节中，常作为柜体侧封、层板端部遮挡、抽屉侧边限位的配套结构件使用，替代传统的外露角码与拼接封边条，解决常规家具装配中侧边缝隙外露、支撑结构突兀的问题。从实际使用场景来看，这类支撑件多用于办公文件柜、家用衣柜、抽屉式收纳柜的端部封闭位置，既承担侧部结构的受力支撑作用，也能遮挡柜体内部的板材裁切端面，提升家具外观的整体性，同时避免板材端部裸露吸潮变形，延长板式家具的实际使用寿命。

　　在功能特性设计上，该结构采用整体封闭的长方体盒式构型，三个立面为完整封闭面，仅预留与家具板材对接的安装开口，安装后可完全包覆板材的端部截面，相比传统的L型角码支撑，封闭结构可避免灰尘、水汽进入板材拼接缝隙，也能防止日常使用中衣物、文件等物品卡入拼接缝隙。结构的壁厚设计参考常规板式家具的承重需求，采用均匀壁厚设计，避免注塑或钣金加工过程中出现缩痕、变形问题，支撑面的平面度控制在合理公差范围内，保证与板材贴合后无明显缝隙，不需要额外打胶填补即可实现平整外观。

　　设计思路上优先考虑家具装配的便捷性，结构内侧预留了与常规16mm、18mm厚度板材适配的安装卡槽，安装时可直接将板材端部卡入结构内腔，配合自攻螺丝从结构侧面的预留沉孔拧入即可完成固定，不需要在现场做复杂的裁切、打孔工序，适配定制家具现场装配的快装需求。结构的外边缘全部做了R1.5的圆角倒钝处理，避免家具安装和使用过程中尖锐边角划伤使用者，也能减少运输过程中的磕碰掉漆问题。外表面为平整光面设计，可直接做喷粉、覆膜或者贴皮处理，与家具主体的外观质感保持统一，不需要额外做表面修饰。

　　从安装边界尺寸来看，该支撑件的内腔宽度适配常规18mm厚度的家具刨花板、密度板，内腔深度根据支撑需求设计为80mm，可保证与板材的接触面积足够，承受层板放置物品后的垂直载荷时不会出现滑脱、变形问题。结构的整体外轮廓尺寸控制在长200mm、宽40mm、高100mm的范围内，安装后突出板材表面的厚度仅为2mm，不会额外占用柜体内部的储物空间，也不会在柜体外部形成明显的突出结构，保证家具外观的简洁性。侧面的安装孔位采用沉头设计，螺丝拧入后沉头完全没入结构表面，后续做表面处理时可完全覆盖螺丝头，不会外露五金件影响外观。

　　在实际结构受力层面，该支撑件的封闭盒型结构本身具备较好的抗扭、抗弯性能，相比开放式的角码结构，在承受层板垂直载荷时，力可以通过封闭的侧壁均匀传递到柜体的竖板上，不会出现应力集中导致的板材开裂问题。结构的开口边缘做了外翻的加强筋设计，既可以提升开口处的结构强度，避免安装时用力卡入板材导致结构开裂，也能在卡入板材后起到一定的涨紧作用，减少安装后的松动异响问题。针对家具使用中可能出现的横向拉扯力，结构内腔还设计了细小的防滑凸点，卡入板材后凸点轻微压入板材表面，提升结构与板材之间的摩擦力，即使长期使用出现螺丝松动，支撑件也不会轻易从板材端部滑脱。

　　这类封闭支撑结构的设计充分考虑了板式家具批量生产与现场装配的实际需求，既兼顾了结构支撑的力学性能，也解决了传统家具五金件外露、封边缝隙难处理的外观问题，在定制家具、模块化办公家具的装配场景中具备较高的实用价值，建模过程中严格遵循家具五金的装配公差要求，所有安装尺寸、壁厚、圆角参数都匹配实际加工工艺要求，可直接用于开模生产或者装配干涉验证。
