手机充电器电源外壳注塑成型模具设计

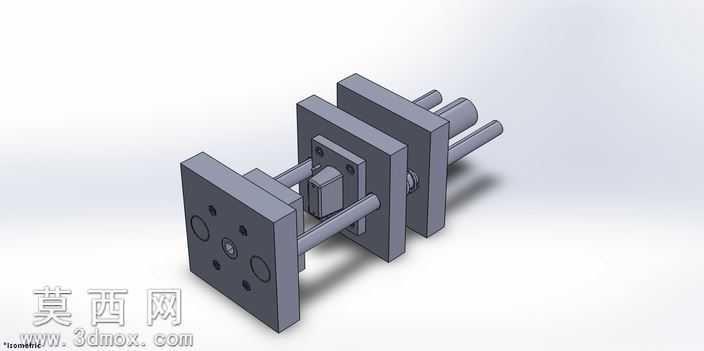

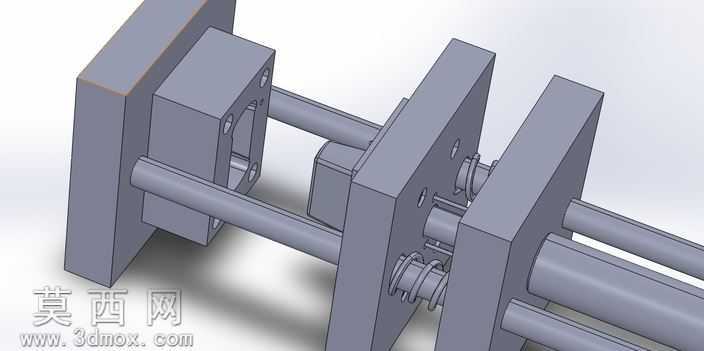

本作品为手机充电器电源外壳的塑料成型注塑模具三维设计，建模过程严格遵循注塑模具设计规范，从产品结构分析入手，先对充电器电源外壳的壁厚、拔模斜度、卡扣结构、装配定位特征进行逐一拆解，确定采用两板模的基础结构形式，适配中小型塑胶件的批量注塑生产需求。建模阶段先完成产品的三维实体构建，基于产品的分型面特征，沿外壳的最大轮廓线拆分动定模仁，确保分型面贴合产品外观边界，避免产生飞边、错台等注塑缺陷。模具的导向结构采用标准导柱导套配合设计，四根导柱对称分布在模仁四周，合模时可精准定位动定模的相对位置，避免生产过程中出现模仁偏移错位的问题。浇注系统采用侧浇口进料形式，浇口位置设置在外壳的非外观侧边，既保证熔融塑胶可以快速填充模腔的各个角落，又能在成型后方便去除浇口凝料，不会在产品外观面留下明显痕迹。顶出机构采用顶杆顶出设计，顶杆分布在产品的加强筋、卡扣等结构对应的背面位置，保证顶出力均匀分布，避免顶出过程中产品出现变形、顶白等质量问题。模具的冷却系统采用环绕式水路设计，在动定模仁内分别开设冷却水道，通过循环冷却水带走注塑过程中传递到模具的热量，保证模温均匀稳定，缩短塑胶件的冷却定型时间，提升整体生产效率。渲染阶段采用金属质感材质赋予模架、导柱、顶杆等金属零部件，模仁部分采用稍深的金属材质区分结构层级，通过柔和的环境光打光，清晰展现模具的装配层次、各部件的配合关系以及整体结构布局，直观呈现整套模具的工作原理与结构细节。设计过程中充分考虑了模具的加工工艺性，所有模仁的边角都做了合理的圆角过渡，避免应力集中，同时标准件均采用行业通用规格，降低模具的加工与后期维护成本，整套结构紧凑合理，可直接用于同类小型塑胶外壳的注塑生产参考。
