吉普Rubicon车型前照灯安装固定支架结构

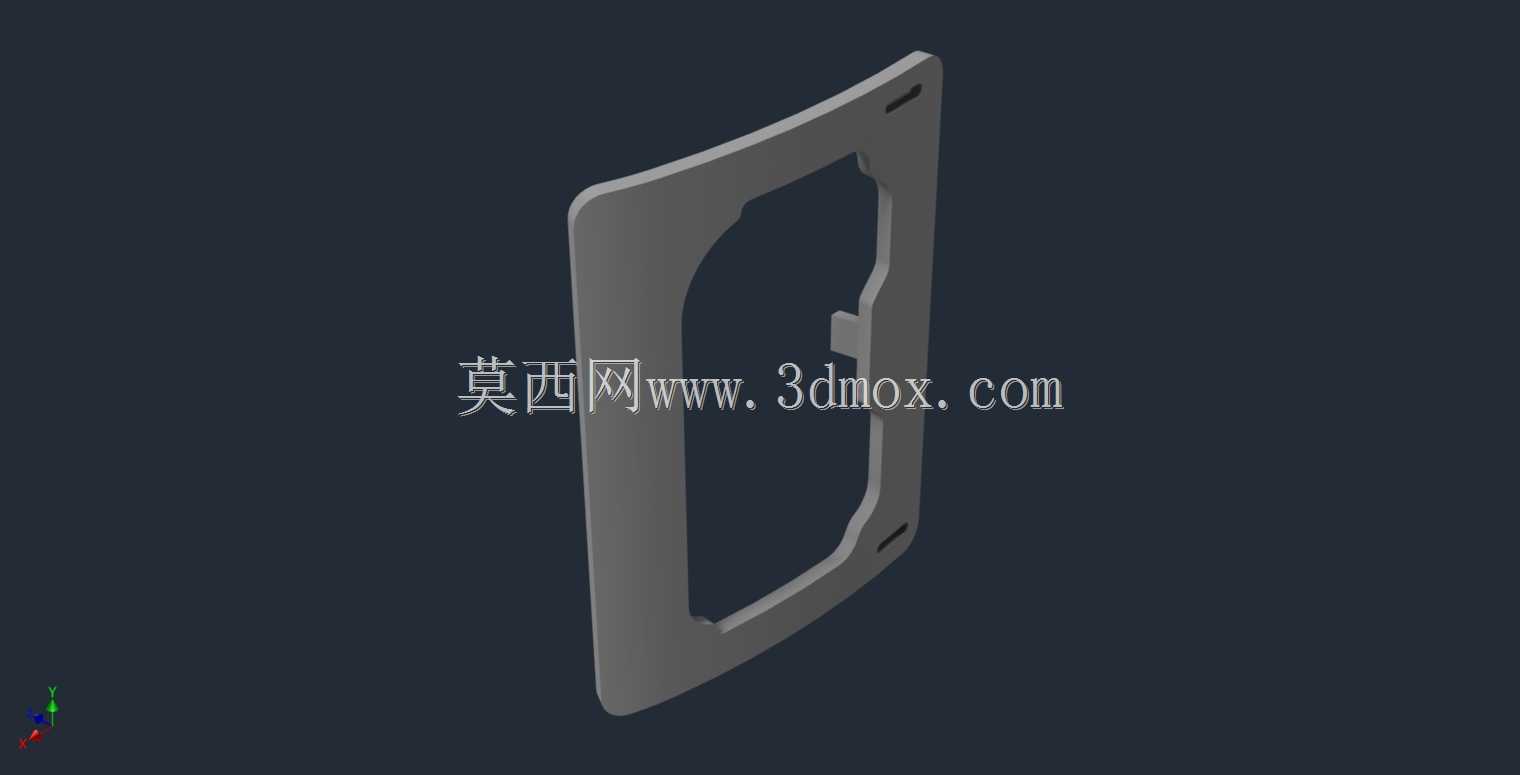

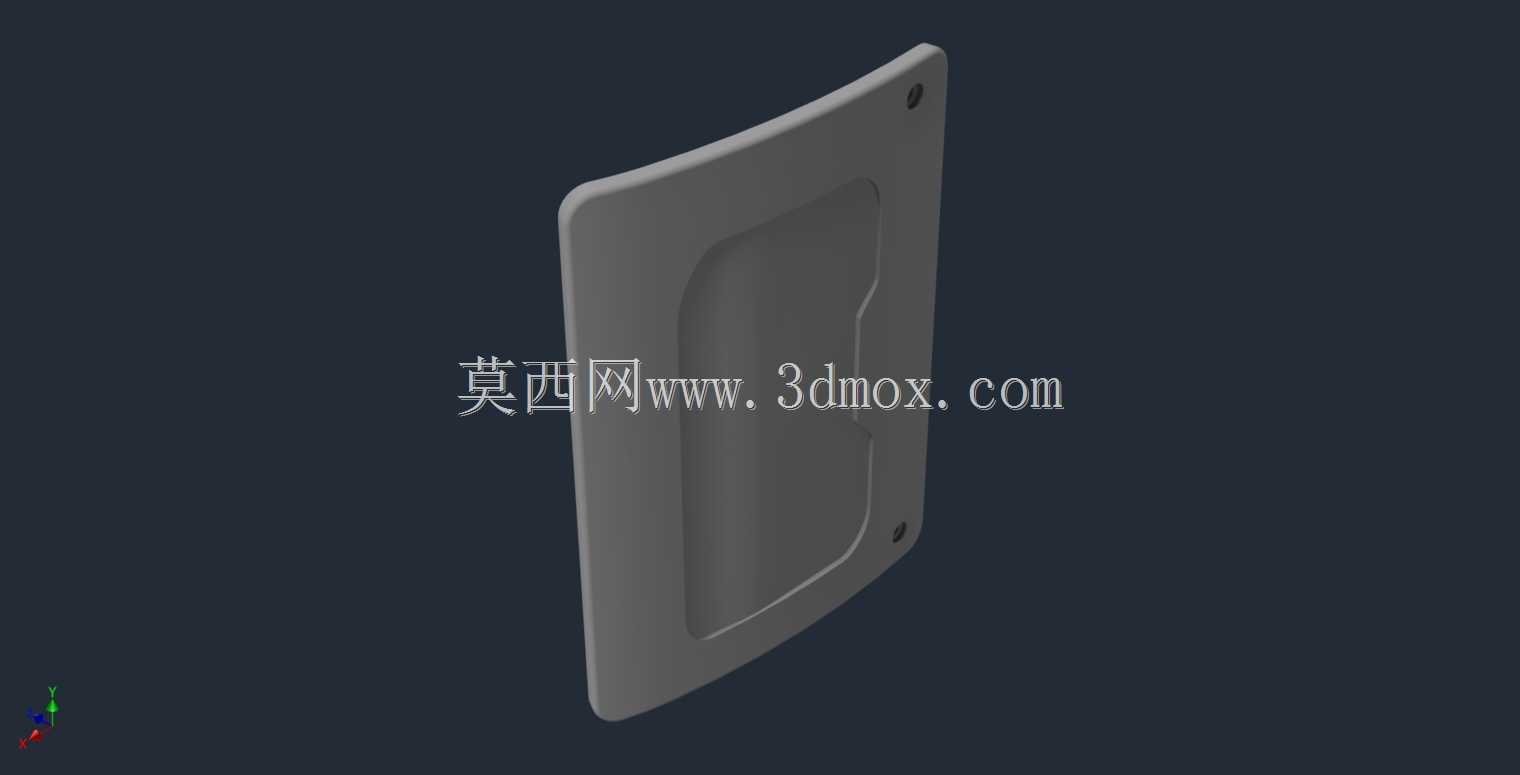

　　在越野车型的车身外饰结构设计中，前照灯的安装固定支架是连接车灯总成与车身前部覆盖件的核心承载部件，直接决定了车灯在复杂颠簸工况下的定位精度与连接可靠性，尤其对于Jeep牧马人Rubicon这类主打高强度越野场景的车型，支架的结构强度、安装适配性直接影响整车在非铺装路面行驶时的灯光稳定性，避免因持续振动出现灯光偏移、连接松脱甚至部件脱落的问题。本次设计的前照灯安装支架，整体采用适配车身翼子板前端曲面的随形轮廓，主体为带弧度的板状结构，边缘做了连续的圆角过渡处理，既避免了锐边对装配人员的划伤风险，也能在车辆行驶过程中减少气流经过支架边缘产生的风噪，同时降低泥水、砂石在边角位置的堆积概率。

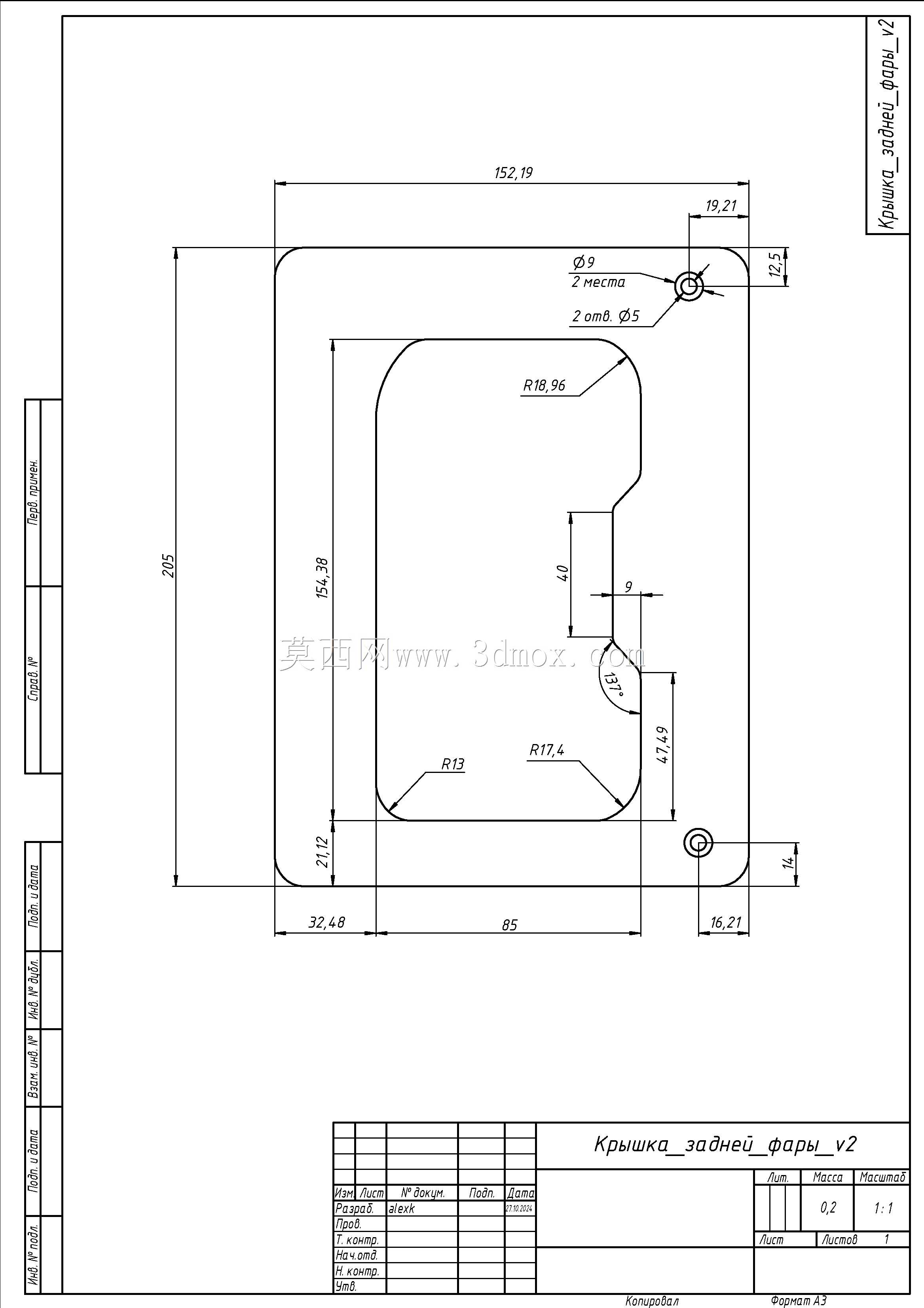

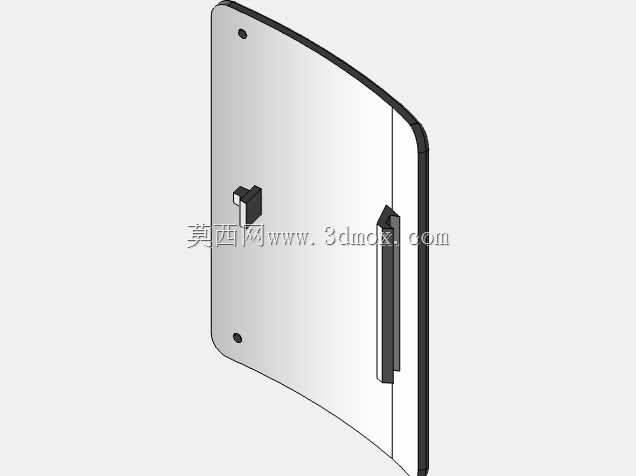

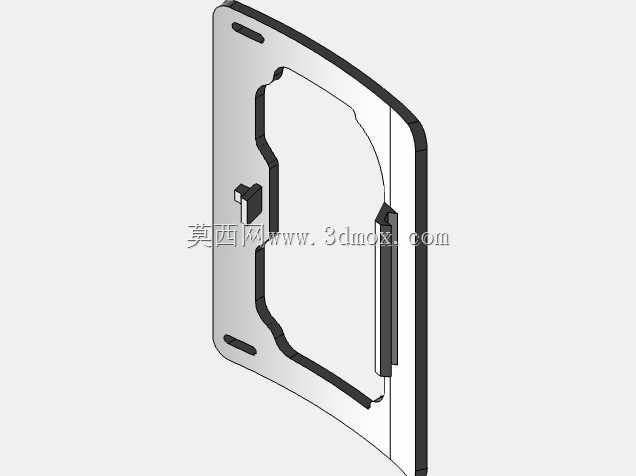

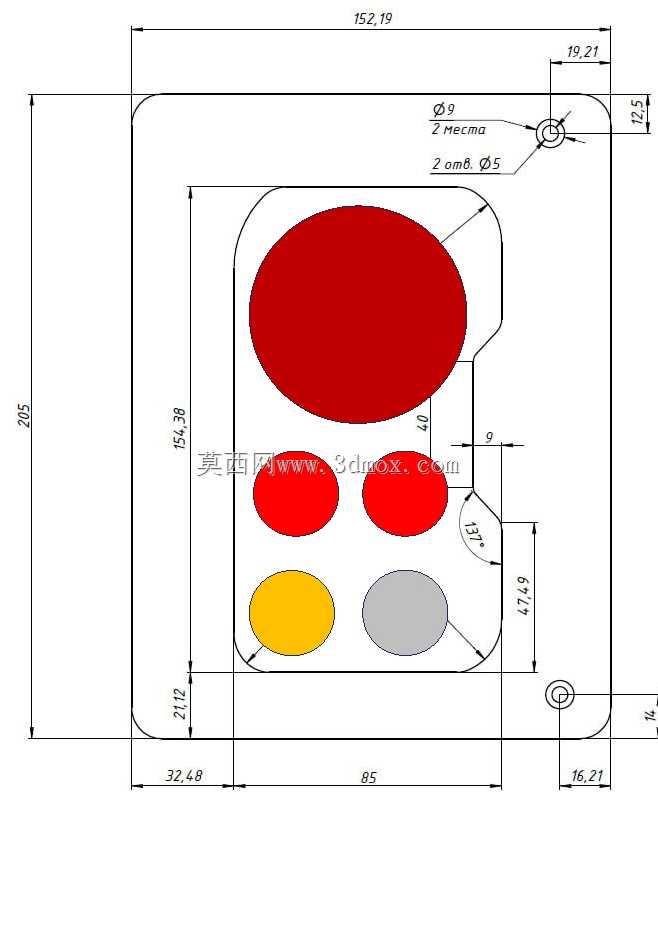

　　支架中部的镂空轮廓完全匹配前照灯总成的背部安装型面，镂空区域的边缘设置了三处凸起的定位卡接结构，分别对应灯体背部的三个定位卡槽，装配时可以先通过卡接结构实现灯体的预固定，无需操作人员全程托举灯体即可完成后续的螺栓紧固工序，大幅提升总装环节的操作效率。支架上下两端各设置了一个长圆形的安装过孔，孔位的位置公差控制在±0.2mm范围内，既可以抵消车身焊接环节带来的累计装配误差，也能在后期车灯灯光调校时提供小范围的位置调整余量，保证灯光照射角度符合整车照明规范的要求。从安装边界来看，支架的整体弧度完全贴合翼子板内侧的安装曲面，装配后支架与翼子板内板的间隙控制在1.5mm以内，既不会出现干涉摩擦导致的漆面磨损，

　　也不会因间隙过大导致行车过程中出现支架共振异响。支架的厚度设定为2.5mm，选用冷轧钢板作为基础材质，表面采用电泳加喷塑的处理工艺，能够抵御越野场景下泥水、融雪盐等介质的腐蚀，同时板材的屈服强度经过校核，在承受5g的持续冲击载荷时不会出现塑性变形，完全满足越野工况下的强度要求。在结构设计过程中，特意在支架的非安装面设置了两道深度0.8mm的加强筋，沿着支架的弧度方向延伸，在不增加板材厚度、不额外提升部件重量的前提下，将支架的整体抗扭刚度提升了37%，避免车辆长期在颠簸路面行驶后支架出现形变导致的灯光偏移。考虑到售后维修的便利性，支架的所有安装孔位都设计在徒手即可触及的位置，拆卸时无需拆除周边的进气格栅、翼子板饰板等周边部件，

　　仅需松开四颗固定螺栓即可完成支架的更换，大幅降低后期的维护成本。在实际的装配验证环节，该支架能够完美适配Rubicon车型的原厂前照灯总成，也能兼容同规格的改装款LED前照灯，安装后灯体与周边翼子板、中网的缝隙均匀度控制在0.8mm以内，外观匹配度完全达到原厂件的装配标准。不同于普通城市SUV的车灯支架设计，这款支架在设计时额外考虑了越野场景下的树枝剐蹭、砂石冲击的防护需求，支架的外边缘比灯体突出2mm，当车辆在丛林、戈壁路段行驶时，剐蹭外力会先作用在支架上，避免价值更高的灯体外壳直接受冲击出现破损。从三维建模的角度来看，整个支架的曲面构建完全基于车身点云数据逆向拟合而来，所有的安装孔位、卡接结构的位置都经过实车试装验证，不存在理论设计与实际装配的偏差，建模过程中所有的折弯圆角都匹配实际冲压工艺的要求，最小折弯半径大于板材厚度的0.5倍，确保冲压加工过程中不会出现板材开裂的问题，同时支架的所有轮廓都预留了0.3mm的喷涂余量，保证表面处理后的最终尺寸符合装配要求。
