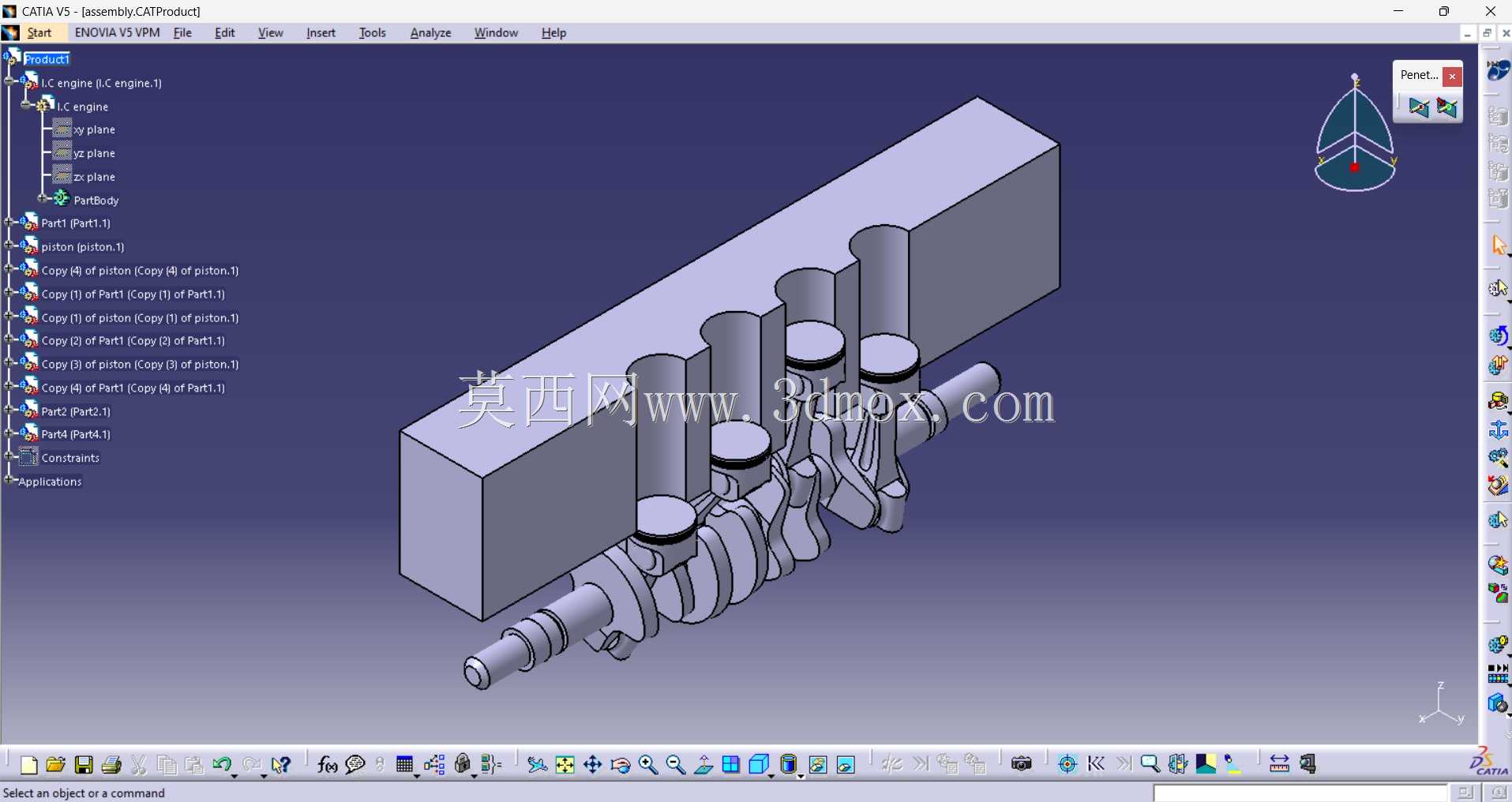

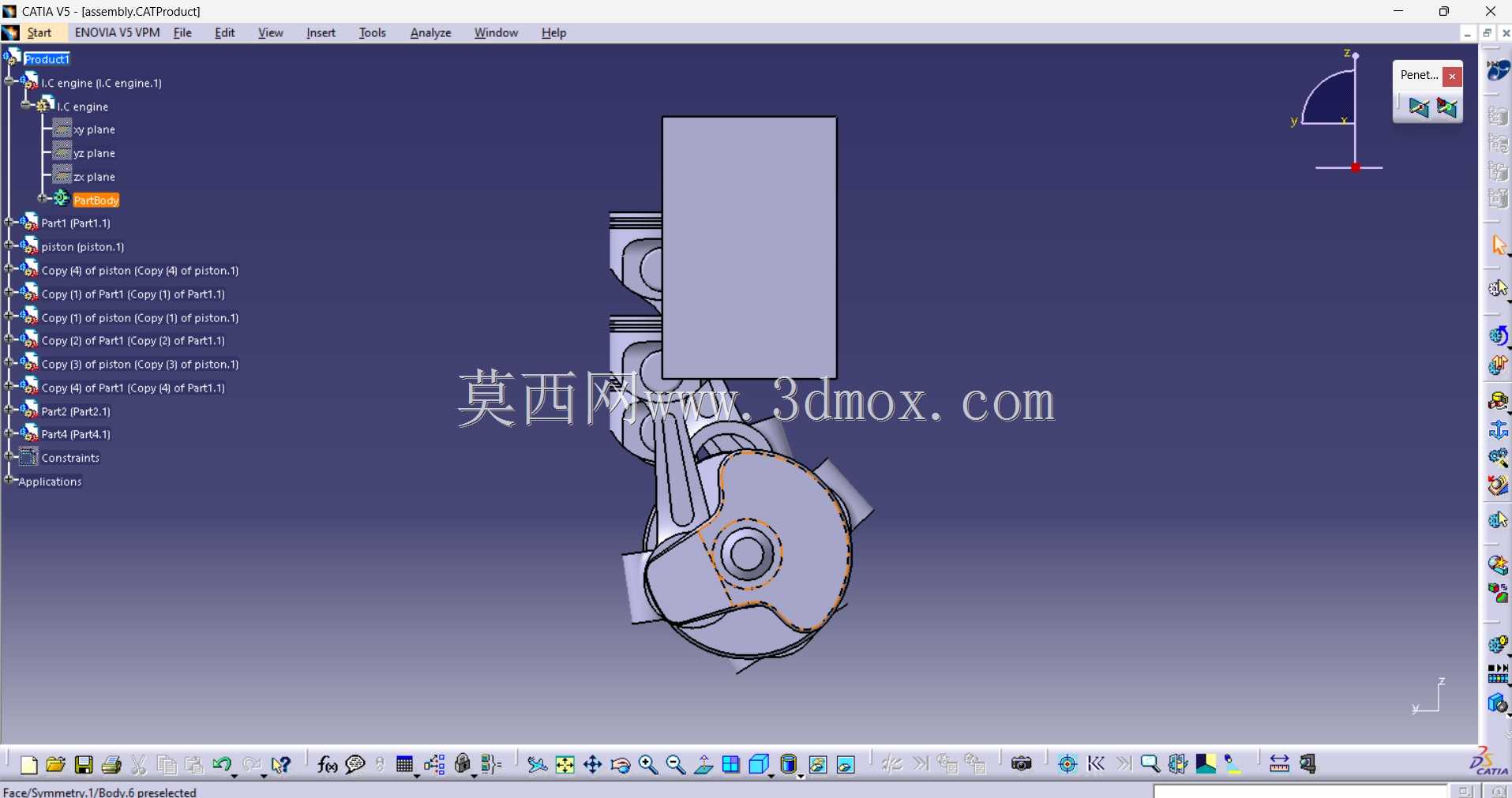

直列四缸四冲程内燃机动力总成结构

　　在车用动力、小型工程机械动力、固定式发电动力单元的配套设计场景中，四冲程内燃机的结构合理性直接决定整机的动力输出平顺性、机械效率与维护便捷性，这套直列四缸布局的动力结构，完全围绕量产机型的实际运行逻辑搭建，没有做冗余的外观装饰件，所有结构都对应真实设备的功能需求。从实际用途来看，这套结构覆盖了进气、压缩、做功、排气四个完整工作循环的所有运动配合关系，既可以作为职业院校机械原理课程的具象教学载体，也能为小型非道路动力设备的改型设计提供运动干涉校验的基础参考，还能帮助刚接触动力总成设计的工程师快速理解曲柄连杆机构的运动相位匹配逻辑。

　　功能特性层面，这套结构完整还原了直列四缸机型的核心运动逻辑：四个活塞沿气缸体轴线做往复直线运动，通过连杆将活塞承受的燃气爆发压力传递给曲轴，将直线运动转换为曲轴的旋转扭矩输出；配套的凸轮轴结构按照预设的相位角驱动气门开闭，匹配四个气缸的工作顺序完成进排气过程，相邻做功气缸的相位角差为180度，能保证曲轴旋转过程中始终有气缸处于做功行程，从根源上降低输出扭矩的波动，减少配套传动系统的冲击载荷。所有运动部件的配合间隙都按照实际工程设计的公差要求预留，活塞与气缸壁之间的配合间隙、连杆大头与曲轴曲柄销的配合间隙、凸轮轴与轴承座的配合间隙都符合量产机型的设计规范，不会出现运动过程中的卡滞或者干涉问题。

　　设计思路上，这套结构没有追求复杂的附加结构，而是优先保证核心运动关系的准确性：气缸体采用整体式直列布局，四个气缸孔沿曲轴轴向等距分布，缸体下部集成曲轴轴承座的安装定位面，不需要额外的转接结构就能完成曲轴的定位装配；活塞采用平顶设计，对应常规汽油机的燃烧室结构，活塞销孔的偏心量按照量产机型的设计值设置，能有效降低活塞换向过程中对气缸壁的敲击噪声；曲轴采用全支撑结构，每个曲柄臂之间都设置主轴颈支撑，提升曲轴整体的抗弯刚度，避免高转速下曲轴出现过大的挠曲变形；凸轮轴采用下置式布局，通过齿轮传动与曲轴连接，传动比固定为2:1，保证曲轴旋转两周的过程中凸轮轴旋转一周，完成一个完整的工作循环，这种布局结构简单、传动可靠性高，适合小排量动力单元的设计需求。

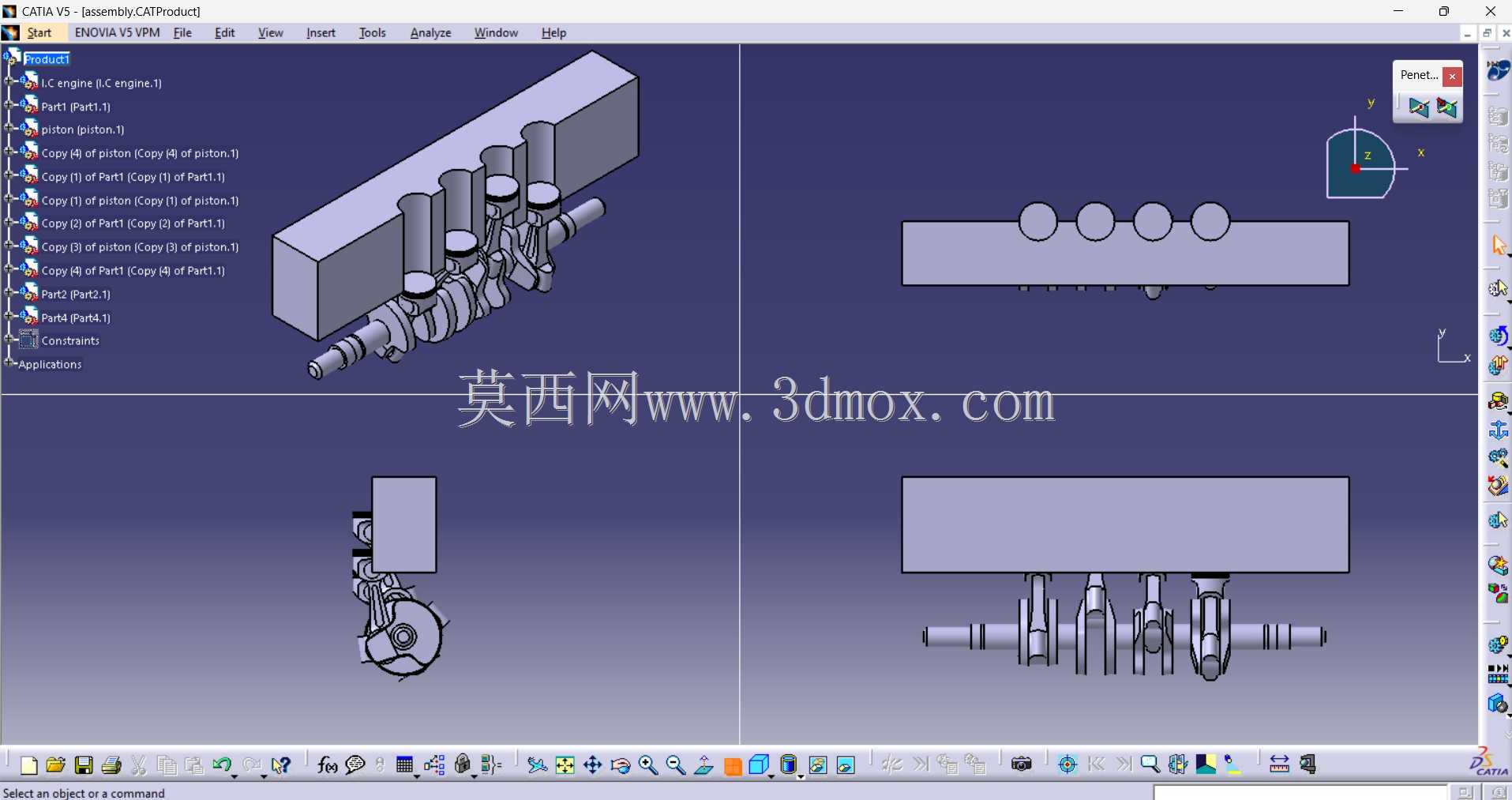

　　外形尺寸与安装边界方面，这套直列四缸结构的轴向尺寸紧凑，四个气缸的中心距按照小排量机型的常规设计值设置，整体宽度方向仅覆盖气缸体本体与凸轮轴、曲轴的安装空间，没有额外的外凸附件，安装时的基准面选在气缸体下端的曲轴箱结合面与缸体后端的飞轮安装端面，两个基准面的形位公差按照实际设计要求设置，能保证与变速箱、飞轮壳等配套部件的精准对接；进气侧与排气侧的安装面预留了足够的管路布置空间，不会因为结构紧凑导致进排气管路出现安装干涉，曲轴前端的皮带轮安装位、后端的飞轮安装位都按照标准接口尺寸设计，能直接匹配常规的附属部件安装需求，不需要额外做接口改型。

　　从工程校验的角度来看，这套结构的运动包络计算完全符合实际运行要求，活塞运动到上止点时与气缸盖的预留间隙、连杆摆动过程中与气缸体下部的间隙、凸轮轴旋转过程中与挺柱的配合行程都经过校验，全行程运动过程中不会出现部件碰撞的问题；所有固定连接结构的螺栓孔位置、孔径都按照常规紧固件的尺寸设计，装配时的工具操作空间也做了预留，不会出现螺栓无法拧紧的问题。对于需要做动力总成改型的设计人员来说，这套结构可以直接作为基础框架，根据具体的排量需求调整缸径、冲程参数，或者调整配气相位来适配不同的动力输出特性，不需要从零开始搭建核心运动结构，能大幅缩短前期方案设计的周期。
