壁挂式灭火器固定承载支架结构设计

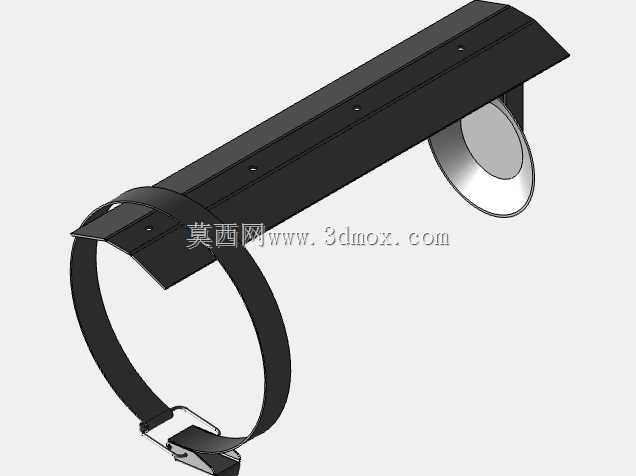

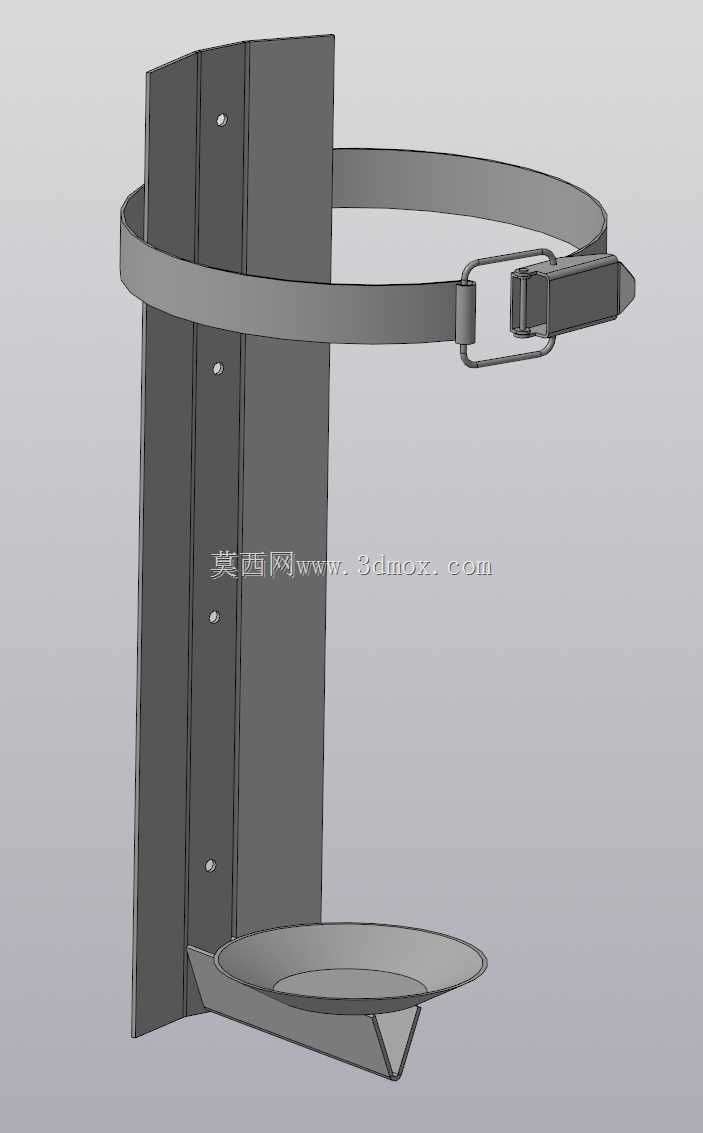

　　在商用建筑、工业厂房、公共交通场站等消防布设场景中，壁挂式灭火器固定支架是保障消防器材定点存放、快速取用的核心承载构件，这类支架的设计合理性直接影响灭火器的安装稳定性与应急取用效率，也是消防配套设施结构设计中需要兼顾可靠性与易用性的典型五金构件。这款壁挂式灭火器支架采用竖向钣金背板加底部承托托盘的组合承载结构，竖向背板为长条形钣金折弯件，沿竖直方向排布多组安装孔位，可适配不同安装基面的锚栓固定需求，安装孔位的间距经过匹配常规墙面膨胀螺栓的布设间距设计，既可以在混凝土实心墙面上安装，也能适配轻钢龙骨墙面的龙骨点位固定，避免出现安装基面承载力不足的问题。背板整体做了折边加强处理，边缘的折弯翻边能够提升钣金件的整体抗扭刚度，

　　避免长期承载灭火器重量后出现背板变形翘曲的情况，折边处做了圆角过渡处理，没有尖锐的冲切毛边，能避免安装和取用过程中划伤操作人员。底部的承托托盘为浅盘式钣金冲压结构，托盘边缘做了向上的翻边，能够对灭火器的底部形成侧向限位，避免灭火器在受到外力碰撞时从托盘上滑落，托盘下方设置了三角形的加强筋结构，将托盘的承载载荷直接传递到竖向背板上，加强筋的焊接位置经过应力校核，在满载灭火器重量的情况下，焊接位置的应力集中系数控制在许用范围内，不会出现长期载荷下焊缝开裂的问题。支架中部设置了可调节的环形束带结构，束带采用金属带身搭配日字调节扣的设计，能够根据不同规格灭火器的瓶身直径调整束紧周长，适配常见的手提式干粉灭火器、二氧化碳灭火器的瓶身尺寸，

　　束带的带身做了钝化处理，表面光滑无毛刺，束紧后不会对灭火器瓶身的漆面造成刮损，调节扣的锁止结构采用扳扣式设计，日常状态下能够保持束带的束紧力，避免灭火器从支架上脱出，应急取用时只需扳开锁扣即可快速松开束带，单手就能完成灭火器的取用操作，符合消防应急场景下的快速操作要求。从安装边界来看，这款支架的竖向背板总高度适配常规4kg级手提式灭火器的瓶身高度，安装完成后灭火器底部距离地面的高度符合消防布设规范中关于灭火器安装高度的要求，既不会因为安装位置过低导致瓶身被地面积水腐蚀，也不会因为安装位置过高影响应急取用的便利性。支架整体突出墙面的尺寸经过优化，在保证能够稳固承托灭火器的前提下尽可能缩小突出距离，避免在通道位置安装时占用过多通行空间，

　　减少过往人员、物料搬运过程中碰撞支架的概率。在设计思路上，这款支架没有采用复杂的注塑或者铸造结构，全部采用常规钣金加工工艺即可完成生产，背板、托盘、加强筋、束带固定座都可以通过钣金剪切、折弯、冲压工序成型，焊接工序采用常规的二氧化碳气体保护焊即可完成，生产工艺门槛低，适合批量加工生产，同时所有钣金构件的表面都可以做喷塑防腐处理，适配潮湿车间、户外廊道等不同使用环境的防腐需求，避免长期使用后出现锈蚀影响结构强度。在实际应用中，这类支架除了常规的墙面安装场景，还可以通过适配安装卡件固定在设备机架侧面、车辆舱室内部等非平面安装位置，束带的可调节设计让支架能够兼容一定尺寸范围内的不同规格灭火器，不需要针对每一种直径的灭火器单独开模生产支架，能够降低消防配套设施的采购与存储成本。结构设计过程中，针对支架的承载能力做了对应的载荷校核，在承受1.5倍额定承载重量的静载荷情况下，支架的整体变形量控制在允许范围内，不会出现永久性变形，束带的束紧力也经过测试，在瓶身受到侧向冲击力时，束带不会出现松脱，能够可靠约束灭火器的位置，避免日常巡检、设备搬运过程中灭火器掉落造成损坏或者安全隐患。托盘的浅盘设计还能够承接灭火器瓶身偶尔滴落的冷凝水或者少量泄漏的灭火剂，避免污染安装位置的墙面或者地面，托盘边缘的翻边高度经过优化，不会因为翻边过高影响灭火器的快速取放操作。
