交流稳压器用双立板铰接安装支架结构

　　在输配电末端稳压设备的装配体系里，这类双立板铰接支架是承担铰接支撑、载荷传递的核心结构件，主要应用于交流稳压器内部调压组件的铰接定位场景，用来连接固定做摆动动作的调压触头模组与设备底部安装基面，避免运动部件在调压过程中出现偏移、卡滞，保障调压动作的同轴度与往复精度。从实际工况来看，交流稳压器长期处于带载运行状态，内部组件会随着输入电压波动产生频繁的小幅摆动，同时设备运行时的电磁振动也会持续作用在连接结构上，这就要求支架既要有足够的结构刚性抵抗形变，也要有合理的铰接间隙避免运动卡涩。

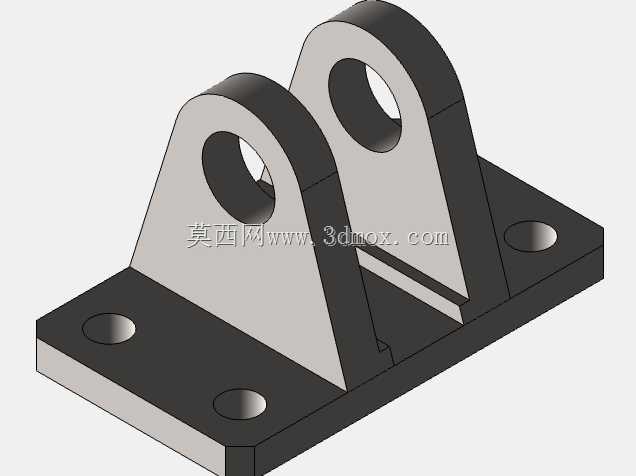

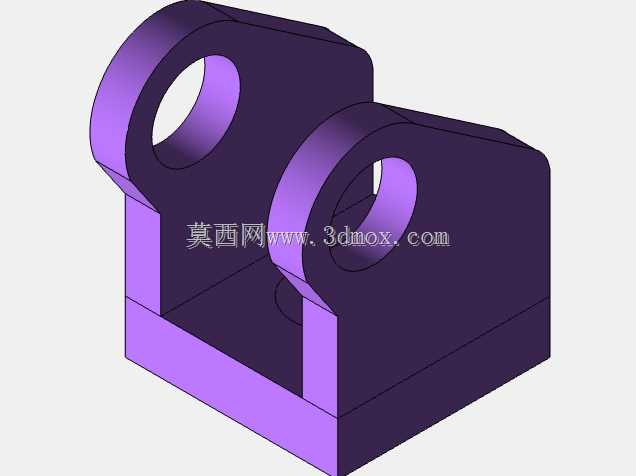

　　设计阶段首先要匹配的是安装边界约束：支架底部为矩形安装法兰，法兰上开设四个沉头安装孔，孔位分布与稳压器内部安装梁的预设螺孔完全对应，沉孔深度可以完全容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出法兰平面，不会和周边的布线槽、绝缘隔板产生干涉。两个立板平行布置在法兰平面上，立板上部同轴开设铰接销孔，两孔的同轴度公差控制在0.02mm以内，避免穿入铰接销后出现别劲的情况；立板与法兰的连接处做了等半径的圆弧过渡，没有尖锐的应力集中棱角，在承受交变摆动载荷时，过渡区域不会因为应力集中产生疲劳裂纹。两立板之间预留的间隙宽度，刚好匹配铰接摆动部件的安装耳厚度，间隙值比摆动耳厚度大0.1mm，既可以限制摆动部件的轴向窜动，又不会因为间隙过小导致装配时出现卡滞，同时立板内侧与法兰连接的位置设置了三角形加强筋，筋板厚度与立板厚度保持一致，从法兰平面一直延伸到立板销孔下方位置，大幅提升立板的抗侧弯能力，即使在摆动部件受到侧向冲击载荷时，立板也不会出现向外张开的形变。

　　从结构细节来看，铰接销孔的孔口做了0.5mm的倒角处理，一方面可以去除机加工产生的毛刺，避免装配时刮伤铰接销的表面镀层，另一方面也能在穿销时起到导向作用，降低现场装配的对位难度。法兰底面为整体精加工平面，平面度公差控制在0.05mm以内，安装后可以和安装基面完全贴合，不会出现局部悬空导致的支架受力不均。整个支架的材质选用常用的Q235结构钢，表面做发黑防锈处理，既可以适配稳压器内部的干燥工作环境，控制加工成本，也能避免长期运行后出现锈蚀脱落的杂质影响设备内部的绝缘性能。

　　在实际选型匹配时，需要重点核对三个核心尺寸边界：一是底部法兰的总长总宽，确认安装基面有足够的布置空间，四个沉孔的中心距要和安装梁的螺孔中心距完全匹配，避免出现无法对位安装的问题；二是两个立板的间距，要和待铰接的摆动部件耳厚匹配，若摆动耳厚度偏差过大，会导致轴向窜动量超标或者装配困难；三是铰接销孔的中心高，也就是销孔中心到法兰底面的垂直距离，这个尺寸直接决定了摆动部件的转动中心高度，一旦偏差超过允许范围，会导致摆动部件的动作行程与设计值不符，甚至出现和周边结构碰撞的问题。另外在装配时，铰接销穿入后要在销的两端加装轴用挡圈，避免设备运行过程中因为振动导致销子轴向窜动脱出，同时要在铰接位置涂抹少量低温润滑脂，降低长期往复摆动产生的磨损，延长结构的使用寿命。这类支架的结构形式也可以拓展应用到其他需要铰接支撑的低压电器、小型工业设备内部，只要调整对应的安装孔位、销孔直径与立板间距，就可以快速适配不同的载荷与安装场景，属于通用性较强的铰接支撑类五金结构。
