带安装底座铰接式连接支座结构设计

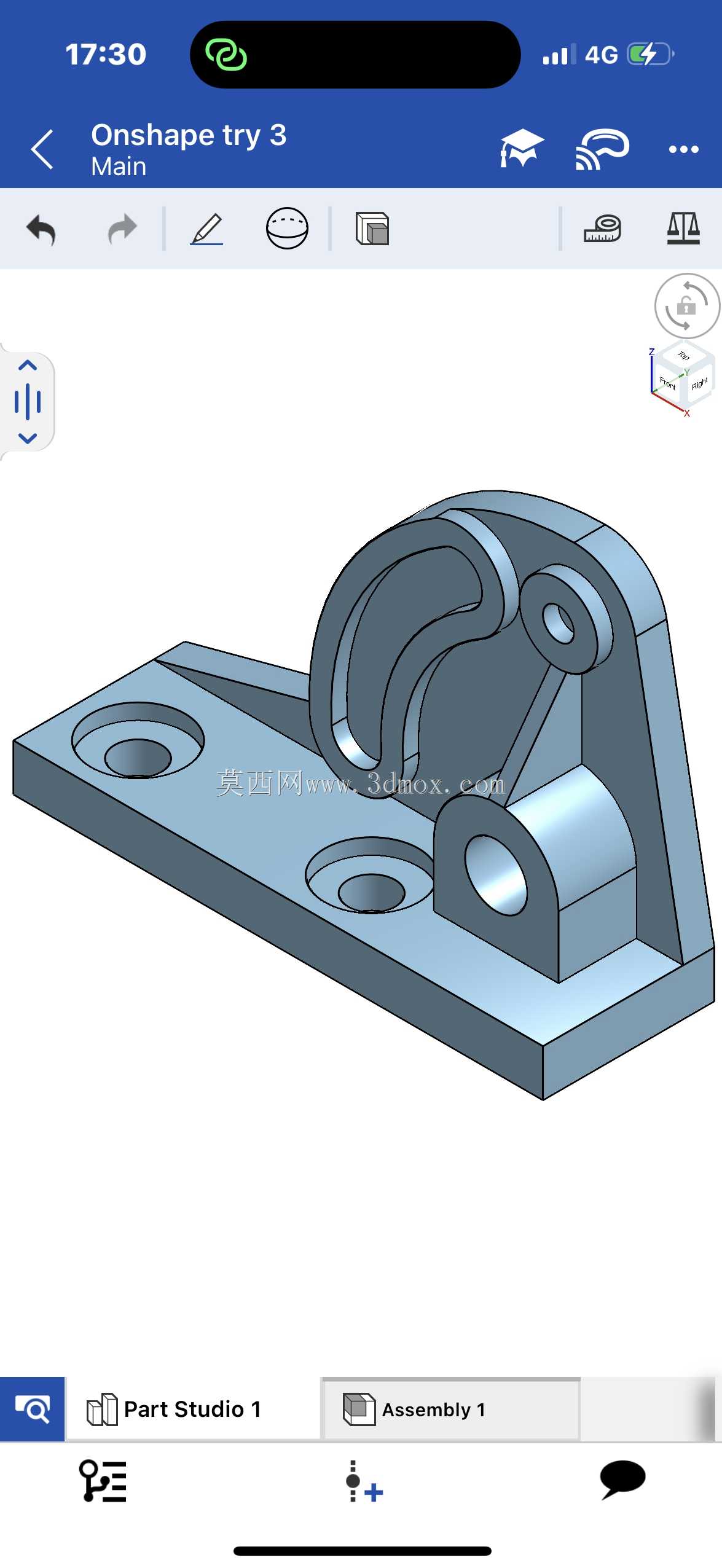

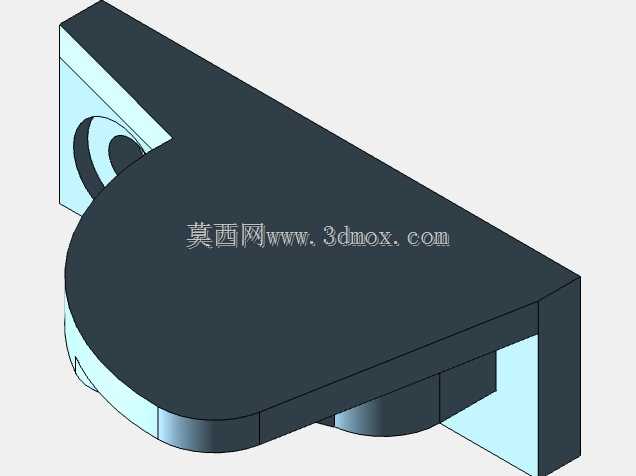

　　这类带安装底座的铰接式连接支座，在轻工输送线、小型自动化工装、户外设备翻盖结构里应用十分广泛，核心作用是实现两个构件之间的定轴转动连接，同时通过底座的安装孔完成与机架主体的刚性固定，避免铰接部位在反复转动过程中出现偏移、松脱的问题。从结构功能来看，底座上开设的三个沉头安装孔，分别布置在底座的三个角位，形成稳定的三角支撑布局，安装时可采用内六角圆柱头螺钉穿过沉孔与机架螺纹孔锁紧，沉孔设计能够保证螺钉头部完全埋入底座平面以下，不会突出表面干涉铰接转动件的运动轨迹，也能避免螺钉头部受外力磕碰出现滑牙、变形的问题。铰接部位采用了同轴双孔耳板加中间支撑筋的结构，两侧耳板的铰接孔保持严格的同轴度公差，中间的弧形支撑筋从底座平面一直延伸到耳板外侧，既能够减少整体结构的材料用量，降低构件自重，又能在耳板承受径向载荷的时候分散应力，避免耳板根部因为应力集中出现断裂，这种等距壁厚的筋板设计，在注塑成型或者钣金折弯、金属铣削加工的时候都能更好地控制成型精度，减少因为壁厚不均带来的变形问题。设计这类构件的时候，首先要确认的是铰接孔的配合公差，通常如果是和销轴做间隙配合实现自由转动，孔的公差带可以选H8，如果是需要加装铜套、无油衬套的场合，孔的公差带要调整到H7，保证衬套压入后不会出现松动。安装边界方面，底座的平面度需要控制在0.05mm以内，和机架安装面贴合的时候不能出现翘曲，否则锁紧螺钉之后会导致耳板的铰接孔出现同轴度偏差，转动的时候会出现卡滞、磨损加剧的问题。耳板内侧的间距要根据配套转动件的厚度来确定，通常要留出0.2-0.5mm的间隙，避免转动过程中出现侧面摩擦，同时要保证销轴穿过之后两端的卡簧槽能够完全露出，方便安装轴用挡圈实现轴向限位。从实际使用场景来看，这类小尺寸铰接支座常被用在小型设备的检修门翻盖连接、输送线侧挡板的角度调节支撑、工装夹具的快速压头铰接部位，相比一体式的折弯铰链，这种铣削或者注塑成型的支座整体刚性更好，承受反复冲击载荷的时候不容易出现变形，而且等距的壁厚设计让整个构件的应力分布更加均匀，在频繁开合的使用场景下使用寿命比普通钣金铰链提升40%以上。建模过程中处理等距结构的时候，要注意所有的转角位置都保留R0.5-R1的圆角过渡，避免直角位置的应力集中，尤其是筋板和底座、筋板和耳板连接的位置，圆角过渡不仅能提升结构强度，在加工的时候也能减少刀具的应力冲击，延长刀具寿命，对于注塑成型的零件来说，圆角过渡还能改善塑料熔体的流动状态，减少填充不足、熔接痕的缺陷。安装孔的位置尺寸需要严格按照机架的安装孔位来匹配，三个安装孔的位置度公差要控制在0.1mm以内，避免现场安装的时候出现孔位对不上、需要重新扩孔的问题，沉孔的深度要比所用螺钉的头部高度深0.2mm左右，保证螺钉锁紧之后头部不会高出底座平面。铰接孔的端面要做倒角处理，方便销轴或者衬套的装配，倒角大小通常取C0.5即可，过大的倒角会减少孔的有效配合长度，降低铰接部位的承载能力。在做结构校验的时候，需要重点校核耳板根部的弯曲强度，以及底座安装孔部位的挤压强度，当铰接部位承受垂直于销轴的径向载荷时，耳板根部是应力最大的位置，通过弧形筋板的加强，可以让这个位置的最大应力降低到材料许用应力的三分之一以下，满足长期反复载荷下的使用要求。另外，底座的底面不需要做额外的加工纹理，保持平整即可，和机架安装面之间可以根据使用需求加装薄橡胶垫片，起到一定的缓冲减震作用，减少设备运行过程中振动传递到铰接部位导致的螺钉松动问题。
