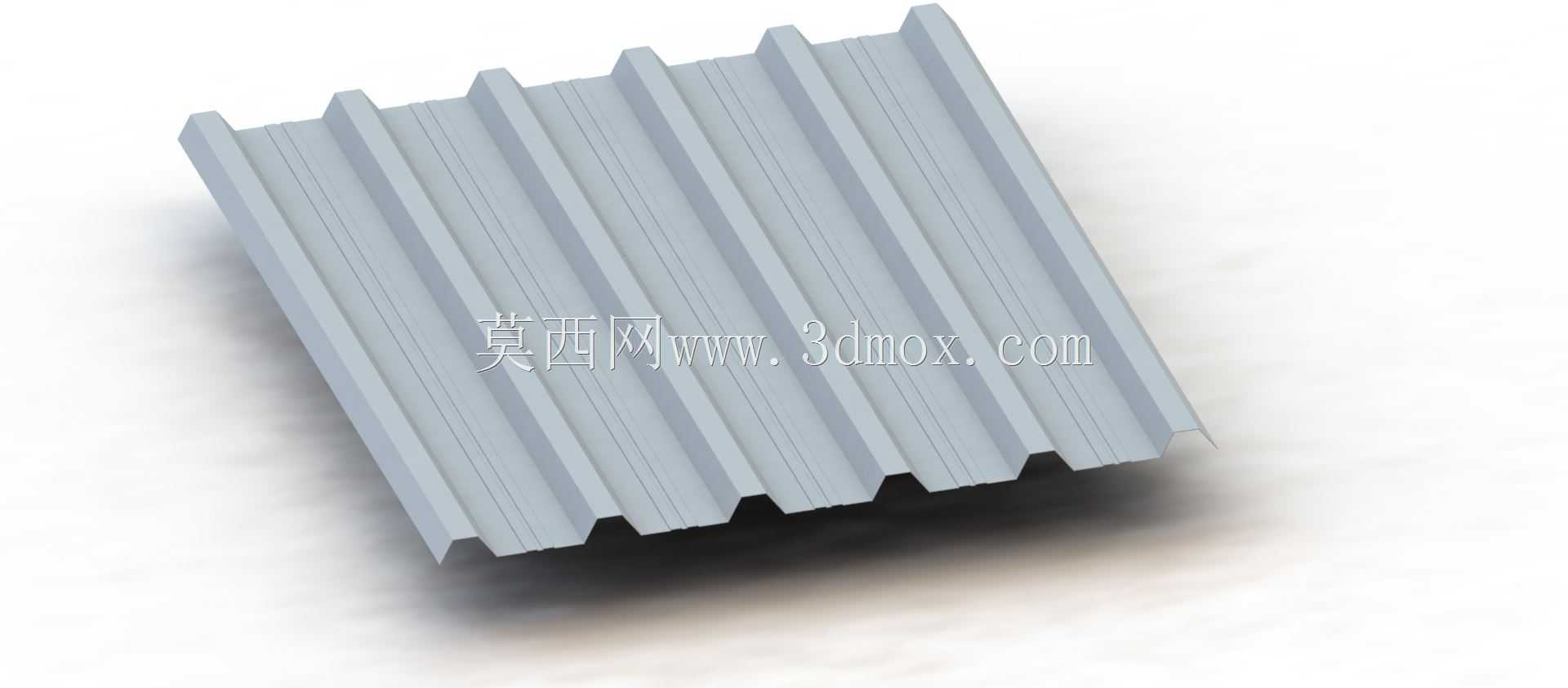

1080×3000规格压型金属箱屋面板

　　这款压型金属板材在工业围护领域的适配场景十分广泛，既可以作为户外箱式设备的顶面覆层承担防雨、抗冲击的防护作用，也能在临时仓储、工业辅房的墙面围护结构中作为外层受力板材使用，部分对承重要求不高的设备夹层、管线廊道的顶面铺设也会选用同规格压型板，依靠自身的波纹结构提升平面外刚度，减少下部支撑龙骨的排布密度。从实际使用的反馈来看，这类压型板的波纹走向直接决定了排水坡度的适配方向，安装时需要将波纹的凹槽顺沿排水坡向设置，避免板面出现积水窝存的问题，尤其是作为箱式设备屋面板使用时，板边的搭接余量需要控制在单波峰以上，配合密封胶条封堵搭接缝隙，才能在暴雨天气下避免雨水渗入箱体内部。

　　设计这款压型板的三维结构时，首先要明确波纹的成型参数，波高、波距的设定既要兼顾板材的抗弯承载力，也要考虑常规辊压成型设备的加工适配性，不能为了追求过高的刚度盲目加大波高，否则会导致辊压过程中板材转角处出现应力开裂，尤其是选用镀锌薄板作为基材时，转角处的弯曲半径需要预留至少0.8倍板厚的余量，避免镀锌层在弯折过程中出现剥落，影响板材的防腐寿命。板面的尺寸设定为1080mm幅宽、3000mm长度，是综合考虑了运输边界、安装便利性以及材料利用率后的结果：1080mm的有效幅宽刚好匹配常规卷材的开料宽度，裁边损耗控制在5%以内；3000mm的长度既可以覆盖多数小型箱式设备的单坡屋面跨度，不需要现场进行横向拼接，也能适配普通货运车辆的车厢内尺寸，不需要额外办理超限运输手续。

　　从结构受力的角度分析，压型板的波纹截面相当于连续的小型肋梁，在承受垂直板面的荷载，比如积雪、积灰、检修人员的踩踏荷载时，荷载会沿着波纹的走向传递到两侧的支撑龙骨上，因此在建模时需要准确还原每个波峰、波谷的圆弧过渡细节，不能直接用直角弯折代替圆弧转角，否则在后续做有限元受力分析时，转角处的应力集中系数会和实际情况出现较大偏差，导致计算得出的板材承载力偏于不安全。另外，板边的处理细节也需要在模型中体现出来，作为屋面板使用时，迎水侧的板边需要设置向下的弯折滴水边，阻断雨水顺着板底向内攀爬的毛细路径，背水侧的板边则要设置向上的翻边，和相邻板块的搭接边形成咬合结构，提升整体的连接密封性。

　　在实际安装环节，这款压型板的固定点位需要设置在波峰位置，搭配防水垫圈的自攻螺钉和下部龙骨连接，不能将固定点设置在波谷位置，否则螺钉穿透板面的位置很容易出现渗水隐患。如果是作为墙面围护板使用，固定点位则可以设置在波谷位置，提升板面的平整度，同时减少风荷载对螺钉的拉拔作用力。建模过程中还需要考虑板材的公差配合，相邻两块板的搭接波位需要预留0.5mm的间隙，避免温度变化导致板材热胀冷缩时出现起鼓变形，尤其是在昼夜温差较大的区域使用时，纵向的搭接长度还要根据当地的极端温差计算伸缩余量，不能将板块完全锁死在龙骨上，要给板材预留沿长度方向的伸缩空间。

　　很多设计人员在绘制这类压型板模型时，容易忽略板材的厚度方向对有效覆盖宽度的影响，实际上板厚越大，弯折成型后的波距误差就越明显，如果按照理论幅宽设计龙骨的排布间距，现场安装时就会出现最后一块板无法嵌入的问题，因此在三维模型中需要标注清楚板材的有效覆盖宽度，也就是安装完成后实际遮挡的宽度，而不是板材的展开宽度或者毛边宽度，给后续的龙骨排布、材料统计提供准确的参考依据。另外，波纹的成型方向也要在模型中做出明确的标识，避免现场施工时将板的方向装反，导致排水方向出错，影响围护结构的防水性能。
