适配112mm管径的天沟排水支撑构件

　　在民用建筑屋面排水、市政线性排水系统以及工业厂区场地排水的施工场景中，排水沟槽的边缘支撑构件是保障排水系统长期稳定运行的关键结构件，这类构件直接决定了沟槽盖板、排水槽体的安装牢固度，同时承担着分散上部荷载、避免槽体形变移位的作用。本次建模的支撑构件，适配公称直径112毫米的排水沟槽安装需求，整体采用一体化弯折成型的结构设计，没有额外的拼接焊缝，从结构根源上降低了长期受雨水浸泡、荷载冲击后出现焊缝锈蚀断裂的风险。

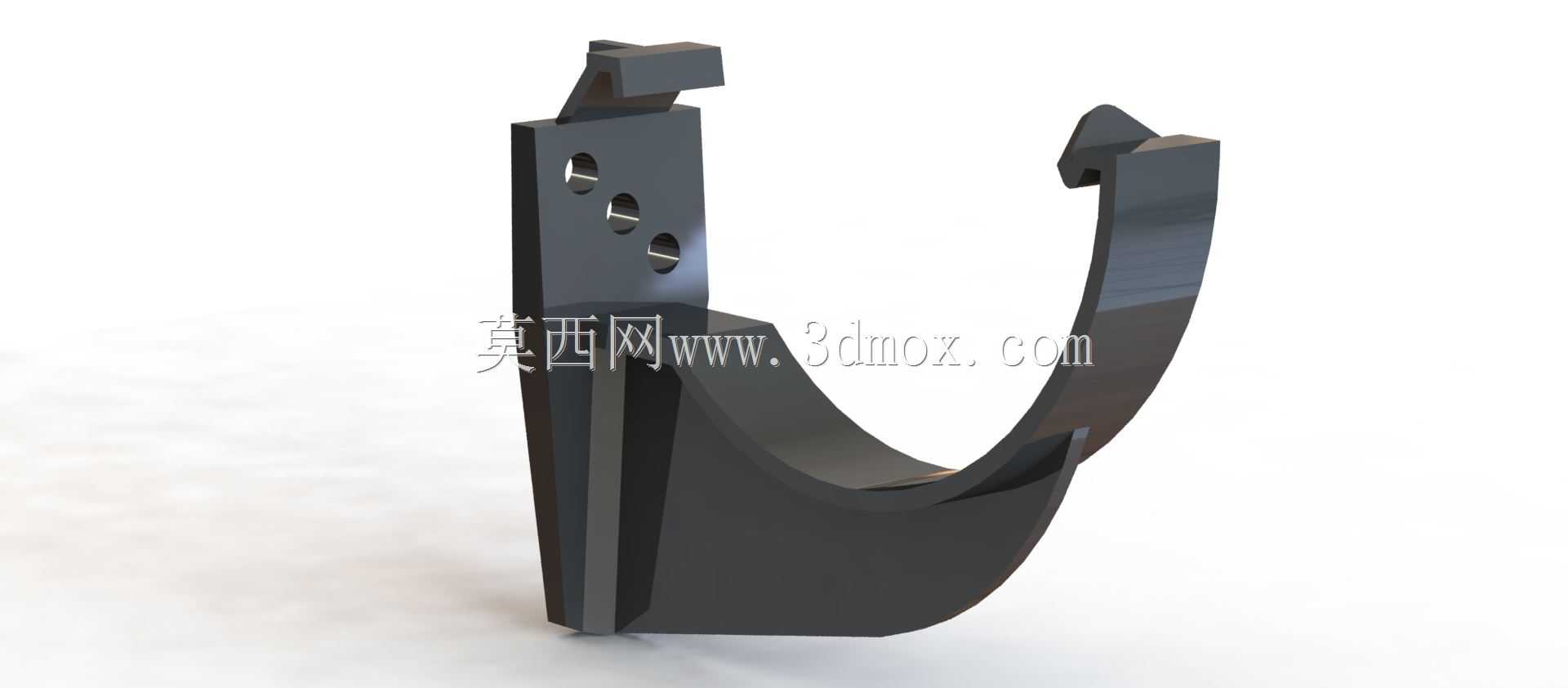

　　从实际安装边界来看，构件的竖直安装段预留了三个等距排布的圆形安装孔，孔位的中心距经过匹配常规外墙挂装、沟槽侧边预埋的安装基准设置，施工时可直接采用膨胀螺栓或者自攻螺钉完成固定，不需要额外现场打孔调整，能有效缩短现场安装的作业时长。竖直段顶部设置的卡接凸台，是专门针对成品天沟的卷边结构设计的限位结构，安装时凸台可直接卡入天沟侧边的预制卡槽内，不需要额外的辅助固定件就能实现上部的初步定位，避免安装过程中构件出现偏移滑落的问题。

　　构件下部的弧形承托段，曲率完全匹配112毫米直径的圆形排水槽体外壁，安装后弧形面可与槽体外壁完全贴合，将槽体传递的竖向荷载均匀分散到整个支撑面上，避免局部应力集中导致槽体出现压痕或者开裂。弧形段末端设置的向上弯折的卡钩，可在槽体就位后卡住槽体的下边缘，与上部的卡接凸台形成上下双向的限位结构，即使在屋面有积雪荷载、或者沟槽内堆积杂物造成局部荷载偏大的情况下，也能牢牢固定槽体位置，不会出现槽体脱开、滑落的问题。

　　从设计思路上看，整个构件没有多余的冗余结构，所有的弯折角度、孔位位置都围绕现场快速安装、长期可靠使用的核心需求设置：竖直段与弧形承托段之间采用大圆角过渡，避免直角弯折处出现应力集中，提升构件整体的抗弯折强度；三个安装孔的排布采用上下错位的等距设置，既保证了固定点的荷载分散效果，也能适配不同厚度的安装基面，在混凝土基面、钢结构基面、木质挂板基面上都能完成可靠固定。

　　在实际工程应用中，这类支撑构件的安装间距通常根据区域降水强度、屋面汇水面积调整，常规降水区域的安装间距可设置在800-1000毫米，强降水区域或者积雪厚度较大的北方区域，可将安装间距缩小至600毫米，配合构件本身的结构强度，完全可以承载满载排水、积雪覆盖的极端工况荷载。建模过程中完全还原了实物的壁厚、弯折半径以及孔位公差，所有配合面的尺寸都预留了常规工程安装的配合间隙，不会出现现场安装时卡滞、配合过紧无法装配的问题，可直接用于结构受力验算、安装工艺模拟以及成品构件的加工生产参考。
