3D打印底盘用铰接式支撑腿管结构

　　在桌面级FDM3D打印设备的底盘支撑系统中，这类带铰接端的腿管构件是承担整机承重、调平缓冲的核心受力件，日常设备运维、结构改装场景里，该零件的结构合理性直接决定打印过程中机架的抗振表现与长期形位精度保持能力。从实际装机使用场景来看，这类腿管多用于桌面级3D打印机的底部四角支撑位，上端承接底盘型材框架的安装孔位，下端的叉形铰接端用于连接调平脚座或者防滑脚垫，能够在设备放置面存在小幅不平整时，通过铰接端的小幅转动自适应贴合接触面，避免机架因强制锁附产生内应力，进而导致打印过程中出现机架共振、打印层纹错位等问题。

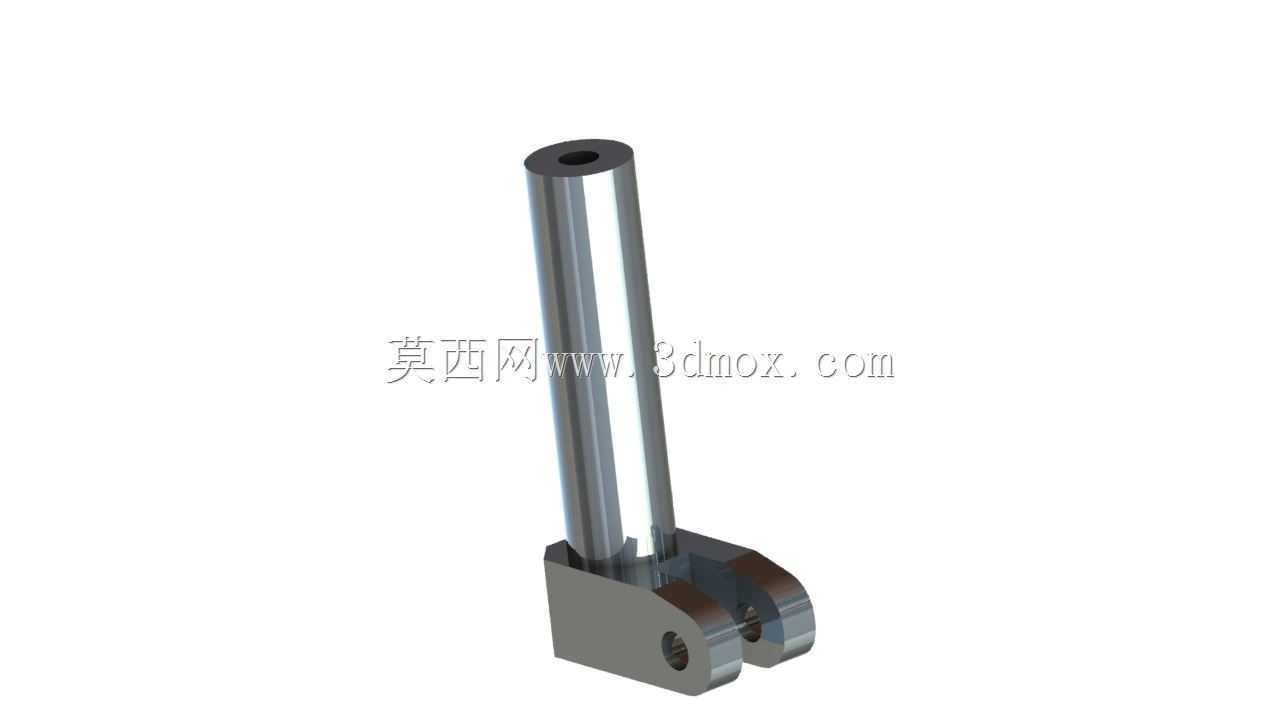

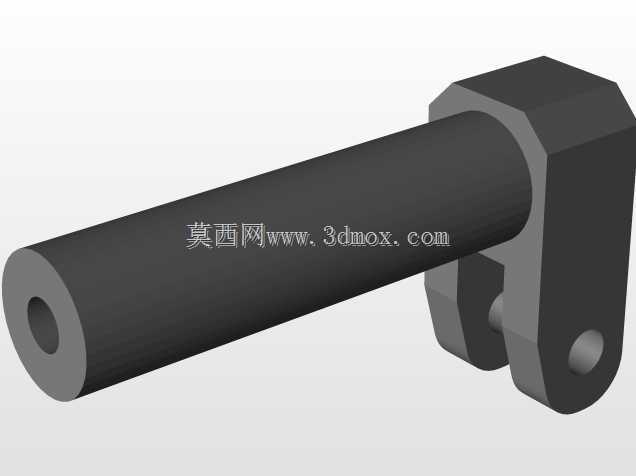

　　从结构设计逻辑来看，该零件采用长圆管主体搭配下端一体式叉形铰接座的结构形式，主体段采用空心圆管截面，在保证轴向抗压强度满足整机承重要求的前提下，尽可能降低零件自身重量，同时空心内腔可预留走线空间，方便底盘部分的限位开关、加热床接线从腿管内部穿行，优化整机布线整洁度，避免走线外露剐蹭打印运动部件。下端的叉形铰接座与管身采用一体化结构设计，铰接孔同轴度公差控制在0.05mm以内，保证与铰接销轴装配后无卡滞、无旷量，铰接座的两个耳片厚度经过受力校核，能够承受设备满载（含打印耗材、加热床组件总重）时的径向载荷，不会出现耳片断裂、形变的问题。

　　从安装边界尺寸来看，管身主体外径适配常规2020/3030铝型材框架的配套安装座尺寸，上端面设置轴向定位沉孔，装配时可直接插入底盘框架的对应安装位，通过侧面顶丝或者径向贯穿螺丝完成锁附，无需额外设计转接件，降低装配复杂度。下端叉形铰接座的开档尺寸匹配通用M6/M8规格的调平脚球头端尺寸，铰接孔内径适配对应规格的销轴，用户改装替换时可直接选用市售标准调平脚配件，无需单独定制连接件。管身总长度经过适配常规桌面级3D打印机的操作高度设计，装配完成后底盘工作面距离桌面的高度刚好预留出电源、主板安装的底部空间，同时保证用户操作打印平台时的手臂姿态自然，减少长时间操作的疲劳感。

　　在功能特性层面，该结构除了基础的承重支撑作用外，铰接端的活动间隙经过合理设计，既能够实现自适应调平的转动需求，又不会因间隙过大导致机架整体晃动，管身外壁的加工粗糙度控制在Ra1.6以内，若采用金属机加工制作可直接装配使用，若采用3D打印制作，仅需简单去除支撑即可满足装配精度要求。在设备运输或者移动过程中，该腿管的铰接结构可小幅缓冲磕碰带来的冲击载荷，避免刚性支撑结构受冲击后出现底盘框架变形的问题，长期使用过程中，管身的空心结构也能减少温度变化带来的热形变累积，保证四个支撑点的高度一致性，减少用户反复调平底盘的频次。

　　从结构优化的角度来看，这类腿管在设计时特意在铰接座与管身的衔接位置做了圆角过渡处理，避免应力集中导致的衔接处断裂问题，管身上端的内孔做了倒角处理，方便内部走线时穿入线材，不会割伤线材外皮。针对不同承重等级的3D打印设备，可通过调整管身壁厚、铰接耳片厚度来适配不同的载荷需求，无需改动整体安装尺寸，具备较好的通用性，既可以用于全新设备的结构设计，也可以作为老旧设备支撑腿损坏后的替换配件，直接匹配原有安装位完成更换，不需要对底盘框架做二次修改。
