汽车转向节联合机械接头三维结构设计

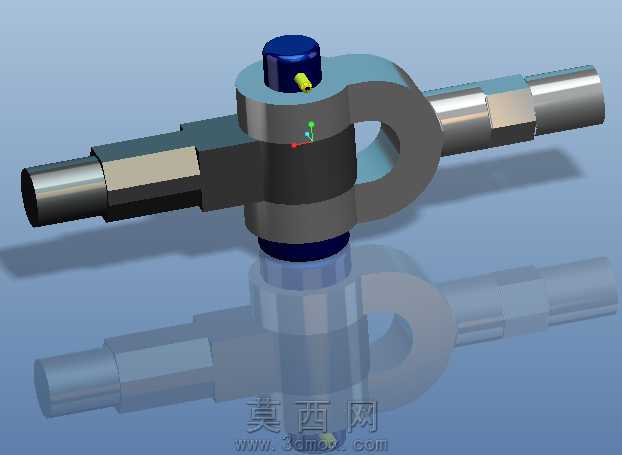

本作品为汽车转向系统配套的转向节联合机械接头三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成核心功能结构的尺寸约束搭建，再逐步细化各连接部位的细节特征，确保各部件装配间隙符合机械传动的公差要求。模型渲染阶段采用金属材质为主的材质赋予方案，主体轴类部件赋予镀铬金属材质，通过调整材质的粗糙度、反射率参数还原金属加工后的亮面质感，中间铰接主体部分赋予哑光合金钢材质，区分不同部件的加工工艺差异，铰接部位的锁紧销、密封端盖分别赋予工程塑料与橡胶密封材质，通过材质差异清晰展现各部件的功能分区。结构设计上，该接头采用十字铰接式核心结构，两侧伸出的阶梯轴为连接端，轴端预留的扁方结构用于装配时的扭矩传递与锁紧定位，中间环形铰接座内置十字轴安装腔，上下端设置密封端盖安装位，可避免传动过程中泥沙、灰尘进入铰接摩擦面，延长部件使用寿命，铰接部位的注油孔结构也在模型中完整还原，可满足后期使用中的润滑维护需求。设计过程中重点考量了小于90度轴间倾角的运动传递需求，通过对铰接转动副的运动仿真校验，确认该结构在设定倾角范围内可实现无卡滞的扭矩传递，各部件的壁厚、过渡圆角均按照汽车零部件的强度要求设计，轴肩部位设置应力释放圆角，避免长期交变载荷下出现应力集中断裂的问题，整体模型装配关系完整，无干涉、破面等建模缺陷，可直接用于后续的工程图导出、运动仿真分析以及3D打印样件验证，能够直观展现转向节联合接头的工作原理与结构组成，为汽车转向系统的相关设计、教学提供直观的三维参考依据。
