C型铰接式连接固定支架结构设计

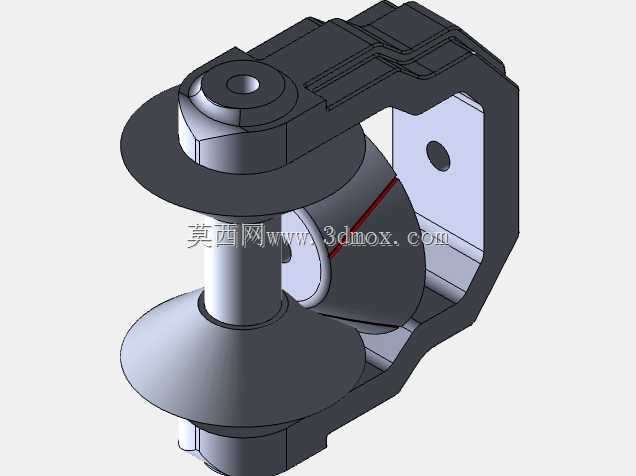

　　在自动化产线的工件夹持工位、小型工装夹具的铰接联动模块、以及检测设备的可调支撑结构中，这类C型铰接支架是承担转动连接与载荷传递的核心基础构件，区别于直臂式连接件，其开口式的C型轮廓能够在实现两端铰接转动的同时，为配套的联动杆件预留出充足的运动避让空间，避免多构件联动时出现运动干涉问题。从实际使用场景来看，这类支架常被用在需要小角度往复摆动的传动链路中，比如工装夹具的压臂连接座、可调角度的检测探头安装支架、以及小型输送线的挡料摆臂支撑件，工作过程中需要承受来自铰接端的径向载荷与摆动过程中的交变应力，因此结构设计上的强度冗余与铰接位的配合精度直接决定了整套机构的运行稳定性。

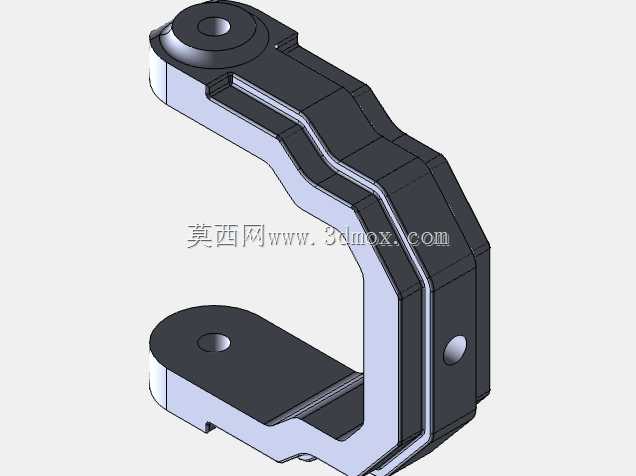

　　从结构设计思路来看，该支架采用对称式的分层结构设计，主体轮廓为开口C型，上下两端各设置一个带通孔的铰接耳座，两个铰接孔的轴线保持平行，确保安装后铰接轴的转动自由度不受额外径向力约束。支架主体的侧壁采用了等厚的加强筋结构，沿C型轮廓的走向布置，既能够在不额外增加整体重量的前提下提升构件的抗弯曲强度，也能避免支架在承受交变载荷时出现侧壁形变导致铰接孔同轴度超标的问题。上下铰接耳座的端面做了沉台处理，安装时可以容纳铰接轴的轴肩或者配套的止推垫片，既能够控制铰接副的轴向间隙，也能避免锁紧螺栓时压伤支架的安装端面，保证铰接转动的顺畅性。支架中段的内侧设置了两道平行的定位凸棱，沿C型臂的走向延伸，这一结构一方面是为了提升支架整体的抗扭刚度，另一方面也可以在配套联动杆件安装时起到侧向定位的作用，减少装配时的调整工作量。

　　从安装边界与配合尺寸来看，该支架上下两个铰接孔的中心距是核心安装参数，设计时需要匹配整套联动机构的摆动行程需求，孔位的公差带按照H7级精度设计，能够与标准的圆柱销轴实现间隙配合，保证转动灵活的同时不会出现过大的旷量。支架整体的宽度方向尺寸控制在紧凑范围内，C型开口的深度足够容纳厚度小于开口间距的联动摆臂，安装时不需要对周边构件做额外的避让切割，能够直接适配多数标准型材搭建的工装框架。铰接孔的端面到支架外侧壁的厚度经过载荷校核，能够满足常规工况下的径向承载需求，不会出现铰接孔处开裂的问题。支架外侧壁上设置的小圆孔为定位销孔，安装时可以打入定位销来限制支架的周向转动，避免长期摆动过程中支架与安装基座之间出现相对位移，保证铰接位置的精度稳定性。

　　在实际选型应用时，需要注意该支架的承载方向，其主要承载方向为沿C型开口平面内的径向载荷，不适用于承受垂直于C型平面的侧向大载荷，否则容易出现支架侧壁扭曲变形的问题。铰接配合处建议添加润滑脂或者配套自润滑衬套，能够有效降低铰接转动时的磨损，延长构件的使用寿命。如果应用在有腐蚀环境的工位，可以在支架表面做阳极氧化或者喷塑处理，提升构件的抗腐蚀能力，不需要改动原有结构尺寸即可直接适配表面处理工艺。这类支架的结构通用性较强，通过调整上下铰接孔的中心距、耳座厚度以及C型臂的截面尺寸，可以衍生出适配不同载荷等级、不同摆动行程的系列化构件，能够覆盖多数小型工装与自动化设备的铰接连接需求，减少非标设计的重复工作量。
