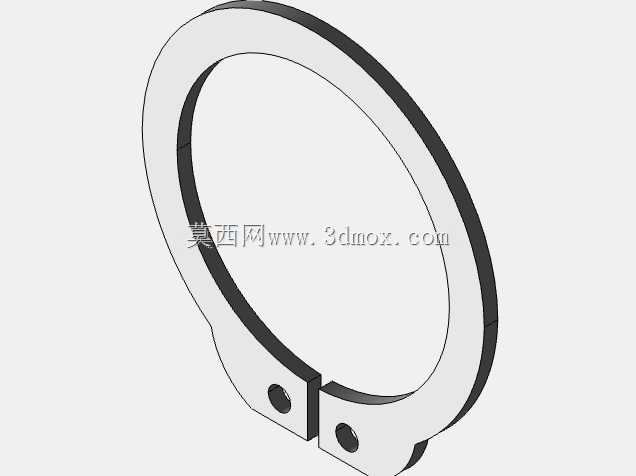

26规格轴用外卡圈挡固结构设计

项目分类:通用五金配件 发布时间:2024-11-12 ID:792462
  • 26规格轴用外卡圈挡固结构设计

  在常规传动结构的装配环节里,轴系零件的轴向窜动控制一直是结构设计人员需要重点考量的细节,尤其是交流稳压器这类内部存在旋转调压组件的电工设备,转轴上配套的轴承、滑环等零件如果在设备运行过程中出现轴向位移,轻则导致调压触点接触不良、输出电压波动,重则会造成零件磨损加剧、设备内部卡滞停转,而适配对应轴径的外卡圈,就是这类场景下用来实现轴向限位的核心小尺寸零件。这款适配26mm轴径的外卡圈,在设计阶段首先明确了安装边界:对应安装轴的卡簧槽深度需要匹配卡圈的内圈嵌入量,槽宽要略大于卡圈的板材厚度,保证卡圈装入后不会在槽内出现径向晃动,同时卡圈开口处的两个安装孔位,是专门适配卡簧钳的操作端设计的,安装时用卡簧钳钳头插入两个孔位,

  施力将卡圈开口撑大到略大于轴径,即可顺利套入轴上预先加工好的卡簧槽内,撤去外力后卡圈依靠自身金属弹性回缩,内圈牢牢卡入槽内,外圈突出轴表面的部分就形成了环形的挡肩结构。从实际使用场景来看,这类外卡圈除了用在稳压器的转轴组件上,在各类小型电机输出轴、减速机输入轴、轻工设备的辊轴装配中都有大量应用,它的核心作用就是替代轴肩、轴套这类一体加工或者额外套装的限位结构,在不需要承受极大轴向载荷的工况下,大幅降低轴类零件的加工难度——如果要在26mm的光轴上加工出一体挡肩,需要车削去除更多材料,不仅增加加工工时,还会在轴肩位置产生应力集中,降低轴的抗疲劳强度,而采用外卡圈限位的方式,只需要在轴的对应位置车削一道窄槽即可,加工工序更简单,

  装配和后期拆卸维护也更方便,只需要再次用卡簧钳撑开卡圈就能取出,不会对轴和被限位的零件造成损伤。这款外卡圈的外形采用了标准的开口环形设计,板材厚度经过匹配计算,保证装入卡簧槽后,突出轴面的高度刚好能够挡住轴承内圈或者其他被限位零件的端面,不会因为突出量过大和周边的旋转零件发生剐蹭,也不会因为突出量过小导致限位失效;开口处的两个平直段除了设置安装孔之外,端面做了小圆弧过渡处理,避免安装过程中尖锐的边角划伤轴表面或者操作人员的手部。在设计建模的过程中,需要重点控制几个关键尺寸的公差:首先是卡圈的自由状态下的内径,要略小于卡簧槽的槽底直径,保证卡圈装入后有足够的抱紧力,不会因为设备运行的振动从槽内脱出;其次是两个安装孔的中心距,

  要匹配标准卡簧钳的钳头间距,避免出现孔位过小或者间距不对导致现场安装工具无法适配的问题;另外卡圈的外圆直径也要控制在合理范围内,要小于被限位零件的外圈直径,避免突出到零件的配合面之外影响装配。很多刚入行的结构设计人员在选用这类卡圈的时候,容易忽略卡圈的安装操作空间,比如在卡圈安装位置的周边如果有其他突出的结构件,会导致卡簧钳无法垂直卡入安装孔,现场装配的时候就需要额外调整周边零件位置,甚至被迫修改设计,这款26mm规格的外卡圈在设计时就考虑了常规装配的操作空间需求,开口处的平直段长度经过优化,即使周边有距离轴表面一定距离的相邻零件,也能顺利完成卡圈的装拆操作。从材料应用的角度来看,这类卡圈一般采用弹簧钢冲压成型后做淬火回火处理,保证有足够的弹性和硬度,在反复装拆的情况下也不会出现塑性变形,长期受轴向挤压载荷也不会发生断裂失效,对应26mm轴径的卡圈,能够承受的轴向载荷是经过行业标准验证的,完全可以满足交流稳压器这类轻载传动场景下的轴承挡固需求,不需要额外增加其他限位结构。在实际装配验证中,这款卡圈装入轴槽后,端面的平面度也有严格控制,保证和被限位的轴承端面能够均匀贴合,不会出现局部接触导致的轴承内圈偏斜,影响轴承的旋转精度,这一点对于稳压器内部需要平稳旋转的调压组件来说尤为重要,如果轴承出现偏斜,会导致调压碳刷和环形绕组的接触压力不均匀,局部磨损加快,缩短设备的整体使用寿命。
