交流稳压器用U型磁芯结构三维设计

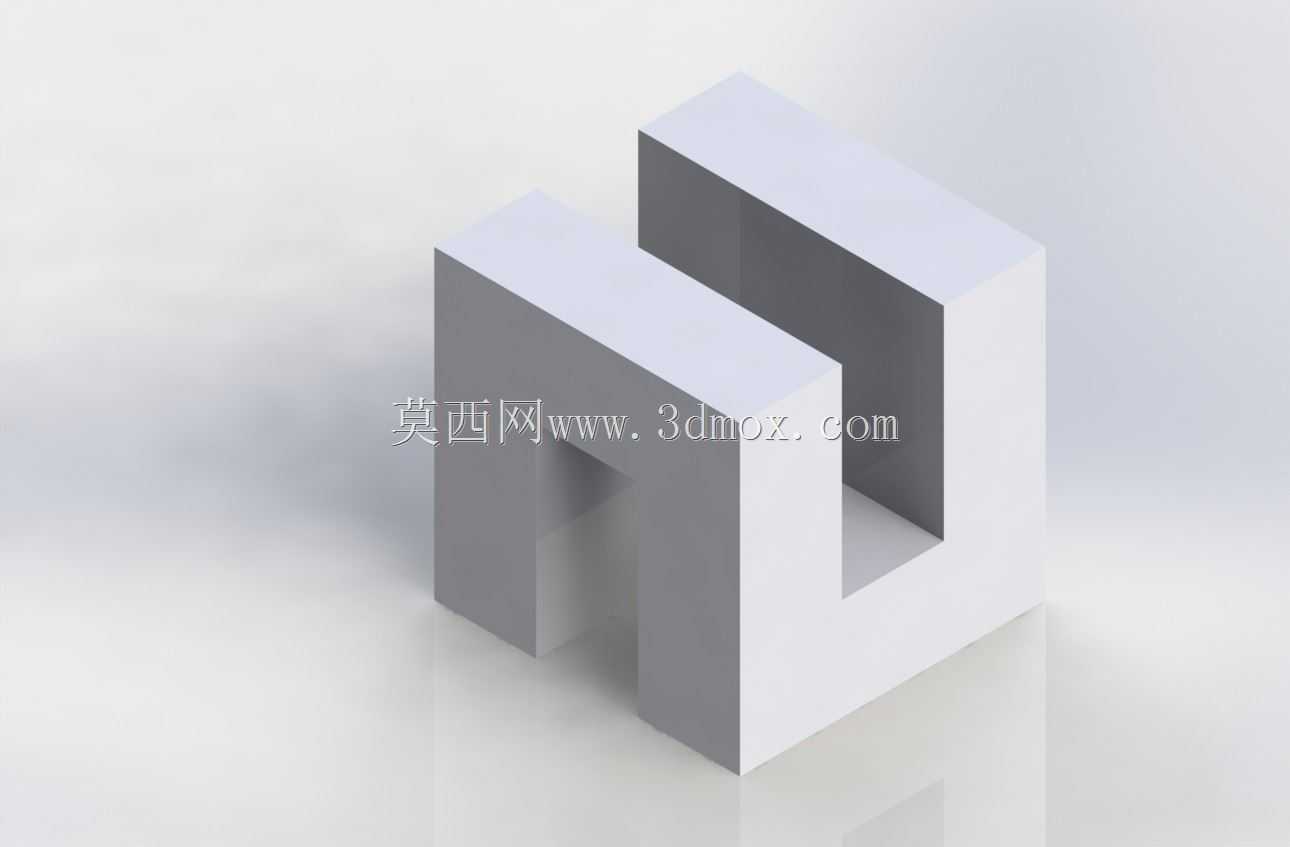

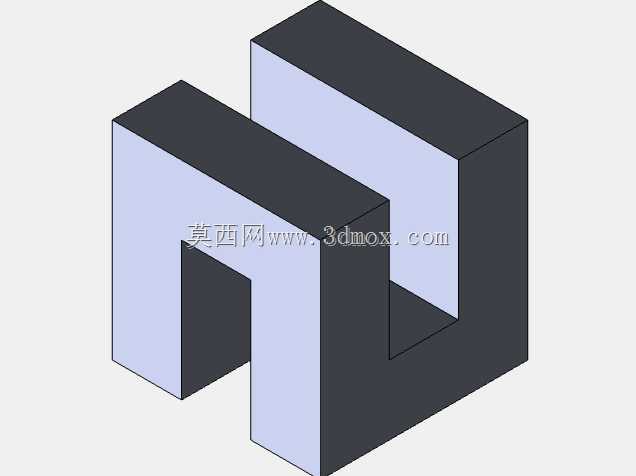

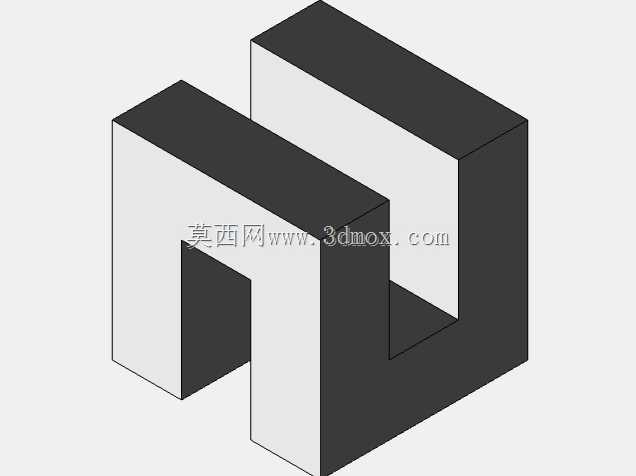

　　在交流稳压类电力电子设备的结构设计环节，磁路构件的形态直接决定了整机的稳压精度、温升表现与运行噪音水平，本次呈现的U型叠片式磁芯结构，是针对小容量交流稳压器的磁路需求完成的三维结构设计。从实际应用场景来看，这类磁芯结构主要适配桌面级交流稳压电源、小型工业设备配套稳压模块、精密仪器前端稳压单元的磁路搭建，区别于环形、E型磁芯的磁路特性，U型开口结构的磁芯在绕组装配环节具备更高的操作便利性，不需要将绕组从磁芯端部穿入，可预先完成绕组绕制后直接套装在磁芯柱上，大幅降低小批量生产环节的绕组装配工时，同时也便于后期设备维护时的绕组更换作业。

　　从功能特性层面来看，该磁芯采用对称式双柱开口结构，两个平行磁柱的截面尺寸保持一致，可保证两个绕组的磁路长度完全相等，避免因磁路不对称引发的空载电流偏差问题，磁芯的开口端经过精密平面加工，拼接面的平面度控制在0.02mm以内，拼接后气隙均匀度偏差不超过0.01mm，能够有效降低磁阻波动带来的空载损耗上升问题。磁芯的边角位置均做了R0.8的圆角过渡处理，避免绕制绕组时尖锐边角刮破漆包线的绝缘层，同时也能减少绕组绕制过程中的应力集中，降低绕组绝缘破损的风险。

　　设计过程中首先围绕目标稳压容量完成磁路截面积的计算，根据额定工作磁通密度选取对应厚度的冷轧硅钢片叠装系数，确定磁芯柱的截面尺寸后，再结合绕组的绕线空间需求确定磁芯窗口的高度与宽度尺寸，窗口尺寸的预留不仅要容纳额定线径的漆包线绕组，还要预留绕组层间绝缘、骨架壁厚以及通风散热的间隙，避免绕组装配后出现窗口空间不足或者散热间隙过小的问题。磁芯的叠装方向采用交错叠片方式，相邻层的硅钢片接缝位置相互错开，能够有效降低接缝处的磁阻，减少空载运行时的接缝振动与电磁噪音，叠装完成后的磁芯通过外围的夹件进行固定，夹件的安装位置避开磁芯的拼接面，防止夹件的导磁特性对磁路分布造成干扰。

　　从安装边界尺寸来看，该磁芯的整体外形为规整的长方体结构，底部安装面设置有两个对称的固定孔位，孔位间距适配常规稳压设备的机箱安装梁尺寸，安装孔的直径预留了标准紧固件的装配间隙，不需要额外进行扩孔加工即可完成固定。磁芯的整体高度控制在适配1U高度机箱的尺寸范围内，安装后磁芯顶部与机箱上盖之间预留有不小于10mm的通风间隙，能够保证设备运行时磁芯产生的热量通过空气对流及时散出，避免长期高温运行导致硅钢片绝缘层老化、磁性能下降的问题。磁芯的两个磁柱同轴度偏差控制在0.05mm以内，保证绕组套装后不会出现磁柱与绕组内壁摩擦的问题，绕组与磁柱之间的骨架采用耐高温绝缘材质，能够承受长期120℃的工作温度而不发生绝缘性能下降。

　　在实际选型匹配过程中，该结构的磁芯可通过调整叠装厚度来适配不同功率等级的稳压设备需求，不需要重新开模制作硅钢片冲压模具，仅通过调整叠片数量即可改变磁路截面积，覆盖500VA到3000VA容量段的交流稳压器磁路需求，能够有效降低不同功率规格产品的模具投入成本。磁芯的拼接面在装配时不需要额外涂抹导磁胶，依靠夹件的夹紧力即可保证拼接面的紧密贴合，减少了装配工序中的粘接、固化等待时间，提升生产装配效率。同时该结构的磁芯在进行电磁参数调试时，可通过在拼接面调整不同厚度的非导磁垫片来微调气隙大小，适配不同稳压范围的电路参数需求，调试操作相比封闭磁路结构更加便捷，不需要拆解整个磁芯即可完成气隙调整作业。
