家用立式塔式送风设备结构设计

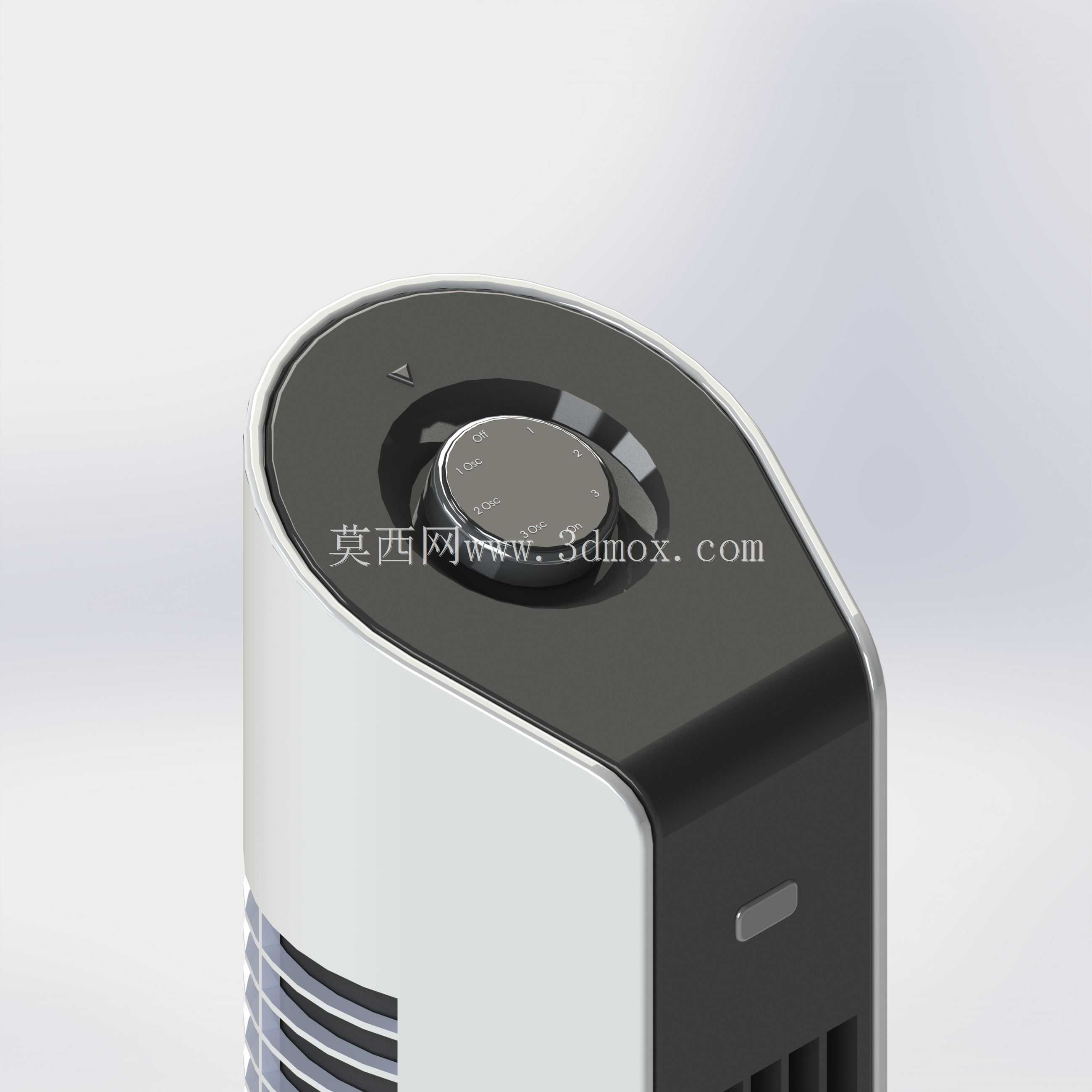

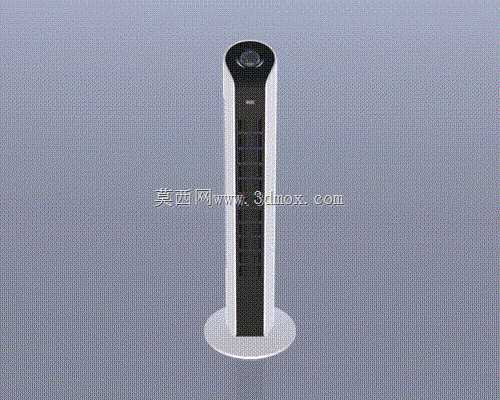

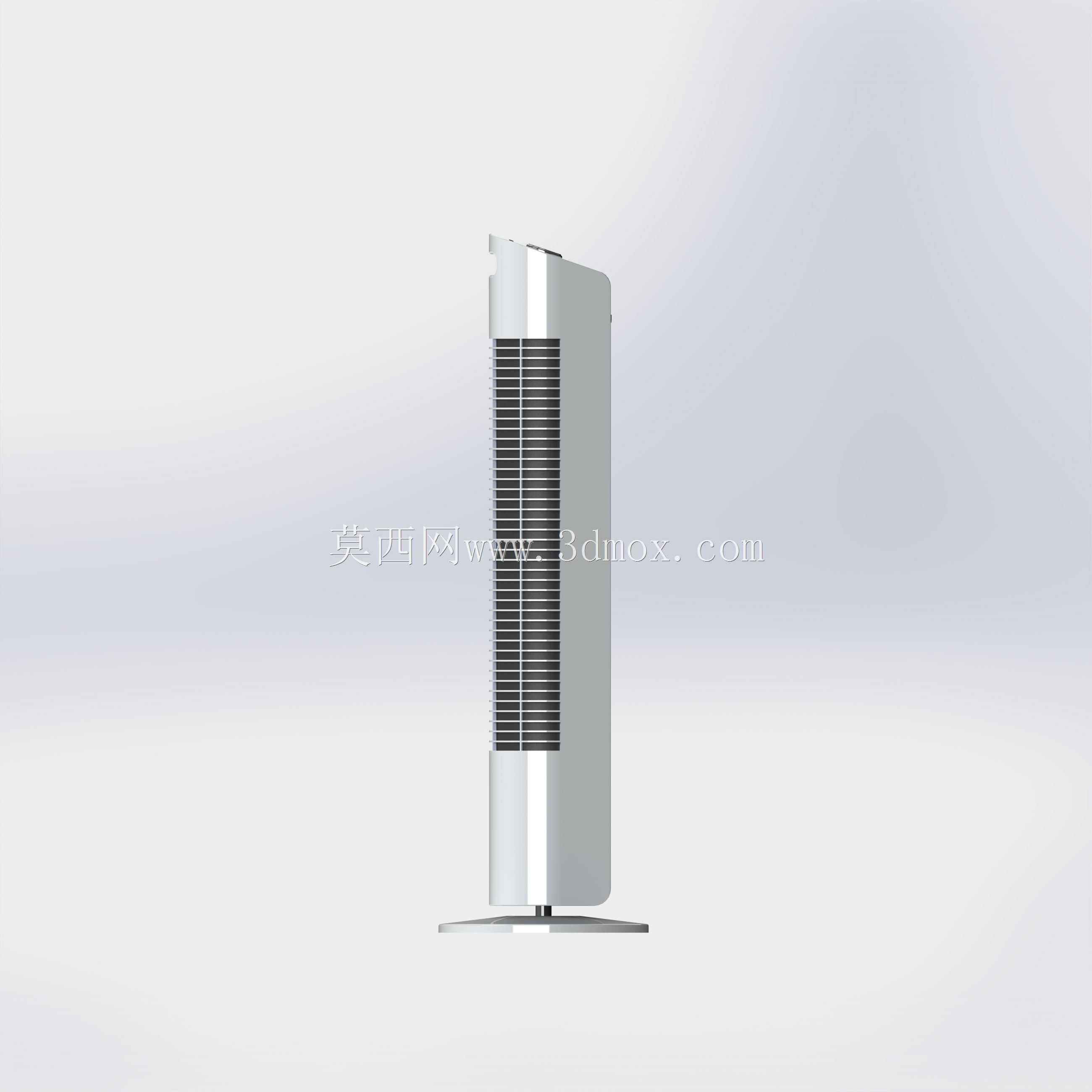

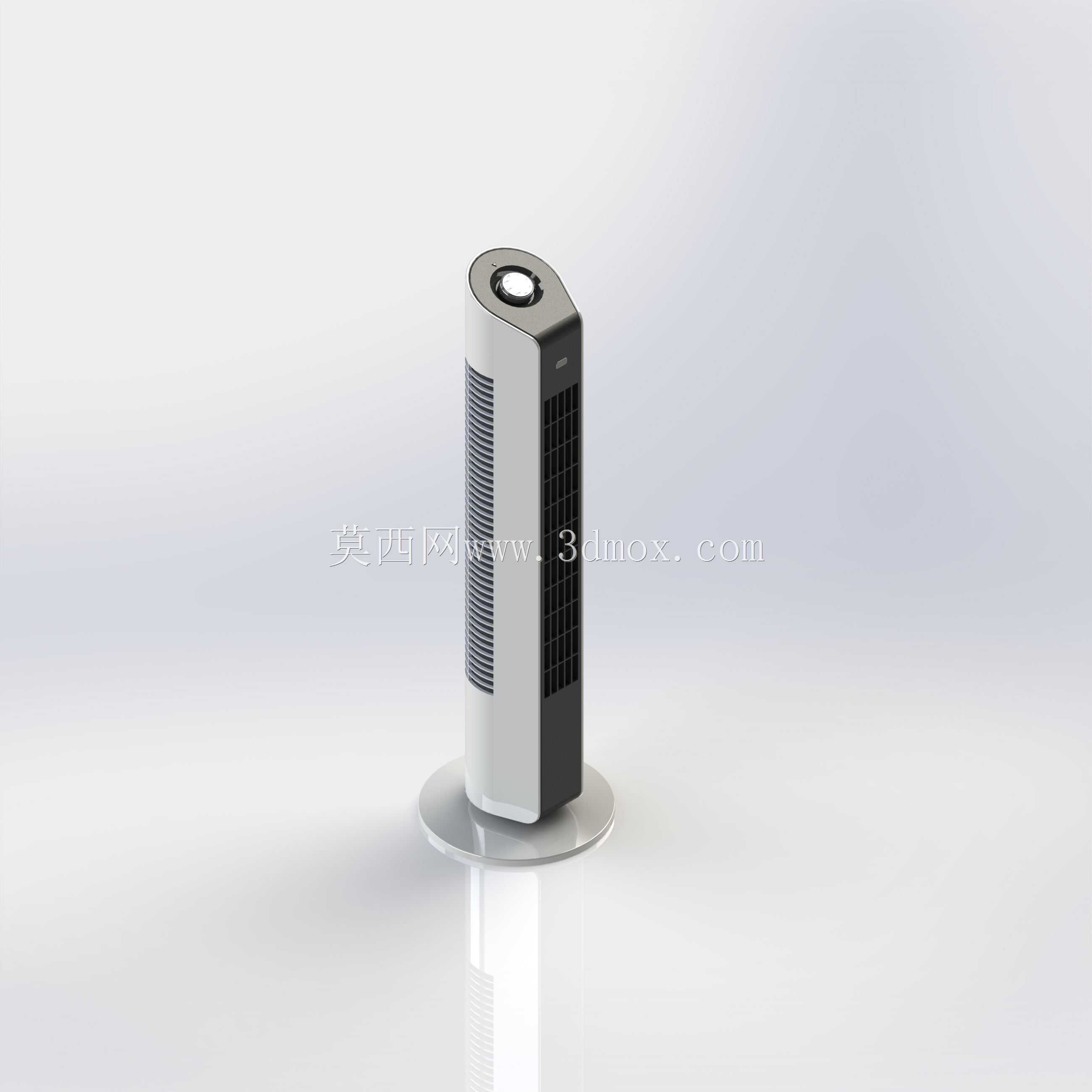

　　这款立式塔式送风设备的三维结构，核心面向家用室内空气循环、小范围定向送风的日常场景，也可适配小型办公工位、临街商铺前台这类对占地空间有严格限制的使用环境，区别于传统落地扇的大直径风叶结构，塔式布局能在极小的占地投影下实现覆盖纵向高度1米左右的送风范围，适配多数坐姿、半站姿状态下的人体送风需求，不会出现传统风扇低位送风吹腿、高位送风需要反复调整仰角的问题。从实际使用的功能逻辑来看，这款设备的结构设计围绕低空间占用、操作直观、送风柔和三个核心需求展开：机身主体采用窄长立柱式布局，底部搭配圆形配重底座，底座直径控制在机身宽度的1.8倍左右，既保证设备放置时的抗倾覆稳定性，也不会在桌面、地面占用过多放置面积，日常清洁挪动时单手握持机身中部即可完成移位，不需要额外拆解部件。机身正面的格栅结构做了分段式设计，上部区域为进风防护网，网孔间隙控制在安全标准范围内，避免日常使用时手指误入内部风轮结构，下部区域为出风导向段，内部搭配可小角度摆动的导风结构，实现水平方向的广角送风覆盖，不需要整体机身转动就能完成一定角度范围内的送风方向调整。机身顶部集成了机械控制旋钮结构，区别于触控式按键，机械旋钮的阻尼反馈清晰，盲操作时也能准确判断风速档位、开关状态，适配老人、儿童等不同使用群体的操作习惯，旋钮周边做了下沉式的台阶设计，避免日常落灰直接进入旋钮转轴缝隙，降低长期使用后的卡滞风险。从结构设计的落地逻辑来看，这款模型完整还原了产品的装配层级：底部配重底座内置走线空间，电源线从底座侧面的出线口引出，避免机身转动时线材缠绕；机身壳体采用前后扣合的装配方式，卡扣位置均匀分布在壳体侧边，装配时不需要额外打胶就能实现壳体的紧密贴合，后期维护拆解时只需要撬开侧边卡扣就能分离壳体，完成内部风轮、电机的清洁或更换；内部的贯流风轮沿机身纵向布置，风轮长度匹配出风段的纵向高度，相比传统轴流风叶，贯流结构出风更均匀，不会出现局部风速过高的硬风感，长时间直吹也不会产生明显的不适感。在安装边界的尺寸把控上，这款设备的机身最大宽度控制在150mm以内，放置时距离墙面只需要预留50mm左右的进风空间即可，不需要像传统落地扇那样预留后方大直径风叶的转动空间，哪怕是狭窄的沙发边、书桌侧方都能轻松放置；机身总高度控制在900mm左右，送风覆盖范围从距离地面300mm到1000mm的区间，刚好覆盖人体坐立时从腿部到肩颈的高度范围，日常使用不需要额外垫高或者调整设备高度。结构细节上，机身侧面做了内凹的隐形提手结构，提手位置在机身重心偏上的位置，挪动设备时握持提手就能保持机身竖直，不会出现倾斜磕碰的问题；底座底部预留了四个防滑胶垫的安装位，胶垫高出底座底面2mm，既可以避免底座直接摩擦地面产生划痕，也能增加底座和放置面的摩擦力，设备运行产生轻微振动时也不会出现移位的情况。从建模的还原精度来看，所有结构的配合间隙都按照实际量产的公差要求做了预留，壳体扣合的间隙控制在0.5mm以内，旋钮和顶部面板的配合间隙控制在0.3mm，既保证活动部件的转动顺畅，也不会出现缝隙过大积灰、影响外观的问题；格栅的筋条厚度做了均匀化处理，所有筋条厚度保持一致，避免注塑生产时出现缩痕、飞边的问题，符合家电类产品的量产工艺要求。
