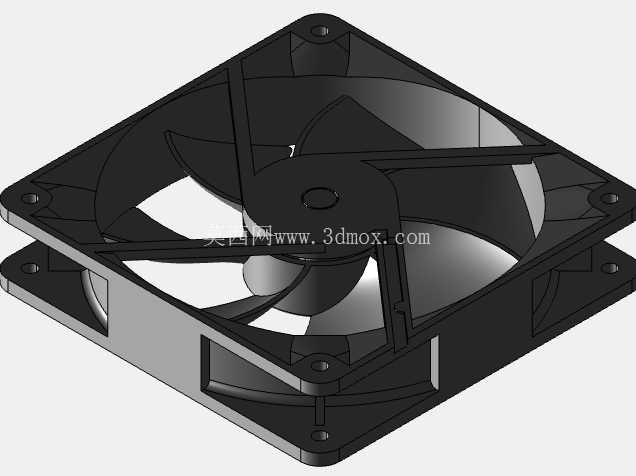

在消费级电子设备、工业控制板卡、服务器整机的热管理设计环节中,风冷散热是成本可控、可靠性经过长期验证的主流散热方案,而轴流风扇作为风冷系统的核心动力部件,其结构设计直接决定了散热回路的风量输出、风压特性与运行稳定性。这款CPU散热风扇的三维结构,完全围绕标准台式机CPU散热场景的安装边界与性能需求搭建,整体采用正方形外框搭配七叶轴流叶轮的经典布局,外框四角预留了标准安装孔位,孔位间距匹配通用120mm规格风扇的安装尺寸,安装面做了0.8mm的沉台设计,既可以通过自攻螺丝直接固定在塑料散热鳍片组上,也能配合减震胶钉安装在机箱风道位,适配不同的装机场景需求。外框的侧壁厚度控制在1.8mm,采用PBT加纤材质的结构设计逻辑,
在保证长期高温环境下结构强度不衰减的同时,尽可能压缩边框占比,扩大有效通流面积,减少气流在框体边缘的涡流损耗。叶轮部分的叶片采用不等距排布设计,相邻叶片的夹角差控制在3-5度区间,这种设计思路是为了打破叶片旋转时的固定频率共振,降低运行过程中的气动噪音,叶片的翼型截面参考了低速轴流风机的气动设计,叶根处弦长更大、安装角更小,叶尖位置弦长收窄、安装角抬升2度左右,能够在2000转以内的常用转速区间,兼顾足够的静压输出与风量表现,既可以直吹CPU表面的铝挤鳍片,也能应对带热管的塔式散热器的风阻需求。叶轮中心的轮毂位置预留了标准直流无刷电机的安装腔,腔体内径匹配20mm外径的24V/12V直流无刷外转子电机,
轮毂与外框内壁之间的间隙控制在0.5mm,既避免了旋转过程中叶轮擦碰框体的公差风险,也能减少间隙处的气流回流,提升风扇的容积效率。风扇的进风侧边框做了15度的导流倒角,能够引导进风气流更平顺地进入叶轮区域,降低进风端的湍流损失,出风侧则做了平直的导流边,让吹出的气流保持更高的指向性,避免气流过早扩散,保证气流能够集中吹向散热鳍片的核心区域。在实际的工程选型中,这类风扇除了应用在台式机CPU散热场景,还可以拓展到ITX小机箱的风道构建、工业嵌入式工控机的板卡散热、小型通讯设备的主动散热等场景,其安装孔位的标准化设计,能够直接替换同规格的市售风扇,不需要额外修改安装结构。从结构设计的细节来看,外框的四个边角做了R3的圆角过渡,
既避免了安装过程中锐边划伤操作人员,也能减少注塑生产过程中的应力集中问题,降低成品的翘曲变形概率。叶轮与电机轴的配合位置设计了D型轴孔,配合紧定结构可以保证长期旋转过程中叶轮不会出现打滑空转的问题,轴孔周边做了2mm的加强筋,连接轮毂内壁与轴孔外壁,提升叶轮与电机轴的连接强度,应对启停过程中的扭矩冲击。在做三维建模的过程中,所有配合位置的公差都按照注塑件的通用公差标准预留,安装孔的孔径比常用的M3自攻螺丝大0.2mm,保证批量生产时的装配兼容性,叶轮的叶片厚度从叶根的2.2mm均匀过渡到叶尖的1.2mm,既保证了叶片自身的结构刚性,不会在高速旋转时出现过大的形变,也尽可能降低了叶轮自身的重量,减少电机的启动负载,延长轴承的使用寿命。外框的走线槽位置预留了2.5mm宽的出线缺口,适配标准的风扇供电线材走线,缺口位置做了圆角处理,避免组装过程中割伤线材绝缘层,造成短路风险。这类轴流风扇的结构设计没有追求极端的性能参数,而是在散热性能、运行噪音、结构可靠性、生产成本之间做了平衡,完全匹配民用级电脑硬件与通用工业电子设备的散热需求,其标准化的安装尺寸也让它具备很强的场景适配性,不需要针对特定设备做大规模的结构修改就能直接应用。
