金属丝网结构风扇防护网罩设计

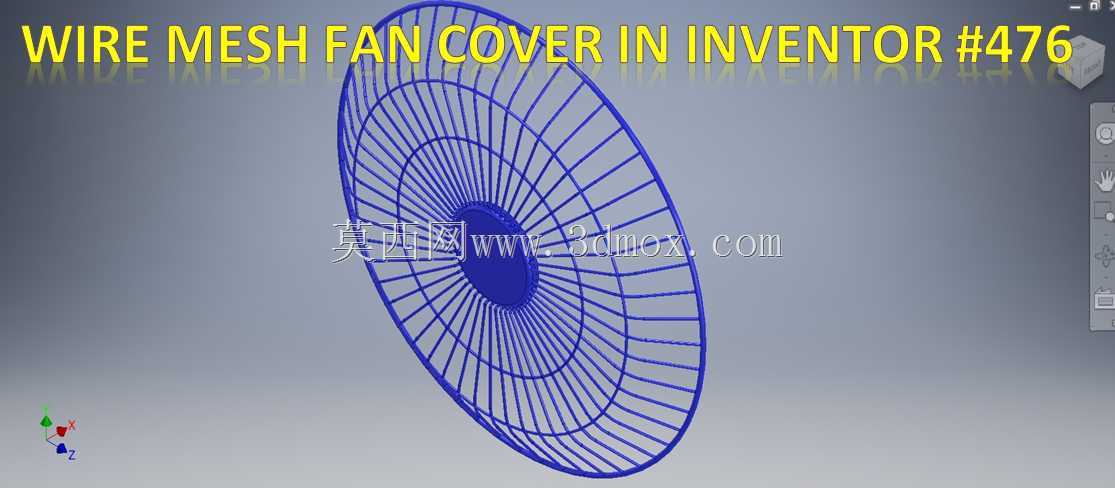

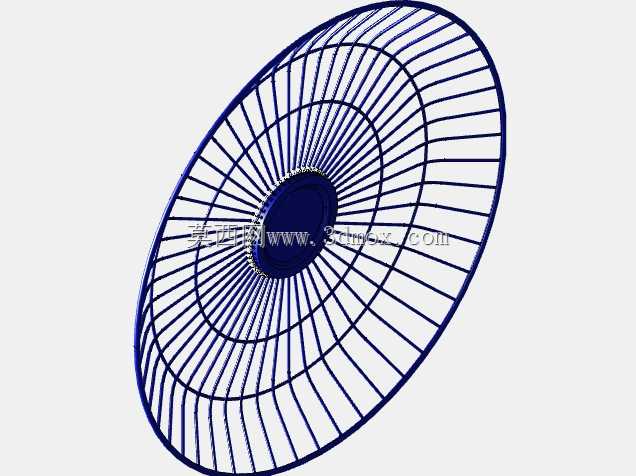

　　日常接触的各类轴流风机、家用台扇、工业散热风扇的运行场景中，外露的旋转扇叶始终是安全防护的核心管控点，金属丝网风扇罩就是为解决这一问题设计的核心防护部件，其应用场景覆盖民用家电、工业机柜散热、设备通风系统、户外排风装置等多个领域，核心作用是在不阻碍气流流通的前提下，阻隔人体肢体、外界杂物接触高速旋转的扇叶，避免机械伤害与扇叶损坏。从结构设计逻辑来看，这类丝网罩采用径向辐条搭配多圈同心环筋的排布形式，并非随意的网格堆砌，每一处结构参数都需要匹配实际使用需求。首先要考虑的是防护间隙的控制，相邻径向筋条的间距需要根据应用场景的安全规范设定，民用场景下需要满足手指无法伸入的安全要求，工业场景则可根据防护等级适当调整，

　　在保证安全的前提下尽可能减少对气流的遮挡，降低风阻带来的风量损耗。同心环筋的排布密度从中心向外逐渐变化，中心靠近电机安装位的区域环筋更密，因为该区域靠近扇叶的旋转轴心，线速度相对低但异物更易在此处堆积，外圈区域环筋间距适当放大，兼顾结构强度与通风效率。设计过程中首先要确定安装边界尺寸，网罩的整体外径需要匹配对应风扇的扇叶直径，通常比扇叶最大旋转外径大10-15mm，预留足够的安全间隙，避免扇叶运转时剐蹭网罩；中心的安装座尺寸需要匹配风扇电机的前端盖固定位，预留对应的安装孔位与沉台，保证安装后网罩与电机同轴，不会出现偏心晃动的问题。网罩的边缘采用卷边结构设计，一方面是消除丝网裁切后的尖锐毛边，避免安装维护过程中划伤操作人员，

　　另一方面卷边结构可以大幅提升网罩整体的结构刚度，减少薄金属丝网受力后的变形量，即使受到一定的外力挤压，也不会轻易接触到运转的扇叶。从受力角度分析，径向辐条是主要的承力结构，每根辐条从中心安装座延伸至外圈卷边，形成类似轮辐的受力体系，同心环筋则起到连接固定辐条、分散局部受力的作用，当网罩局部受到外力冲击时，冲击力可以通过环筋传递到多根相邻的辐条上，避免单根辐条受力过大发生变形断裂。丝网的丝径选择也需要匹配应用场景，家用风扇的网罩丝径通常在1.2-1.8mm之间，兼顾轻量化与结构强度，工业场景使用的防护网罩丝径会提升至2-3mm，部分有防爆要求的场景还会进一步加粗丝径，提升抗冲击能力。在建模过程中，

　　这类环形阵列结构需要注意阵列的角度均分，避免出现筋条间距不均的问题，同时要处理好辐条与环筋相交处的连接结构，保证两者结合牢固，不会出现虚接断开的情况；中心安装座的结构需要做圆角过渡，减少应力集中，避免长期使用后出现疲劳断裂。实际安装时，网罩通常通过外圈的卡扣或者螺丝与风扇的前框架固定，部分小型风扇也会采用卡扣式快拆结构，方便日常清洁维护，这就要求网罩的外圈尺寸公差控制在合理范围内，既要保证安装时可以顺利卡入固定位，又不能因为间隙过大出现运转时的共振异响。另外，网罩的表面处理也需要结合使用场景选择，室内使用的通常采用喷塑或者电镀工艺，提升防锈能力与外观质感，户外或者潮湿环境使用的则会采用镀锌或者喷防腐涂层的处理方式，延长使用寿命。在气流组织方面，这种径向丝网结构对气流的导向作用很小，不会明显改变风扇出风的流向，相较于冲孔板式的防护网，丝网结构的通风率可以提升30%以上，在相同扇叶功率下可以获得更大的出风量，提升散热或者送风效率。设计时还需要考虑网罩的整体重量，过重的网罩会增加风扇前端的负载，长期使用可能导致电机轴出现弯曲变形，因此在保证结构强度的前提下，要尽可能优化筋条的排布与丝径选择，实现轻量化设计。对于不同尺寸的风扇，网罩的曲面弧度也有区别，台扇类的网罩通常采用球面弧度，让网罩与扇叶的旋转轨迹保持等距，最大化利用内部空间，工业机柜用的散热风扇网罩则多采用平面结构，方便贴装机柜表面安装，减少占用的外部空间。
