卡马拉相机奶酪板支架中间连接件

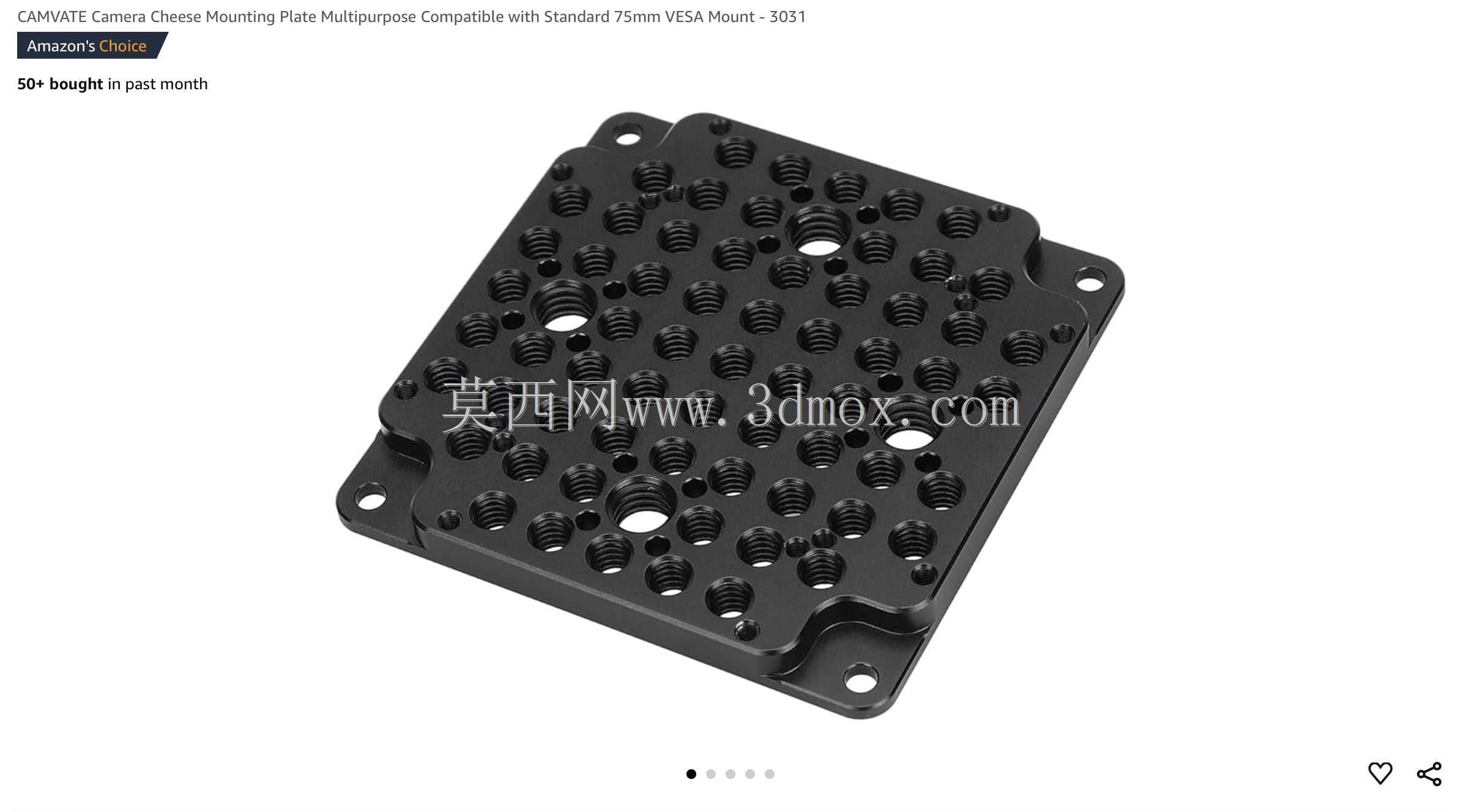

　　做摄影器材配套结构件设计快十年，这类多孔安装板是工作室搭建拍摄 rig 时最常用的过渡连接件，很多人习惯叫它奶酪盘架，核心作用就是在不同规格的摄影辅件之间做安装转接，不用额外定制非标连接块就能快速搭出适配不同拍摄场景的支撑结构。这次做的这款中间连接板，是参考市面主流通用相机奶酪支架的安装孔位逻辑做的结构，整体采用方形带安装耳的布局，主体区域做了等距排布的标准安装孔，边缘延伸出的凸耳上也预留了固定孔位，不管是装在相机兔笼上方拓展监视器、麦克风，还是固定在桌面悬臂支架上搭载补光灯、图传设备，都能找到对应的安装点位，不用反复打孔调整位置。

　　从实际使用场景来说，这类板件最常出现在商业摄影棚、户外单兵拍摄、直播设备搭建这几个场景里，棚拍时经常需要在一个支架上同时挂载多个配件，要是没有这种多孔过渡板，每个配件都要单独找安装位，不仅搭设备的时间长，调整机位的时候还要逐个松螺丝，效率极低；户外拍摄带的配件多，能少带一个专用转接件就少占一点背包空间，这种通用多孔板能适配绝大多数标准1/4英寸、3/8英寸的摄影螺丝，一块板就能顶好几个专用转接块用；直播场景下设备调整更频繁，经常要根据直播内容增减麦克风、提词器、补光灯，这种板件的孔位密度足够，临时加配件也不用重新换支架，直接找空位拧螺丝就行。

　　设计的时候最先考虑的是安装边界的兼容性，主体方形区域的尺寸控制在常规相机兔笼的顶面安装范围内，不会超出兔笼边缘刮蹭到相机机身或者连接线，两侧延伸的安装耳做了圆弧过渡，没有尖锐棱角，装在设备上不会勾到背包里的线材或者摄影包隔层。孔位排布上没有做满整个板面，而是留了足够的扳手操作空间，每个孔周围都留了至少5mm的平面，拧螺丝的时候扳手不会蹭到相邻的孔位，也不会因为孔距太近导致板件局部强度不足，毕竟经常拆装的话，孔位太密容易出现孔间开裂的问题。板件的厚度做了适配常规摄影螺丝的深度，不会因为太薄导致螺丝拧穿，也不会因为太厚增加不必要的重量，毕竟摄影配件每多一克重量，长时间手持拍摄都会增加负担。

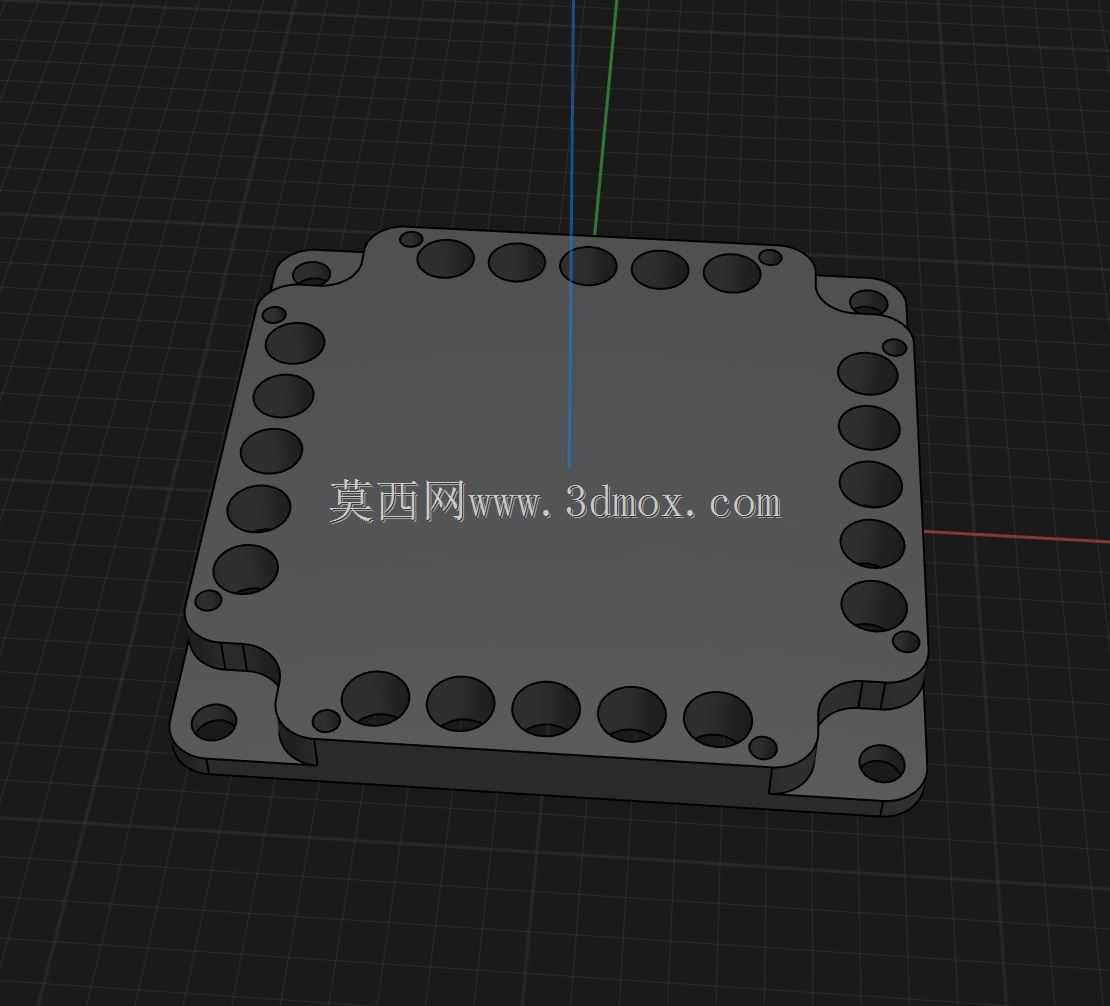

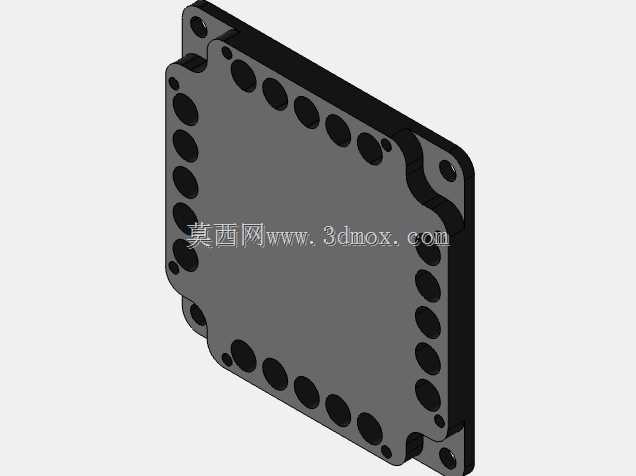

　　实际建模的时候特意把所有安装孔的位置都和市面主流的摄影配件孔位做了对齐，不管是和常见的兔笼、魔术臂、快装板搭配，都能直接对位安装，不用额外扩孔或者打磨。边缘的安装耳是特意做的延伸结构，当板件装在尺寸稍小的支撑座上时，延伸耳上的孔可以额外加螺丝做防转固定，避免拍摄过程中设备转动移位，尤其是搭载较重的长焦镜头或者大型补光灯的时候，单点固定很容易出现点头偏转的问题，多两个固定点就能大幅提升连接稳定性。板面没有做多余的减重槽，不是做不到减重，而是这类板件经常要作为受力支撑面，要是开了太多减重槽，拧螺丝的时候容易出现板面变形，反而影响安装精度，平整的板面也能更好地和配件底面贴合，不会出现安装缝隙导致设备晃动。

　　很多刚接触摄影器材改装的爱好者容易忽略这类转接板的安装公差，其实孔位的位置公差控制在0.1mm以内才能保证螺丝顺畅拧入，不会出现滑牙或者对位不准的问题，建模的时候所有孔位都做了公差预留，不管是用3D打印做样件还是用CNC加工金属成品，都能直接适配标准螺丝，不用二次修配。板件的四个角都做了倒角处理，不仅是为了手感好不划手，更重要的是在狭小空间里调整设备的时候，不会因为直角磕碰刮花相机机身或者其他配件的漆面，毕竟摄影器材大多是铝合金或者塑料外壳，磕碰一下很容易留下痕迹。

　　从结构强度上来说，这种多孔板只要孔位排布合理，厚度足够，搭载常规的摄影配件完全不会出现变形问题，哪怕是同时装两个监视器加一个麦克风，整体受力也能均匀分散到整个板面上，不会出现局部应力集中的情况。实际使用的时候不用刻意限制搭载重量，只要安装螺丝拧紧，固定点位足够，应付日常拍摄的所有辅件搭载需求都完全够用，相比专用的一体式转接架，这种通用多孔板的适配性要强得多，哪怕后续更换不同型号的相机或者配件，这块板也能继续用，不会因为设备更新就彻底闲置。
