刚性凸缘式法兰联轴传动连接结构

　　在常规工业传动系统的轴系对接场景里，这类凸缘结构的法兰联轴部件是应用覆盖度极广的刚性连接方案，区别于带缓冲补偿的弹性联轴结构，它完全依靠两个对接法兰端面的紧密贴合、配合穿设的锁紧螺栓实现扭矩传递，不存在相对滑动间隙，传动精度保持性极强，适合对转速同步性要求高、负载冲击小的中低速重载传动链路。从实际落地的应用场景来看，这类联轴结构常见于中小型减速机输出端与工作机输入轴的刚性对接、离心泵机组电机与泵体的轴系连接、输送线驱动辊组的动力衔接工位，只要是两轴对中精度能够在安装时得到保证、运行过程中轴系不存在大幅径向或角向偏移的工况，都能看到这类结构的身影。

　　从功能特性上看，该联轴结构没有额外的缓冲元件，整体刚性极强，传递扭矩时不会出现滞后转角，能够实现输入输出轴的完全同步转动，结构本身没有易损易耗的柔性部件，只要安装锁紧到位，日常运维几乎不需要额外的拆检维护，使用寿命远高于同扭矩等级的弹性柱销联轴器。但它对安装时的两轴对中偏差容忍度极低，一旦安装时径向偏移、角向偏斜超出允许范围，运行过程中会在轴系、轴承位置产生极大的附加交变载荷，轻则造成轴承过早磨损、连接螺栓疲劳断裂，重则直接导致轴系弯曲变形，这也是结构设计和现场安装时需要重点把控的边界条件。

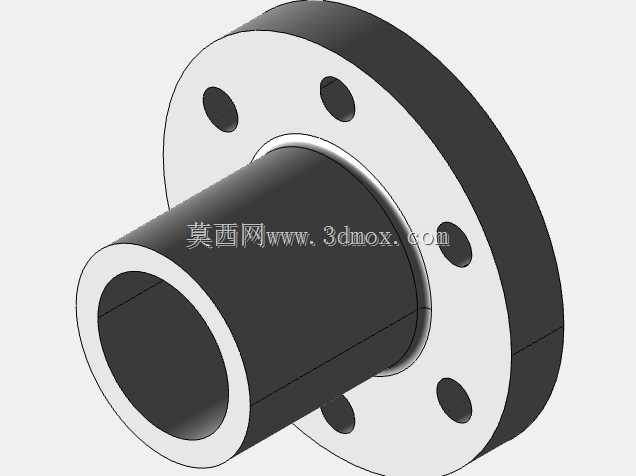

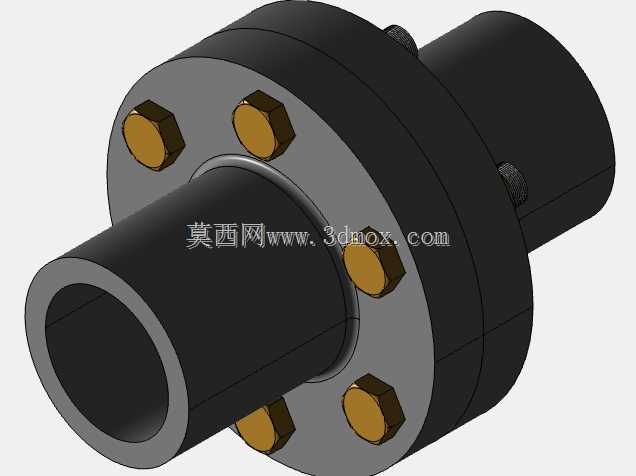

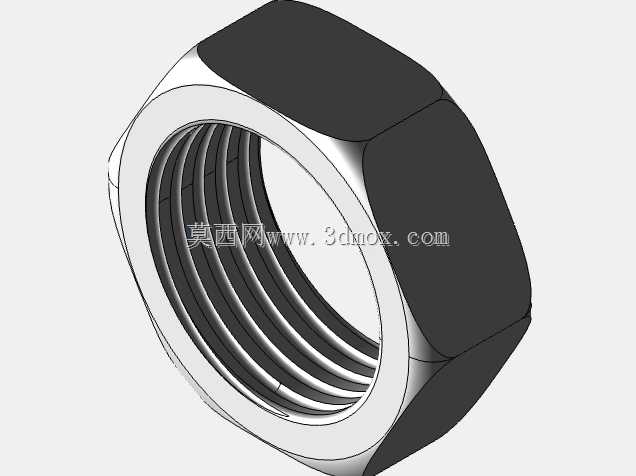

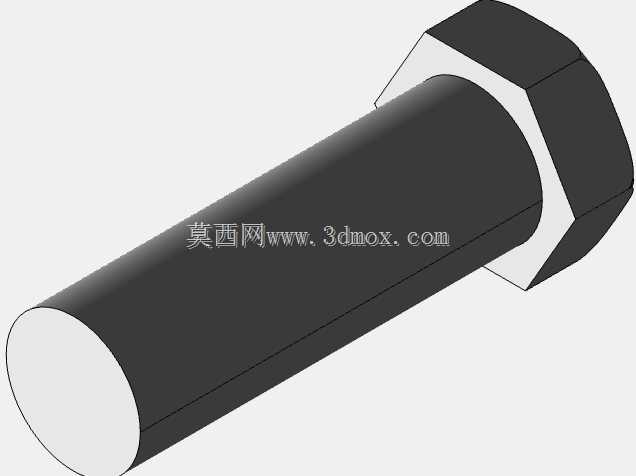

　　具体到结构设计思路上，两个对接的半联轴节分别通过轴孔与两侧的传动轴配合，轴孔与轴的连接通常采用普通平键实现周向固定，依靠轴肩或者轴端挡圈实现轴向定位，两个半联轴节的对接法兰端面上会加工出定位止口，也就是一个半联轴节上做凸台、另一个对应位置做凹槽，安装时止口配合能够快速实现两轴的初步对中，不需要反复打表调整径向偏差，大幅降低现场安装的调试难度。法兰盘上沿圆周均布的螺栓孔，会根据传递扭矩的大小选择铰制孔用螺栓或者普通受拉螺栓：如果采用铰制孔螺栓，螺栓杆与孔壁是过渡配合，直接依靠螺栓杆的剪切和端面承压传递扭矩，相同螺栓规格下能传递的扭矩更大，对中精度也更高；如果采用普通螺栓，则是依靠法兰端面拧紧后产生的摩擦力传递扭矩，需要的螺栓预紧力更大，但安装拆卸时不需要敲击螺栓，拆装便利性更好。

　　从外形尺寸与安装边界来看，这类联轴结构的径向尺寸主要由所需传递的额定扭矩决定，扭矩越大，法兰盘的外径、螺栓分布圆直径、螺栓规格都会对应增大，轴向尺寸则需要匹配所连接轴的轴径，轴孔长度要满足配合段的接触长度要求，保证键连接的挤压强度足够，避免运行时出现轴孔配合松动。安装时需要预留的操作空间主要集中在法兰盘的径向外侧，要保证拧紧螺栓时扳手有足够的回转空间，同时两个半联轴节对接的端面要保证足够的平面度，不能有磕碰、毛刺，否则拧紧后会出现端面贴合不实，运行过程中产生偏心振动。另外在设计选型时，还要核算螺栓的强度、法兰盘根部的抗弯截面模量，保证在峰值扭矩冲击下，法兰不会出现根部断裂、螺栓不会被剪断，同时要验算轴孔配合面的压应力，避免键槽位置出现压溃变形。

　　很多现场安装的细节会直接影响这类联轴器的实际使用寿命，比如拧紧法兰螺栓时必须按照对角顺序逐步拧紧，不能沿圆周依次逐个拧紧，否则会造成法兰端面受力不均，出现局部间隙，运行时产生偏摆；安装完成后要盘车检查转动是否顺畅，有没有卡滞或者偏重的情况，确认对中偏差在允许范围内之后再空载试运行，检查有没有异常振动和异响。和其他类型的联轴结构相比，这种法兰式的刚性联轴结构结构最简单，制造成本最低，只要应用场景匹配、安装到位，是所有联轴方案里可靠性最高的选择，这也是它在各类工业传动场景里长盛不衰的核心原因。
