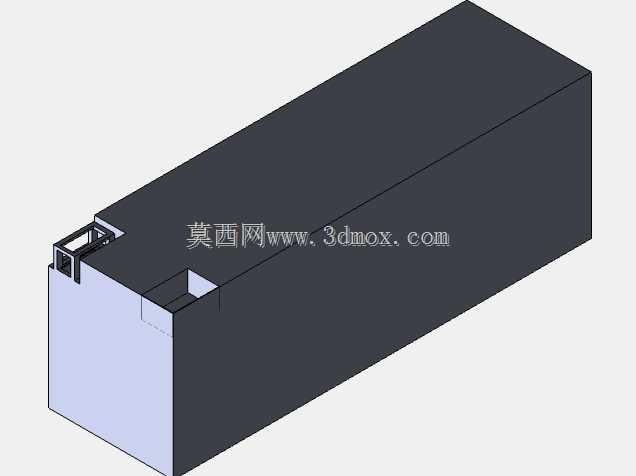

12V巴特里铅酸储能蓄电池结构设计

　　这款12V规格的铅酸储能蓄电池结构，在低压直流供电场景中有着极为广泛的适配性，从户外小型光伏离网储能系统的储电单元，到通讯基站信号中继设备的后备供电载体，再到工业控制柜断电保护模块的动力源，甚至是小型电动代步工具的动力供给端，都能看到这类结构产品的实际应用。不同于消费类电子内置的软包锂电结构，这类铅酸蓄电池的壳体设计优先考量的是长期静置或轻度颠簸工况下的结构可靠性，整体采用长方体规整构型，最大化利用安装空间的同时，也能适配多组电池并排堆叠的安装需求，壳体边角做了小圆弧过渡处理，避免组装搬运过程中尖锐边角划伤操作人员，也能降低外力磕碰时壳体应力集中导致开裂的风险。从结构设计逻辑来看，这款电池的壳体分为主体仓与端盖两个核心部分，主体仓采用深腔薄壁结构，壁厚均匀控制在2.5mm左右，既保证内部铅板、电解液容纳空间的充足，也能控制整体壳体重量，避免不必要的材料冗余；端盖位置预留了内嵌式接线端子安装位，端子突出壳体表面的高度控制在15mm以内，既方便外接导线的压接固定，也能避免堆叠安装时端子被上方电池挤压变形，端子周边设计了一圈高度3mm的挡边，可防止接线处意外滴落的导电液体顺着壳体流到安装面引发短路风险。在安装边界的考量上，这款电池的底部设计了两条平行的定位凸筋，凸筋高度2mm，宽度8mm，间距匹配常规电池安装架的卡槽尺寸，安装时可直接滑入卡槽完成定位，不需要额外加装固定压块就能限制横向位移；壳体两侧靠近上端的位置预留了隐藏式提手槽，

　　槽位深度刚好能容纳成年人四指伸入，搬运时不需要额外借助吊带，直接手提即可完成转运，提手槽的边缘做了圆角钝化处理，长时间搬运也不会硌伤手掌。实际使用过程中，这类铅酸蓄电池的工作环境往往存在一定的温湿度波动，因此壳体材质选用耐电解液腐蚀的ABS工程塑料，在-20℃到60℃的环境温度区间内都能保持足够的结构强度，不会因为低温脆化或者高温软化导致壳体破损漏液；端盖与主体仓的连接采用超声波焊接工艺，焊接缝宽度控制在3mm，焊接完成后整体壳体的防护等级可达到IP54，能够阻挡日常环境中的粉尘进入壳体内部，也能承受各个方向的飞溅水滴冲击，适配户外柜、设备舱等非完全密封的安装场景。从内部结构的适配性来看，壳体内部设计了均匀分布的铅板定位卡槽，

　　卡槽间距匹配12V铅酸电池6组单格铅板的排布尺寸，铅板插入卡槽后可完全固定，即使在车辆、移动设备这类存在持续振动的使用场景下，铅板也不会出现移位、相互接触短路的问题；每个单格之间的隔断筋与壳体一体注塑成型，隔断筋顶部预留了电解液连通的小孔，既保证各个单格之间电解液的液位平衡，也能避免单格之间出现窜气问题。在接线端的设计细节上，正负极接线端子采用不同的内径尺寸，正极端子直径比负极大2mm，从结构上避免正负极接反的操作失误，端子表面做了镀锡处理，降低接触电阻的同时也能防止长期使用过程中端子氧化导致的接触不良；端子周边的端盖表面印有清晰的极性标识，标识采用模内注塑工艺成型，不会因为长期擦拭、环境腐蚀出现标识模糊脱落的问题。

　　不同于追求极致能量密度的动力锂电池结构，这类铅酸蓄电池的结构设计更偏向长期使用的稳定性与维护便捷性，壳体顶部预留了六个对应单格的注液孔位，孔位采用橡胶塞密封，日常维护时可以直接打开橡胶塞补充蒸馏水，不需要拆解整个端盖，大幅降低后期维护的操作难度；注液孔的位置设计在端盖靠近边缘的一侧，补充电解液时不会因为液体溢出流到接线端子上引发腐蚀。在堆叠安装的适配性上，壳体上表面设计了四个浅凹坑，凹坑的位置与尺寸刚好匹配另一块同型号电池底部的定位凸筋，多组电池上下堆叠安装时，凸筋卡入凹坑内即可完成层间定位，不需要额外加装层间隔板就能避免堆叠的电池出现滑动移位，大幅节省电池组安装的空间占用与配件成本。整体结构没有多余的装饰性设计，所有的构型细节都围绕实际使用中的可靠性、安装便捷性、维护简易性展开，完全匹配工业级后备供电、小型储能系统、低压直流设备供电场景的使用需求，结构尺寸完全符合行业通用的12V铅酸蓄电池安装规范，可直接替换同容量规格的现有同类型产品，不需要对原有安装架、接线线路做任何调整。
