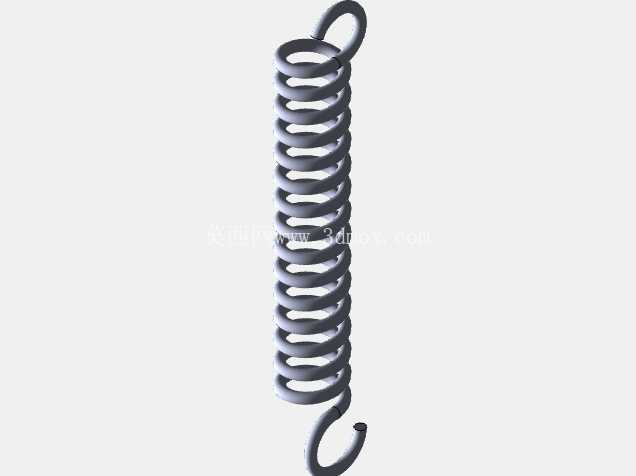

带挂钩圆柱螺旋拉伸弹簧三维结构

　　这款带端部挂钩的圆柱螺旋拉伸弹簧，是机械传动、缓冲复位场景中极为常用的弹性储能元件，日常在交流稳压设备的调压机构、小型断路器的脱扣结构、自动化产线的张紧组件、健身器材的阻力模块里都能见到它的身影。设计这类弹簧时，首先要匹配安装空间的边界约束，弹簧本体的外径要避开周边构件的运动干涉范围，两端挂钩的弯折角度、开口尺寸要完全适配挂接点的销轴直径，避免安装后出现挂钩偏载、应力集中断裂的问题。从功能特性来看，拉伸弹簧在自由状态下圈与圈之间保持紧密并紧状态，承受轴向拉力时各圈逐步分离产生反向回弹力，和压缩弹簧的受力逻辑恰好相反，端部的挂钩结构省去了额外的连接附件，能直接挂装在两个相对运动的构件上，大幅简化装配流程。

　　建模过程中需要重点把控螺旋升角与圈距的匹配关系，自由状态下的并紧圈数要符合受力要求，两端挂钩的过渡圆弧处要做平滑曲率处理，避免应力集中导致的疲劳失效，实际选型时还要结合工作行程计算极限拉伸长度，确保最大拉力工况下弹簧不会超过弹性形变极限，同时预留15%左右的形变余量应对工况波动。安装时要保证弹簧的轴向受力方向与两端挂点的连线完全重合，避免出现侧向力导致弹簧圈偏磨、挂钩变形，在长期往复运动的工况下，还要定期检查挂钩根部的磨损情况，防止疲劳断裂引发设备故障。这类弹簧的刚度参数由线径、中径、有效圈数共同决定，线径越粗、中径越小、有效圈数越少，弹簧的刚度就越大，能承受的拉力也就越高，设计时需要根据实际负载大小反向推导各项参数，确保弹力曲线匹配设备的受力需求。
