环形带安装座电流互感传感环结构

项目分类:变压器/电感器 发布时间:2024-11-12 ID:792561
  • 环形带安装座电流互感传感环结构

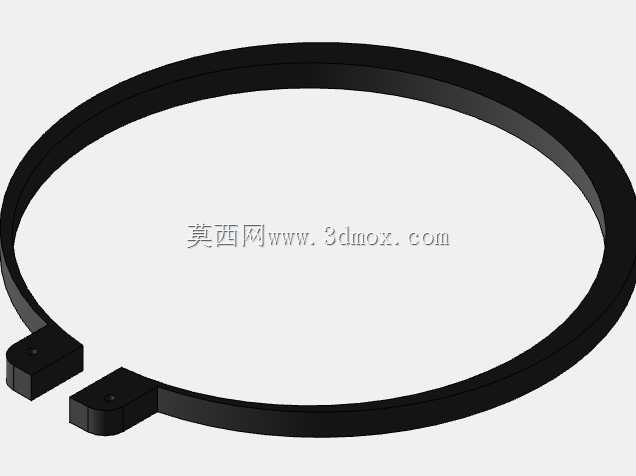

  这款环形带凸耳安装位的构件,是交流稳压类电气设备中配套的电流采样互感环结构,日常在低压配电回路、稳压电源输出端、工业设备电流监测支路中都能见到这类构件的应用,核心作用是通过环形磁路的互感效应,采集穿过环体中心的主回路电流信号,为后续的稳压控制、过流保护、电流计量模块提供精准的采样输入,避免主回路强电直接接入控制板带来的干扰与安全隐患。从结构设计来看,主体采用等截面闭合环形结构,环体截面为规整矩形,这种截面设计一方面能保证磁路的闭合完整性,减少漏磁带来的采样误差,另一方面等截面的环体在绕制感应线圈时,排线均匀度更容易控制,不会出现局部线圈堆叠导致的磁路饱和偏差。环体本身的壁厚经过匹配计算,在满足磁通量传导需求的前提下,

  尽可能压缩径向占用空间,适配多数柜内安装的紧凑空间要求。环体一侧延伸出两个对称分布的凸耳安装座,每个安装座上都预制了沉头安装孔,安装时可以直接通过螺丝将整个环体固定在设备内部的绝缘安装板或者PCB支架上,两个安装孔的中心距经过标准化适配,匹配常规稳压设备内部的安装孔位排布,不需要额外做安装转接件,降低装配复杂度。安装座与环体的衔接位置做了圆弧过渡处理,避免注塑或者绕线加工时出现应力集中,长期在设备内部受温度循环影响时,不会出现衔接位置开裂的问题。从安装边界来看,环体的中心通孔直径需要匹配穿过的主回路线缆外径,预留足够的穿线间隙,避免线缆绝缘层与环体内壁摩擦破损,同时环体外缘到安装座最外侧的尺寸,需要和周边的电容、功率器件、

  散热片保持至少3mm的电气安全间隙,防止高压工况下出现爬电现象。设计这类环形构件时,首先要根据采样电流的量程确定环体的磁路有效截面积,避免大电流通过时磁路饱和导致采样信号失真,其次要考虑安装座的承重能力,因为环体本身绕制线圈后有一定重量,两个凸耳的厚度需要满足螺丝锁紧时的强度要求,不会因为锁紧力过大导致安装座断裂。另外环体的表面粗糙度需要控制在合理范围,绕制线圈时不会因为表面毛刺刮破漆包线的绝缘层,造成线圈匝间短路。在实际应用场景中,这类环形互感环常被用在交流稳压器的电流采样回路,当主回路电流出现波动时,环体上的感应线圈会输出对应比例的电流信号,传递给控制芯片,控制芯片根据信号幅值调整稳压模块的输出,保证后端供电的稳定性;

  同时在过流故障发生时,采样信号超过阈值会触发保护继电器切断主回路,避免后端设备被大电流烧毁。和传统的开合式互感环相比,这种闭合式环形结构的漏磁更小,采样精度更高,适合对电流采样精度要求较高的稳压设备场景,而且一体化的安装座设计,比额外加装固定支架的结构装配效率更高,批量生产时的一致性更好。设计过程中还要考虑环体的材质适配,如果是高频采样场景,环体需要采用高频损耗低的磁芯材质,如果是工频市电场景,采用常规硅钢材质即可,外层的绝缘包覆层需要满足对应电压等级的绝缘要求,避免线圈和磁芯之间出现击穿问题。两个安装凸耳的位置设计在环体的同一侧,安装时整个环体的受力更均匀,不会因为单边固定导致环体长期受应力出现形变,影响磁路的闭合精度。穿线时主回路线缆需要尽量处于环体的中心位置,减少偏心带来的采样误差,所以在设计安装位时,要保证环体安装完成后,中心位置和线缆的走线路径重合,不需要额外调整线缆位置就能保证采样精度。
