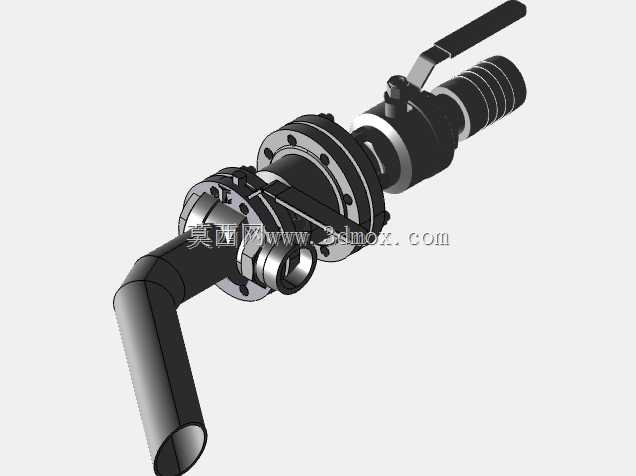

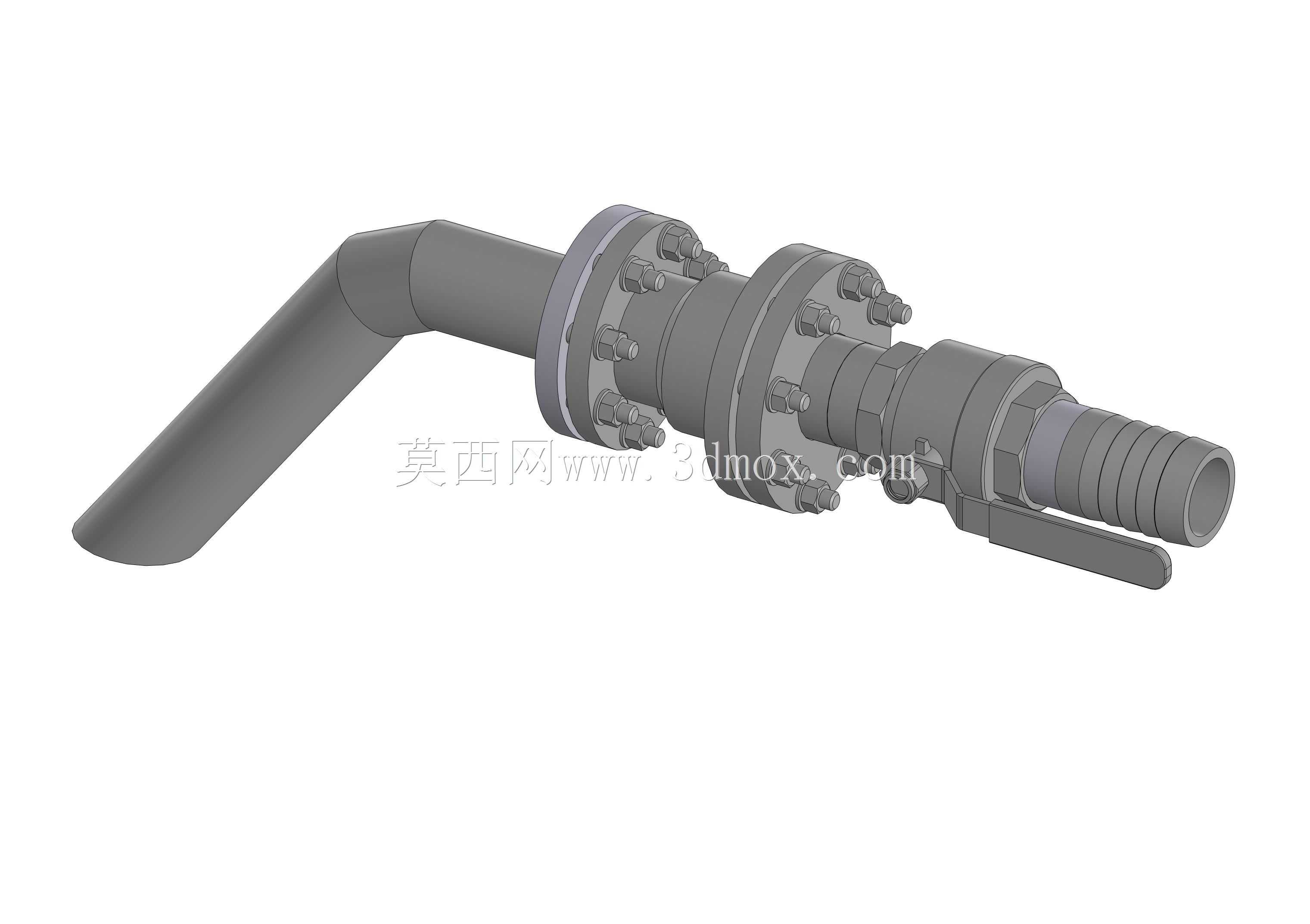

KC-80弯管式虹吸截止控制阀结构

　　在流体输送管路系统中，虹吸类控制阀的应用场景覆盖了化工介质输送、给排水管路截断、粮油加工流体转运等多个需要利用虹吸效应完成介质导流的工况，这类阀件既要承担管路通断控制的核心功能，也要适配虹吸工况下的介质流向特性，避免管路断流后出现介质回流、气阻等影响系统稳定性的问题。这款KC-80型虹吸阀采用弯管式进出流道设计，入口端为90度弯管结构，可直接对接垂直布设的虹吸上升管路，省去管路转接所需的额外弯头配件，减少管路连接点的泄漏风险，同时弯管的曲率半径经过流体阻力优化，介质过流时不会出现局部涡流导致的压损过大问题，适配大流量虹吸输送的工况需求。阀组的连接端采用法兰对接结构，法兰盘上均匀布设多组螺栓紧固位，

　　安装时可通过螺栓预紧力将阀组与上下游管路法兰紧密贴合，配合密封垫片实现高压工况下的密封性能，法兰连接结构也便于后期阀件的检修拆卸，无需大范围拆解周边管路即可完成阀件的更换维护。阀组的控制端采用手柄式启闭结构，手柄的操作力矩经过匹配设计，操作人员无需借助额外加力杆即可完成阀瓣的启闭动作，手柄的布设位置避开了管路安装的操作盲区，在管路密集布设的车间环境中也能顺利完成操作。阀组的出口端为宝塔式软管接头结构，接头表面有多道环形凸棱，可直接对接橡胶、PVC类柔性输送软管，凸棱结构可在软管卡箍紧固后嵌入软管内壁，避免带压输送时软管脱落，适配临时管路接驳、移动式输送设备的管路连接需求。从设计思路来看，这款阀件将管路转接、通断控制、

　　软管接驳三个功能集成在单一阀组上，替代了传统管路布设中需要单独配置弯头、截止阀、软管接头三个独立配件的方案，减少了管路中的连接节点数量，降低了系统泄漏概率，同时也压缩了阀组安装所需的轴向空间，适合安装空间局促的虹吸管路布设场景。在安装边界方面，阀组弯管端的垂直高度、法兰盘的外径尺寸、螺栓孔的分布圆直径都匹配通用80通径管路的安装标准，可直接替换同通径的传统虹吸截止阀，无需对现有管路法兰进行二次加工改造；出口端的宝塔接头外径适配常规80mm内径的输送软管，卡箍安装位预留了足够的操作空间，紧固卡箍时不会被阀身结构遮挡操作空间。阀组内部的流道为等通径设计，过流截面没有突兀的缩径结构，介质通过阀组时的压损控制在较低水平，

　　不会因为加装阀件导致虹吸效应的触发难度提升，也能减少介质内固体杂质在阀腔内的沉积，降低阀件卡涩的故障概率。阀瓣的密封面采用硬质密封结构，可耐受含少量固体颗粒的介质冲刷，适合输送带有少量杂质的流体介质，长期使用也不会出现密封面磨损导致的内漏问题。在实际工况应用中，这类虹吸阀常安装在虹吸管路的最高点下游位置，当需要停止介质输送时，关闭阀瓣即可截断管路，同时配合弯管结构的存水特性，可维持虹吸上升段的介质液位，下次启动时无需重新灌泵排气即可快速建立虹吸，大幅提升间歇式输送工况的作业效率。阀身的结构强度经过承压校核，可满足常规工业管路的工作压力要求，阀体各段的壁厚均匀，不会出现局部应力集中导致的阀体开裂问题，法兰与阀体的连接位置采用过渡圆角设计，可抵消管路安装时的不对中应力，避免长期受力导致的连接位置断裂。
