十字轴式万向节传动连接结构设计

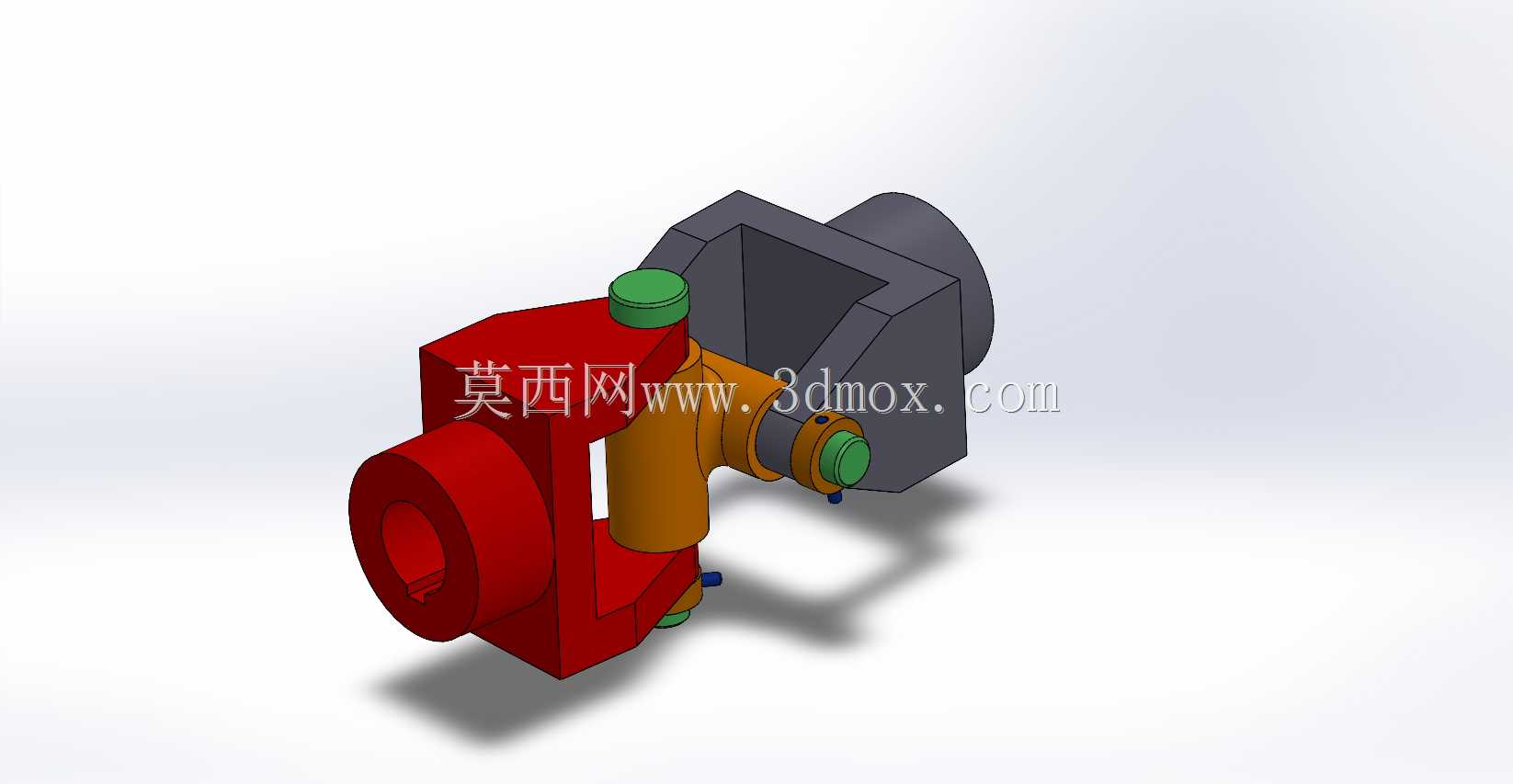

　　在各类需要轴线存在夹角的动力传递场景中，万向节是绕不开的核心传动部件，这套万向节装配结构，主要面向两轴轴线不共线、存在工作偏角的传动工况，常见于工业传动系统、输送设备动力端、小型作业机械的动力输出衔接位置，能够在主动轴与从动轴存在角位移的状态下，持续稳定传递旋转扭矩，避免刚性连接在轴系偏斜时产生的附加弯矩、轴件疲劳断裂问题。从结构设计逻辑来看，这套万向节采用十字轴式核心传动结构，两端分别设置与对接轴匹配的连接法兰结构，其中一端为带内孔的红色叉形架，内孔可直接套接在动力输出轴端，通过侧面的紧固件实现周向与轴向固定，另一端为灰色叉形对接座，可与从动端的连接结构配合，十字轴本体通过铜质轴套与两端叉架连接，轴端设置绿色的密封端盖，

　　能够阻挡外界粉尘、碎屑进入铰接摩擦面，同时留存内部润滑脂，降低铰接位置的转动磨损，延长部件的维护周期。在安装边界层面，设计时充分考虑了常规传动场景的轴系匹配需求，两端连接位的轴孔尺寸适配常见的中低扭矩传动输出轴规格，整体径向轮廓在转动过程中不会超出叉架的最大外圆边界，安装时无需为转动部件预留过大的周边避让空间，可适配安装空间相对紧凑的传动舱体布局；铰接位置的转动间隙经过合理设定，既能够保证两轴之间存在最大15度左右的工作偏角时仍可灵活转动，又不会因间隙过大导致传动过程中产生冲击、回差，保障扭矩传递的平稳性。从功能特性上看，这套结构没有采用复杂的等速传动设计，属于普通十字万向节结构，适用于对传动等速性要求不极端严苛、

　　但需要可靠适应轴系偏角的工况，比如小型输送线的动力衔接、非标设备中跨工位的动力传递、稳压设备内部调节机构的动力传动等场景，结构拆分后包含叉形架、十字轴、轴套、密封端盖、紧固件几个独立零件，每个零件的结构都经过工艺性优化，叉形架的安装面与轴孔位置设置了合理的拔模斜度与加工余量，适合采用常规的铣削、钻削工艺完成加工，十字轴的四个轴颈位置同轴度、垂直度公差按照通用传动部件的精度要求设定，既能够满足转动灵活性要求，又不会因过高的精度要求提升加工成本。在实际选型适配时，需要注意这套万向节的扭矩承载范围匹配中低扭矩的传动场景，不可直接用于大冲击载荷的重型传动链路，安装时要保证两端叉架的轴向定位可靠，避免轴系窜动导致十字轴脱出，

　　铰接位置需要定期补充润滑脂，尤其是在多粉尘、高湿度的作业环境中，密封端盖的完好性需要定期检查，防止杂质进入摩擦面造成轴颈异常磨损。不同于一体式的刚性联轴器，这套万向节结构允许对接的两根轴在设备运行过程中存在小范围的角度偏移，能够抵消设备机架加工误差、安装定位误差带来的轴系不对中问题，降低轴系两端支撑轴承的附加径向载荷，提升整个传动链路的使用寿命，在很多非标设备的设计中，这类万向节结构经常被用来连接电机输出端与远距离布置的执行机构，省去了复杂的轴系对中调整工序，降低设备的装配调试难度。
