紧凑型高速斜齿轮传动箱体结构设计

　　在高速动力传输场景中，齿轮箱的运行平稳性、负载承载能力与维护便捷性直接决定整套传动链路的可靠性，这款斜齿轮传动箱体的设计，正是围绕高速工况下的实际使用需求展开。从实际应用场景来看，这类斜齿轮传动结构常被配套在对传动噪音、振动控制有较高要求的高速动力设备中，比如精密生产线的动力输送单元、中小型高速加工设备的主轴传动端、需要持续稳定扭矩输出的工业风机驱动端，这类场景普遍要求传动部件在长时间连续运行下保持低振动、低噪音，同时能稳定传递额定扭矩，避免因齿轮啮合冲击带来的设备精度衰减。

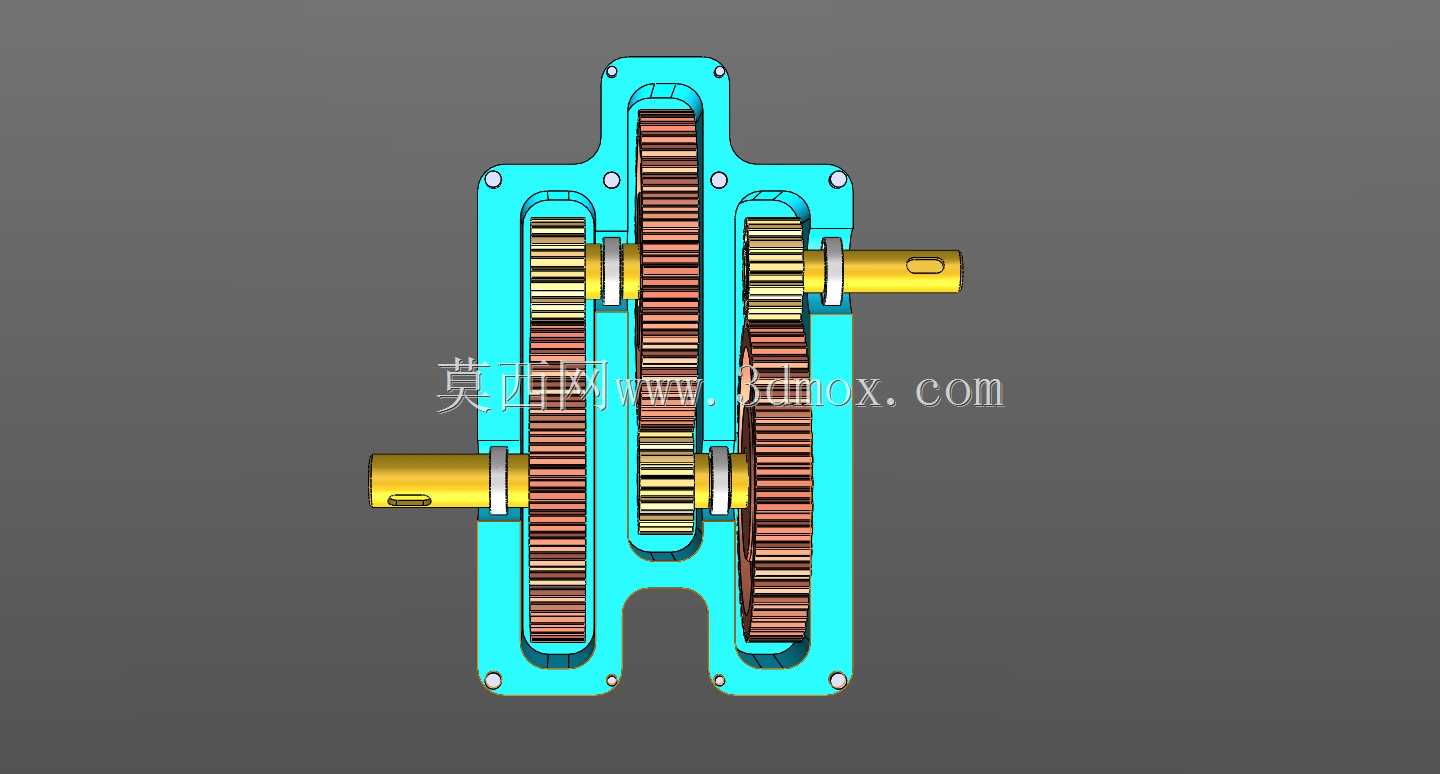

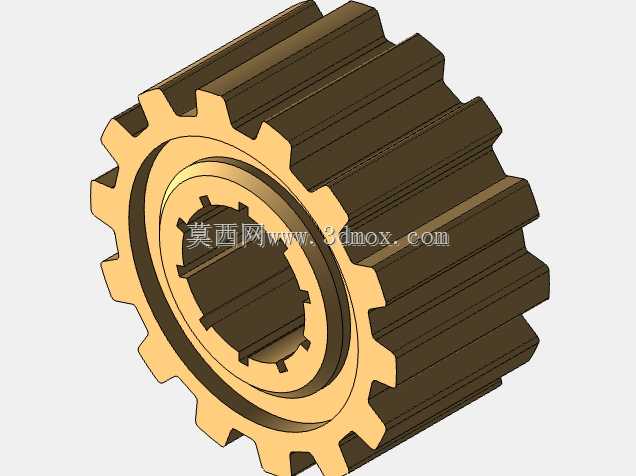

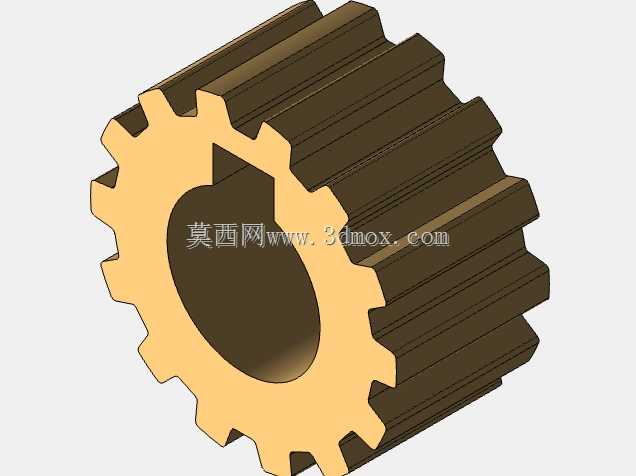

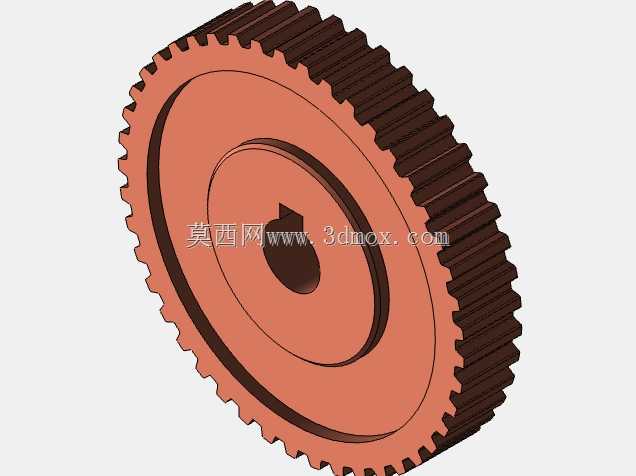

　　从结构功能特性来看，箱体内采用成对布置的斜齿圆柱齿轮啮合结构，相比直齿齿轮传动，倾斜的螺旋齿在啮合过程中会逐步完成齿面接触，不会出现直齿传动整齿突然啮合、脱离的冲击问题，能有效降低运行过程中的噪音与振动，同时斜齿结构的重合度更高，单位时间内参与啮合的齿面面积更大，能实现更均匀的负载分配，在同等模数、齿宽参数下，斜齿结构的扭矩承载能力比直齿结构高出15%-20%左右，更适合高转速下的持续动力传输。齿轮啮合的侧隙、齿面接触斑点位置在设计时都做了针对性优化，确保在额定转速下不会出现偏载、卡滞问题，齿面的受力分布均匀，能有效延长齿轮的使用寿命，减少长期运行后的齿面磨损量。

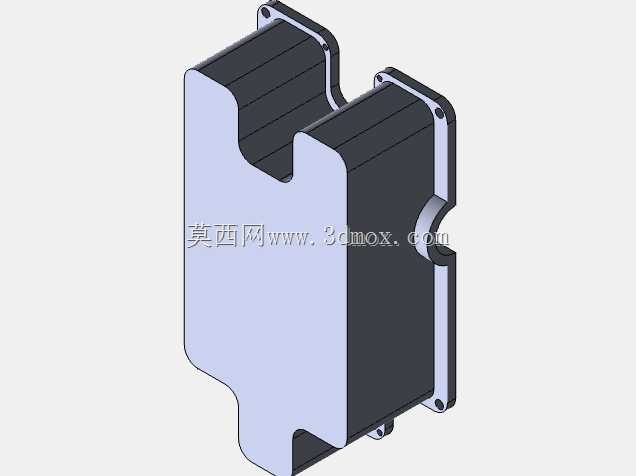

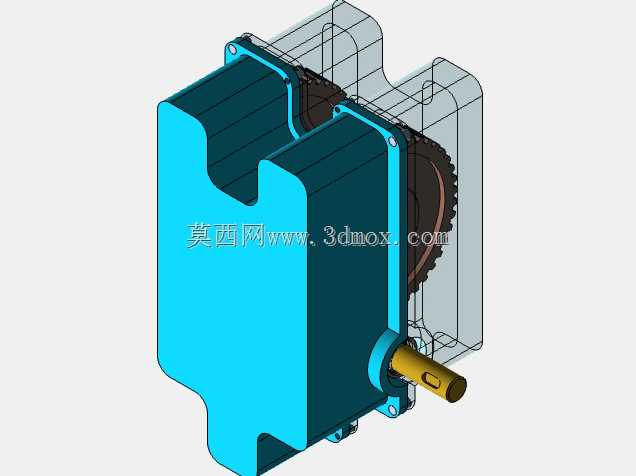

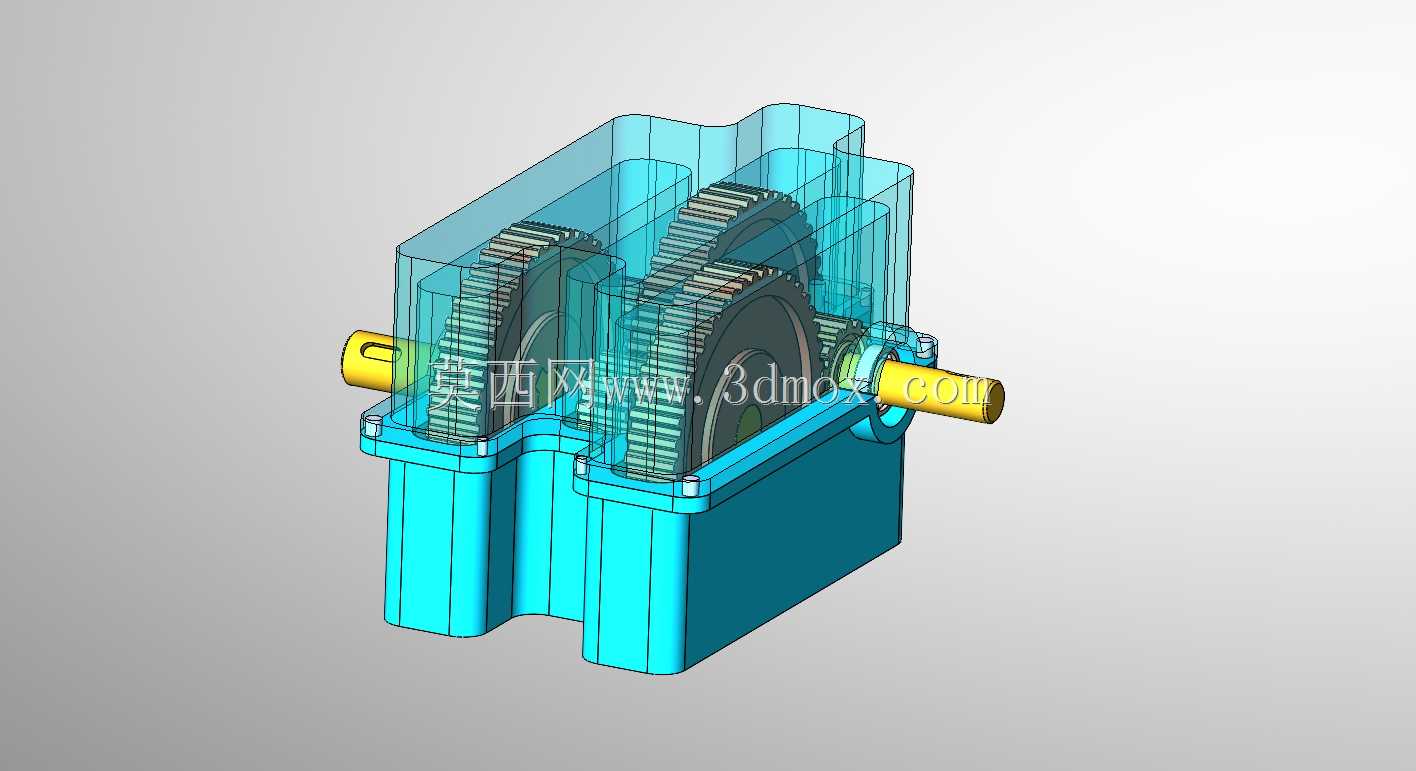

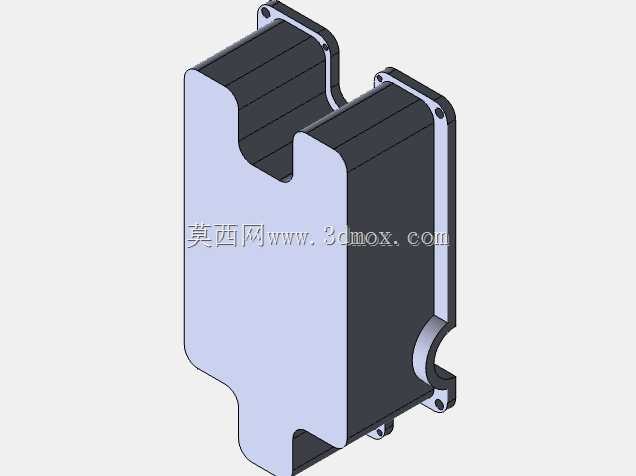

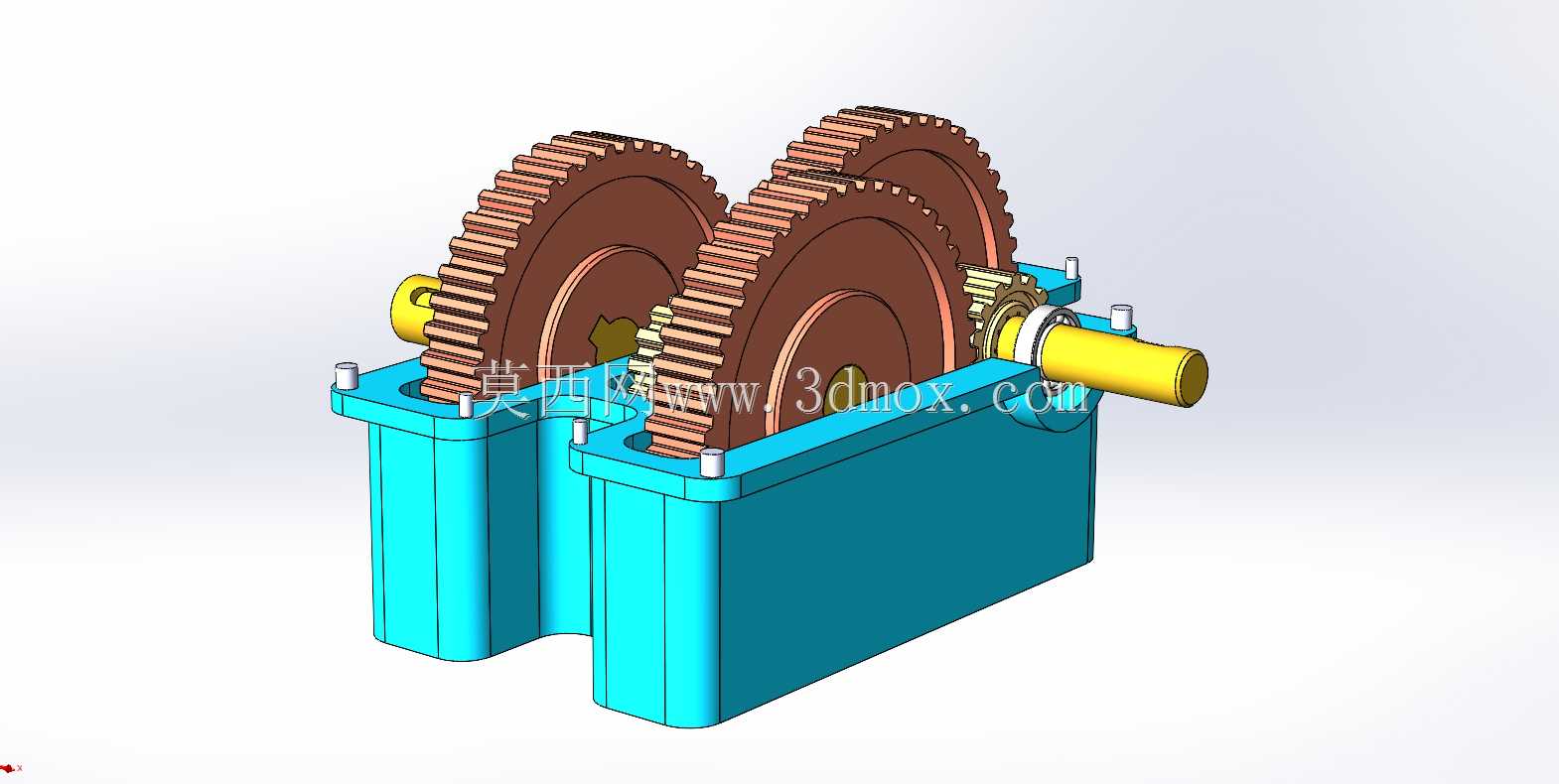

　　箱体的外壳采用分箱式结构设计，上下箱体通过定位销与紧固螺栓完成连接，这种结构一方面能保证箱体的整体刚性，在齿轮啮合产生径向力与轴向力时，箱体不会出现过大的形变导致齿轮轴中心距偏移，保证齿轮啮合精度的稳定性；另一方面分箱结构也方便后期的维护检修，需要检查齿轮磨损情况、更换轴承或者补充润滑脂时，只需要拆开上箱体即可完成操作，不需要将整个齿轮箱从安装基座上完全拆解，能大幅缩短设备维护的停机时间。箱体底部设计有带加强筋的安装基座，安装孔的位置按照通用传动部件的安装尺寸规范做了预留，能适配多数常规设备的安装接口，不需要额外做安装转接板就能完成固定。输入与输出轴分别从箱体两侧伸出，轴端的密封结构采用接触式油封设计，能避免箱体内的润滑脂泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部，破坏齿轮啮合面的润滑环境。

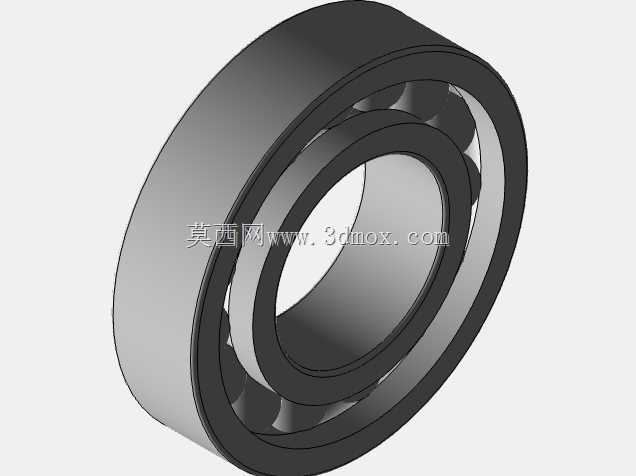

　　在设计思路上，这款斜齿轮箱优先平衡了结构紧凑性与传动性能的关系，整体外形轮廓做了圆弧过渡处理，没有多余的外凸结构，在保证内部齿轮有足够运转空间、箱体壁厚满足刚性要求的前提下，尽可能压缩了箱体的整体体积，能适配安装空间比较局促的设备场景。箱体内部预留了足够的润滑脂存储腔，不需要频繁补充润滑介质就能满足长时间运行的润滑需求，齿轮在运转过程中能通过带油结构将润滑脂均匀带到啮合齿面与轴承位置，保证各个运动摩擦副都能得到有效润滑，降低运行过程中的摩擦损耗。轴系的支撑采用深沟球轴承搭配止推结构的组合，能同时承受斜齿轮传动过程中产生的径向载荷与轴向载荷，避免轴系在高速运转下出现窜动，保证齿轮啮合的中心距始终保持在设计公差范围内。

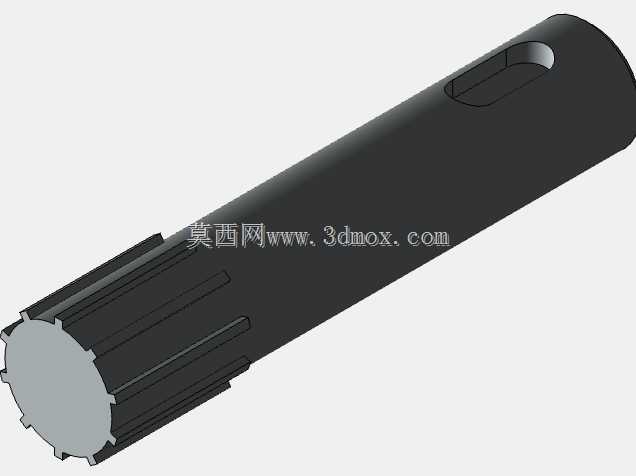

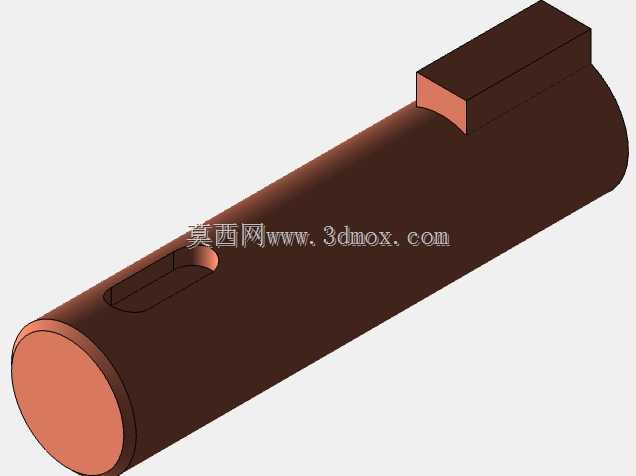

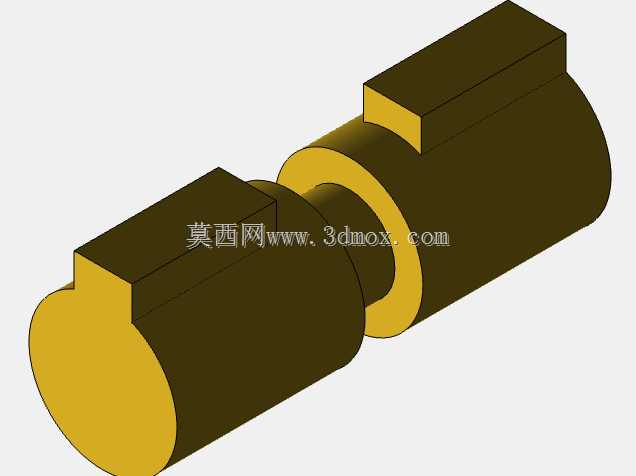

　　从安装边界来看，这款斜齿轮箱的输入轴与输出轴保持平行布置，轴伸长度、轴径尺寸都按照通用传动接口标准设计，安装时只需要保证输入轴与驱动端、输出轴与负载端的同轴度在允许公差范围内，固定好底部安装螺栓即可完成装配，不需要做复杂的现场调整。箱体的外形没有尖锐的棱角，安装时不会与周边设备部件产生干涉，整体重量控制在合理范围内，单人即可完成搬运与安装作业，适合在中小型工业设备上做配套使用。在实际选型匹配时，只需要根据驱动端的额定转速、需要传递的额定扭矩，以及安装空间的尺寸边界，确认参数匹配即可直接配套使用，不需要对箱体结构做二次修改。
