立式电气控制柜体三维设计作品

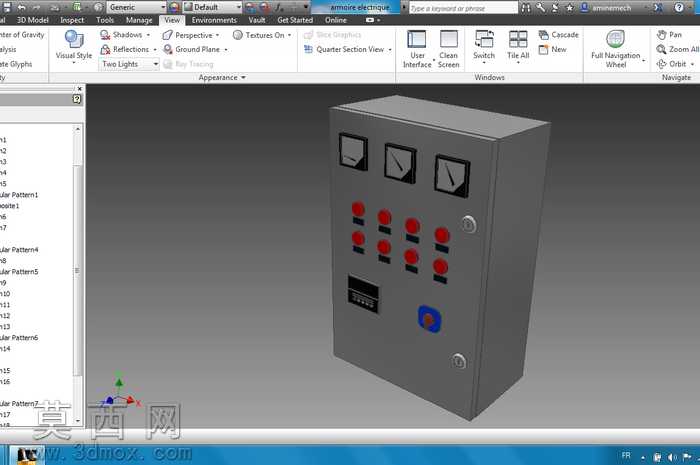

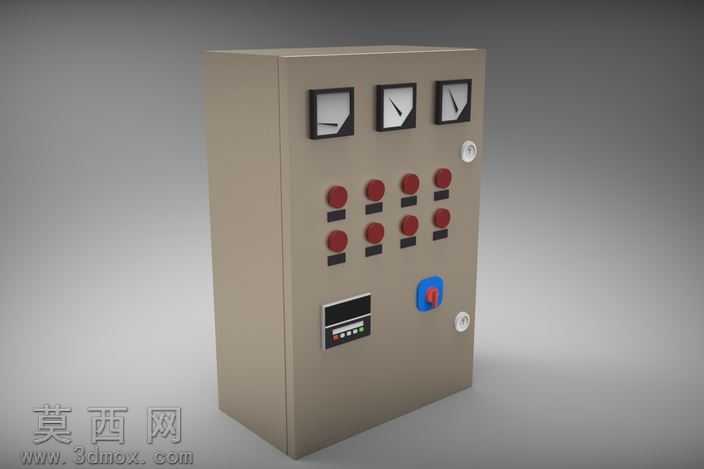

本作品为立式电气控制柜体的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据工业电控柜体的常规尺寸规范确定整体外轮廓的长宽高比例，以长方体为基础基体进行特征切除与拉伸，构建出封闭的柜体主壳体，壳体边缘做了微小的圆角处理，避免尖锐棱角带来的安全隐患，同时还原了钣金柜体的折边工艺特征。面板区域的元件布局严格遵循工业电控设备的操作逻辑进行排布，上部区域依次布置三个指针式显示仪表，每个仪表都单独建模出表盘刻度、指针与外框护圈的细节，还原仪表的真实外观形态；仪表下方分三排布置红色控制按钮，每排按钮的间距保持一致，按钮建模包含按压头、固定基座的分层结构，还原按钮的装配关系；按钮区域左侧设置了数显计数模块，做出模块的显示屏与操作按键的细节，右侧布置了旋转式急停开关，还原急停开关的红色蘑菇头造型与锁止结构特征；柜体面板右侧上下分别布置圆形锁具与控制旋钮，还原锁具的锁孔细节与旋钮的档位标识结构。材质与渲染阶段，柜体主体采用哑光深灰金属材质，模拟工业冷轧钢板喷塑后的表面质感，调整材质的粗糙度参数避免过度反光，还原真实电控柜的哑光漆面效果；按钮头部采用亮面红色塑料材质，与深色柜体形成强烈视觉对比，方便操作人员快速识别操作点位；仪表外框、锁具、旋钮采用亮面金属材质，模拟镀锌金属件的光泽质感，数显模块的显示屏采用半透明深色玻璃材质，还原显示屏的遮光效果。渲染阶段采用三点布光方案，主光源从侧上方打亮柜体正面，突出面板元件的立体层次，辅助光源补充暗部细节避免死黑，背景采用渐变灰色调突出柜体主体，最终渲染图清晰呈现出柜体的整体结构与元件布局细节。设计思路上完全贴合工业现场电控柜的使用需求，所有操作元件都布置在人体站立操作的舒适高度区间，显示元件布置在视线平齐的上部区域，方便操作人员快速读取参数，急停开关布置在便于快速触达的位置，符合电气安全设计规范，整体结构紧凑规整，元件排布整齐有序，既满足电气元件的安装空间需求，也兼顾了操作的便捷性与外观的工业美感，可用于电气方案展示、柜体结构验证、操作培训演示等场景。
