水田乘坐式六行水稻插秧机结构设计

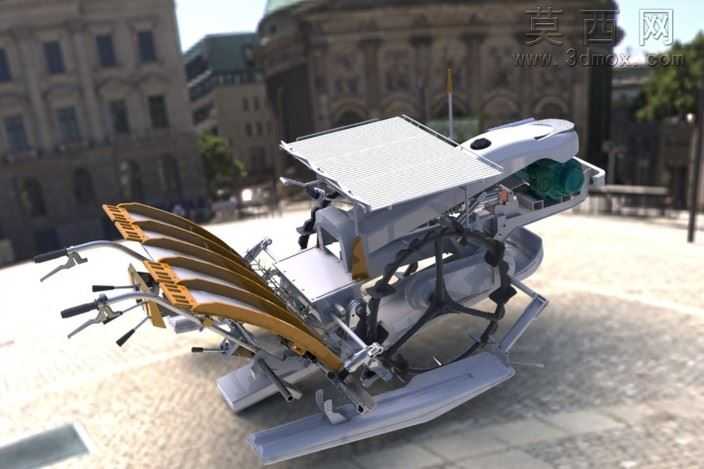

本模型为水田作业场景下的乘坐式水稻插秧机完整三维结构，建模过程严格遵循实际农机的工程尺寸比例，对插秧机的各功能模块进行了精细化还原。建模阶段首先完成整机的基准框架搭建，以浮船式水田行走底盘为基础基准，依次完成行走轮系、动力传输单元、秧苗承载平台、分插机构、送秧机构的层级装配，所有部件间的装配约束均按照实际机械的运动配合关系设置，可直观呈现各机构的联动逻辑。材质渲染环节针对不同部件的实际材质属性做了区分设置：水田行走叶轮采用耐磨橡胶搭配金属轮毂的复合材质，还原其在泥泞水田中的抓地防滑特性；分插机构的秧针、传动杆件采用高硬度合金钢材质，表面做金属哑光防锈处理；秧苗承载台采用轻量化工程塑料材质，模拟实际农机的减重设计；机身浮板采用高强度玻璃钢材质，呈现出耐水腐蚀的光滑表面质感；动力舱外壳采用钣金烤漆材质，还原农机外壳的防护涂层效果。结构设计上完整还原了六行插秧的作业布局，分插机构采用曲柄摇杆式栽插结构，可精准模拟取秧、运秧、插秧、回程的完整作业动作循环；送秧机构设置了纵向送秧与横向移秧的配合结构，保证秧苗供给的连续性；行走轮采用水田专用的叶片式铁轮结构，搭配可调节的浮板支撑结构，可适配不同深度的水田作业环境；机身操作区域预留了驾驶位与操作扶手的安装位，各调节杆件的位置均符合人机工程学设计要求。整体建模过程对各部件的连接节点、传动路径都做了清晰的表达，没有出现结构干涉的问题，可用于农机结构原理演示、作业过程仿真以及相关农机设计的参考使用，完整呈现了乘坐式水稻插秧机从行走系统到作业执行系统的全部机械结构逻辑。
