澳新地区专用7针扁平拖车连接插座

　　在澳新地区的拖挂类车辆使用场景中，这类7针扁平拖车插座是挂车与牵引车之间电气连接的核心部件，主要承担灯光信号、制动信号以及部分低压供电的传输功能，适配当地道路交通法规对拖挂设备信号连接的强制要求，常见于家用拖挂房车、小型货运拖板、露营拖挂装备的电路对接场景，区别于欧式圆形拖车接头，该类扁平结构的插座是澳新市场拖挂配件的标准配置件。

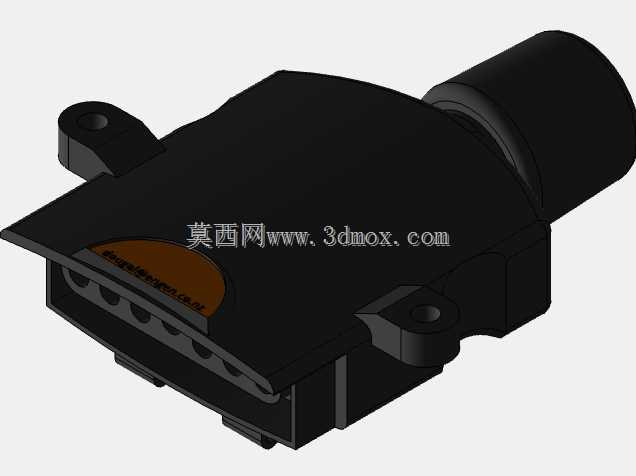

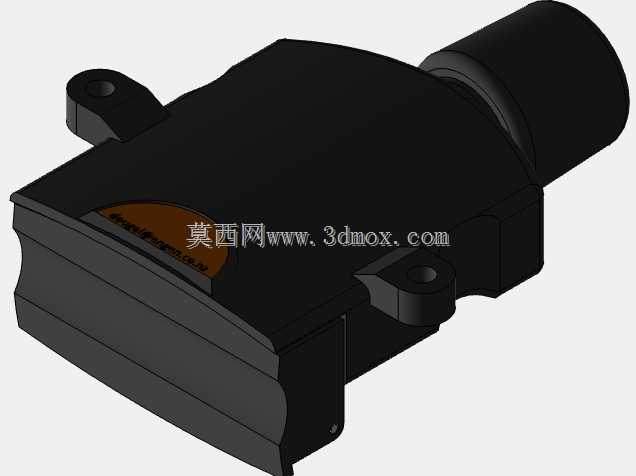

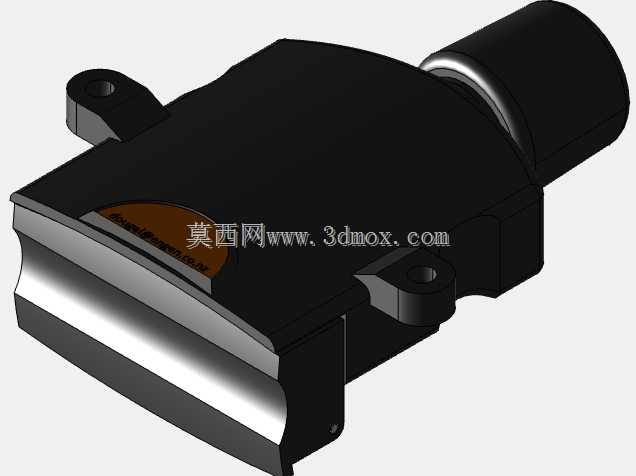

　　从结构设计来看，这款插座采用侧出式出线结构，主体外壳为高强度工程塑料材质，表面做了哑光耐磨处理，能够抵御户外行驶过程中的砂石冲击、雨水侵蚀以及紫外线老化，两侧延伸出带安装孔的固定耳，安装孔位做了金属衬套预埋处理，避免长期车辆振动下塑料孔位出现开裂松脱的问题，安装时可直接通过螺栓固定在牵引车后保险杠或者专用安装支架上，固定耳的间距符合当地拖挂配件的通用安装尺寸规范，不需要额外做支架改孔就能适配多数在售乘用车辆的后挂点位。

　　插座的插接端做了阶梯式导向结构，插合时不需要刻意对准针脚位置，顺着导向槽推入就能完成对接，内部7根导电插针采用镀锡铜材质，每根插针之间做了绝缘隔筋设计，避免车辆行驶振动导致针脚偏移出现短路问题，插座内部自带锁止结构，插合到位后会自动卡入插头的锁止槽，即使在颠簸非铺装路面行驶也不会出现接头松脱断电的情况，需要分离时按下插座侧面的解锁按键就能顺利拔出插头，操作力度经过调校，既不会因为误触导致脱开，也不会因为锁止力过大导致拆卸困难。

　　在建模设计过程中，需要重点关注几个尺寸边界：首先是插接端面的配合公差，插针的伸出长度、绝缘隔筋的高度、导向槽的宽度都需要严格匹配对应插头的尺寸，公差带控制在0.1mm以内，避免出现插合过松接触不良或者插合过紧无法装配的问题；其次是安装耳的位置度，两个安装孔的中心距、安装面与插接端面的垂直度需要控制在形位公差要求范围内，否则装车后会出现插座歪斜，导致插头无法正常插合；另外尾部的出线护套位置需要做圆弧过渡处理，避免线束反复弯折出现线皮破损，出线口的内径适配常规的7芯拖挂车用线缆，同时预留了密封胶圈的安装槽位，装配时打胶或者加装密封圈后可以达到IP67级别的防水要求，满足雨天行驶、高压水枪洗车的使用需求。

　　从实际使用的角度出发，这类插座的内部导电件做了防反接设计，不同功能的针脚位置有固定的排布规则，对应转向灯、刹车灯、示宽灯、倒车灯、接地等不同线路，装配时不需要额外做线序校对，按照针脚标识对应压接线缆即可，外壳内部预留了足够的接线空间，即使是0.75平方的多股车用电线，也能顺利完成接线操作，不会出现内部空间拥挤导致线皮被压破的问题。插座的整体外形做了流线型处理，没有突出的尖锐棱角，行驶过程中可以降低风阻，同时减少泥水、灰尘在插座表面的堆积，日常清理只需要用湿抹布擦拭即可，外露的金属部件都做了镀锌防锈处理，长期在沿海高盐雾环境下使用也不会出现锈死无法拆卸的问题。
