伊顿CharIynn4000系列205cc液压马达三维设计

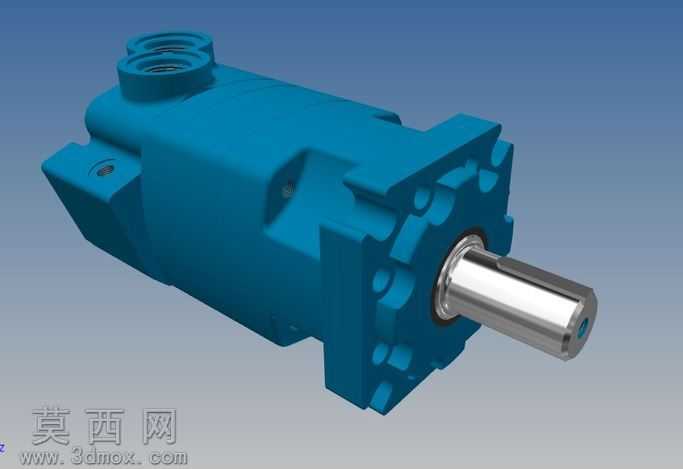

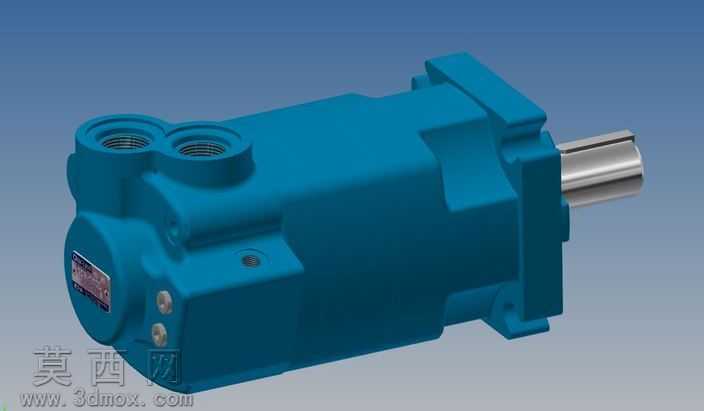

本作品为伊顿CharIynn4000系列205cc规格液压马达的三维建模设计，建模过程严格参照该系列液压马达的实物测绘尺寸与官方公开的产品结构参数完成，整体还原度较高。建模阶段首先梳理摆线液压马达的核心结构逻辑，将整体拆分为输出轴组件、端盖壳体、配流结构、定子转子副、进出油口连接段、安装法兰等多个独立子模块，在三维建模环境中逐一对各零件进行特征建模：针对输出轴部分，精准还原轴径尺寸、键槽结构、轴肩定位台阶以及表面粗糙度对应的材质表现，还原金属轴类零件的加工质感；壳体部分采用一体化实体建模，还原铸造壳体的外形轮廓、安装定位孔位、进出油口的内螺纹结构、壳体表面的铭牌安装位以及工艺堵头、固定螺栓的细节结构，壳体表面做哑光蓝色涂装材质模拟工业液压元件的漆面效果，金属螺栓、油口内壁做金属镀锌质感的材质区分，不同材质的粗糙度、反光度参数经过反复调试，渲染后能够清晰区分漆面、金属加工面、螺纹结构的视觉差异。模型的内部结构也做了完整还原，包括摆线针轮啮合副的齿形轮廓、配流盘的油道结构、密封沟槽的位置尺寸，各零件之间的装配关系完全符合实际产品的装配逻辑，可直接用于装配干涉检查、结构原理演示等场景。设计过程中优先保证关键安装尺寸、接口尺寸的准确性，进出油口的螺纹规格、输出轴的伸出长度、安装法兰的孔位间距均与实物保持一致，可直接用于液压系统集成的布局参考、设备改造的适配验证，也可作为液压元件教学演示的三维素材使用。渲染阶段采用工业产品常用的渐变蓝背景，搭配柔和的侧方主光源与补光，突出壳体的曲面轮廓与金属零件的质感，整体视觉效果清晰直观，能够完整展现该款液压马达的外观特征与结构特点。
