福特351V型八缸汽车发动机结构模型

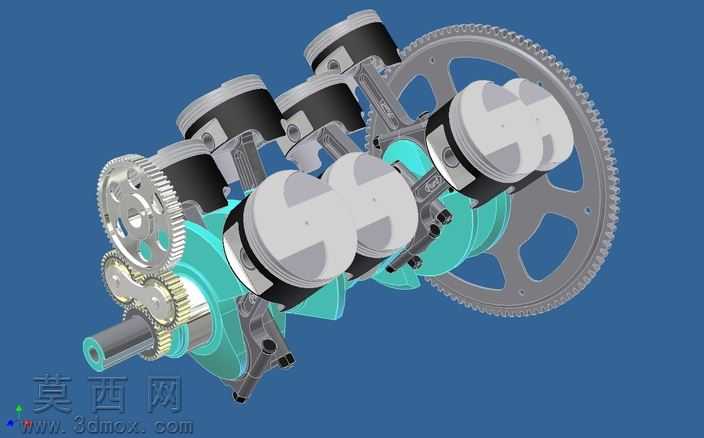

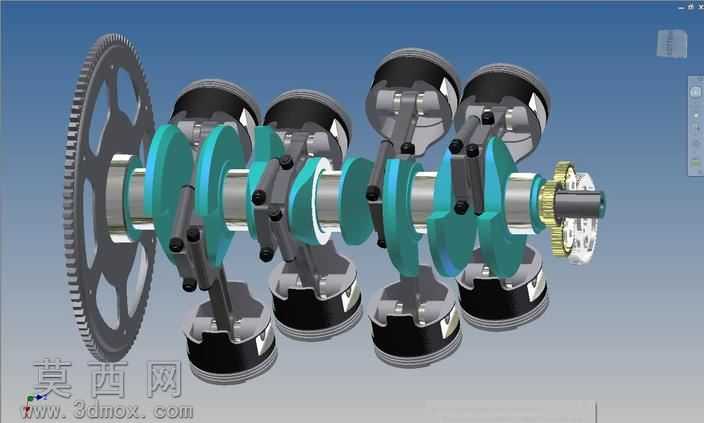

本模型为福特351汽车发动机的完整结构三维建模作品，采用Autodesk Inventor完成全参数化建模，完整还原了该款V型八缸发动机的核心机械结构。建模过程中首先梳理V型发动机的缸体排布逻辑，确定两列气缸的夹角参数，依次完成缸体、曲轴、连杆、活塞组件的建模：曲轴部分严格按照发火顺序设计曲柄销的相位角度，对主轴颈、曲柄臂、平衡块的结构做了精准还原，平衡块的配重轮廓经过参数调整，匹配活塞连杆组的往复运动质量；连杆部分区分大头、杆身、小头结构，大头的剖分结构、连杆轴承的安装位都做了细节刻画，杆身的工字型截面符合实际发动机的轻量化设计逻辑；活塞部分还原了活塞顶的燃烧室凹坑造型、活塞环槽的分层结构、活塞销座的加强筋设计，精准还原活塞在气缸内的往复运动配合关系。配气机构与传动系统部分，建模还原了正时齿轮组的啮合结构，包括曲轴正时齿轮、中间惰轮、凸轮轴正时齿轮的齿形参数，保证齿轮传动比匹配发动机的正时逻辑；凸轮轴的凸轮型线按照进排气门的升程规律设计，挺柱、推杆、摇臂的传动链路结构完整，可直观呈现配气机构的动作过程。发动机后端的飞轮齿圈做了细节刻画，齿圈的轮齿参数、飞轮的减重孔结构都按照实物比例还原，前端的皮带轮、附件安装位也做了对应结构呈现。材质与渲染方面，缸体部分采用青绿色金属漆模拟原厂铸铁缸体的涂装质感，活塞顶面采用银灰色磨砂金属材质还原铝合金活塞的表面质感，曲轴、齿轮、飞轮等钢制部件采用深灰色金属材质搭配细微的粗糙度参数，模拟锻钢部件的金属光泽，活塞环、轴瓦等部件采用差异化的金属色区分不同零件，渲染时采用柔和的侧方打光，清晰呈现各部件的装配层级与结构轮廓，整体模型装配关系完整，可用于发动机结构教学、机械原理演示以及相关改装设计的参考。
