ABUS全天候防水防尘挂锁结构设计

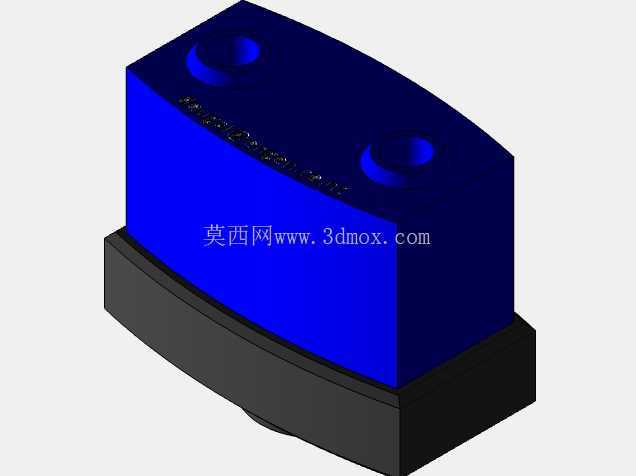

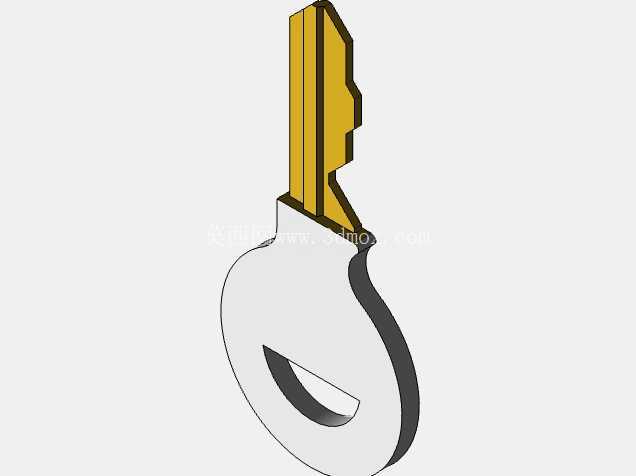

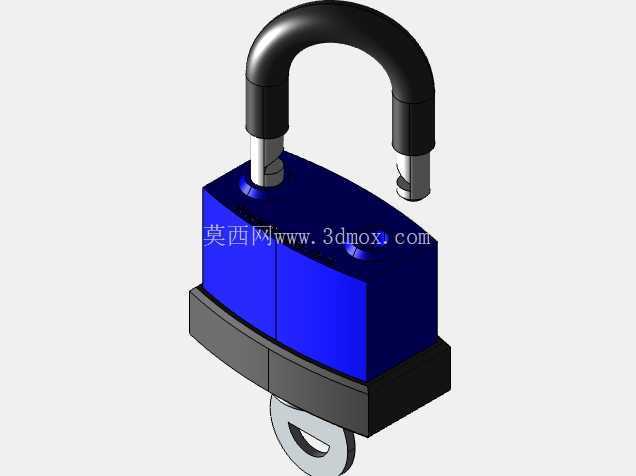

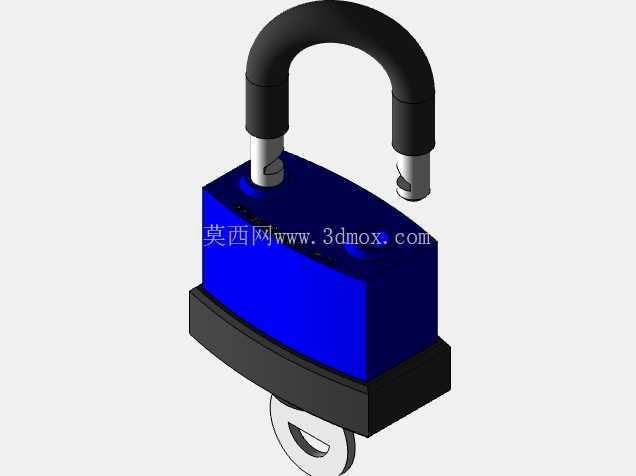

　　在户外电力设施巡检、仓储户外货区管控、露天设备运维、沿海作业平台固定等场景中，普通挂锁长期暴露在温差大、高湿高盐、多粉尘的环境下，很容易出现锁梁锈死、锁芯卡滞、密封失效进水的问题，轻则导致锁具无法正常开启影响运维效率，重则出现锁具提前失效造成物资遗失、设备误操作的安全隐患，这类场景对锁具的全天候适配能力有极高的要求。这款挂锁的结构设计，首先围绕户外长期使用的密封可靠性展开，锁体主体采用上下分层的拼接结构，下部为高强度工程塑料基座，上部锁芯容纳腔做了周圈的止口搭接设计，锁梁与锁体配合的位置加装了弹性密封套，当锁梁处于闭合状态时，密封套会完全包覆锁梁与锁体的配合间隙，阻挡雨水、粉尘、盐雾进入锁芯腔体，避免内部锁止机构出现锈蚀卡滞。锁梁采用弯曲成型的高强度合金钢材质，表面做了硬化防锈处理，两端的锁止卡位做了不对称设计，其中一端为固定铰接位，另一端为活动锁止位，锁梁开启后可以保持单侧铰接悬挂状态，不会出现锁梁与锁体分离遗失的情况，同时锁梁的摆动角度经过限位设计，开启后不会过度翻转磕碰锁体表面，也方便现场运维人员单手完成开锁、上锁操作，不需要额外腾出手放置锁体，适配高空作业、狭小空间作业时的操作需求。锁体底部额外设置了一个金属挂环结构，这个结构主要用于配套安全锁具的挂牌使用，在电力检修、设备停机维护的场景中，可以将警示挂牌直接穿入底部挂环，避免挂牌脱落导致的误操作风险，同时这个挂环也可以配合钢缆使用，将锁具与固定点位连接，防止锁具被随意丢弃或者遗失。从安装边界来看，这款挂锁的锁梁净空高度经过优化，既可以适配常规的锁鼻厚度，也能满足部分加厚设备柜门、集装箱锁扣的穿装需求，锁体整体外形做了圆弧过渡处理，没有尖锐的外凸棱角，避免在搬运、操作过程中刮蹭操作人员或者设备表面，锁体的蓝色外壳部分采用耐候性工程塑料注塑成型，长期紫外线照射下不会出现明显的老化脆裂，下部的黑色基座为抗冲击材质，即使从两米左右的作业高度意外跌落，也不会出现壳体开裂、内部结构错位的问题。在锁止机构的设计上，内部采用弹子锁芯结构，锁止卡舌与锁梁的卡位配合面做了硬化处理，抗撬、抗剪切能力满足户外安防的常规需求，锁芯的入口处做了防尘挡片设计，平时处于常闭状态，钥匙插入时会自动顶开挡片，避免日常使用中粉尘、小虫进入锁芯造成堵塞，同时锁芯位置做了下沉设计，雨水落在锁体表面时会顺着锁体的斜面流走，不会在锁芯位置积留渗入。不同于普通民用挂锁的轻量化设计思路，这款全天候挂锁的所有结构配合都预留了足够的公差余量，即使在-30℃到70℃的环境温度区间内，不同材质的热胀冷缩量也不会导致锁梁卡滞、密封失效，在高湿度、有凝露的环境中，内部腔体的微小透气结构可以平衡内外气压，避免出现负压吸水的问题，同时内部金属零件都做了镀层防锈处理，即使有微量水汽进入腔体，也不会在短时间内出现锈蚀卡滞。在实际选型适配时，需要注意锁梁的直径与待安装锁鼻的孔径匹配度，这款挂锁的锁梁直径适配大部分工业场景的标准锁鼻，不需要额外对锁鼻进行扩孔改造，锁体的整体重量控制在合理区间，既保证了足够的结构强度，也不会因为过重导致长期悬挂时把薄型锁鼻拉扯变形。从三维建模的角度来看，这款挂锁的模型完整还原了打开、关闭、锁梁摆动三种不同的配置状态，每个状态下的零件配合关系都完全符合实际装配逻辑，密封套的形变位置、锁梁的转动限位、底部挂环的连接结构都做了精准的还原，既可以用于锁具类产品的结构设计参考，也可以用于户外安防场景的三维布局演示、设备运维流程的仿真动画制作，帮助设计人员在做户外设备、仓储设施的安全防护设计时，更直观地评估锁具的安装空间、操作便利性，避免出现锁具选型不当导致的安装干涉、操作不便等问题。
