电吉他琴身主体分层结构三维设计

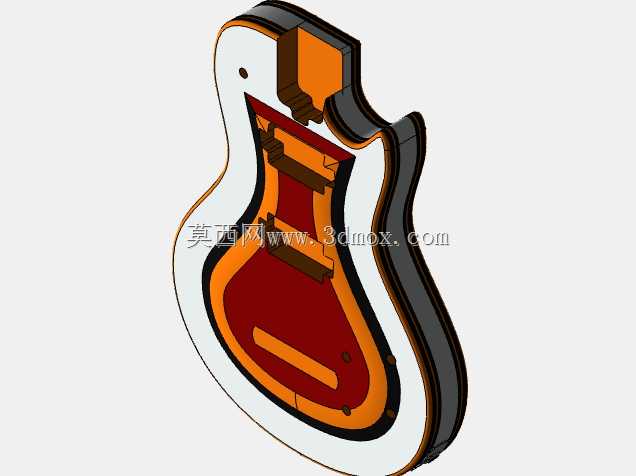

　　该琴身结构作为电吉他的核心承载基体，日常应用场景覆盖电吉他量产装配、定制化手工琴改装、乐器维修配件替换以及乐器结构教学演示多个领域，实际使用中需要承担琴颈连接固定、拾音器与电路元件容纳、琴桥与拉弦板安装定位、演奏时的握持支撑多重功能，所有结构设计都围绕乐器声学特性、演奏握持手感、部件装配兼容性三个核心维度展开。从结构分层来看，该模型采用多层复合叠层设计，最外层为白色饰面层，向内依次为黑色结构缓冲层、橙色功能承载层、深红色核心腔体层，不同层级之间采用定位止口配合，装配时可通过胶接或者隐藏式螺钉完成固定，避免外露连接件破坏外观完整性。设计过程中首先确定琴身的经典双缺角轮廓，该轮廓经过多版握持姿态模拟，上缺角预留高把位演奏的手臂避让空间，

　　下缺角贴合坐姿演奏时的大腿支撑弧度，琴身整体厚度控制在42mm到45mm区间，边缘做R3到R8的渐变圆角过渡，避免演奏时硌伤手臂，同时兼顾不同手型使用者的握持舒适度。腔体设计上，核心深红色层预留了拾音器安装槽、电路走线腔、电位器安装孔位，拾音器槽位采用标准双线圈拾音器的安装尺寸，槽边预留1.2mm的调节余量，方便后期更换不同规格拾音器时调整安装高度，走线腔采用连通式设计，从琴颈连接位置一直延伸到琴桥安装区，所有过线位置做R2圆角处理，避免穿线时刮伤导线绝缘层，电位器安装位预留标准M8螺纹嵌件安装槽，可直接压装铜质嵌件完成电位器、输出接口的固定。琴颈连接位置采用嵌入式榫接结构，榫槽深度为18mm，配合面做0.2mm的过盈余量，

　　装配时可通过木螺钉从琴身背面完成锁紧，保证琴颈与琴身的连接刚性，避免长时间使用后出现琴颈偏移、共振异常的问题。琴桥安装区域做局部加厚处理，厚度比周边区域高3mm，安装面平面度控制在0.05mm以内，保证琴桥安装后与琴身的贴合度，避免弦振传递过程中出现能量损耗，影响延音表现。安装边界方面，琴身背面预留了背带钉的安装孔位，上下两个孔位的中心距为380mm，孔位深度为10mm，适配标准规格的背带钉安装，琴身侧面预留了输出接口的安装沉孔，沉孔直径为16mm，深度为12mm，可直接安装标准6.35mm音频输出插座。分层结构的设计同时兼顾了重量控制，不同层级采用不同密度的材质搭配，外层饰面层采用低密度装饰材质，

　　中间缓冲层采用阻尼特性较好的材质吸收多余共振，核心承载层采用高密度材质保证结构刚性，整体重量控制在2.2kg到2.5kg区间，长时间站立演奏不会产生过重的负重感。所有安装孔位的位置都经过装配干涉校验，拾音器安装后与琴弦的垂直距离可在3mm到8mm之间自由调节，电位器旋钮安装后突出琴身表面的高度为8mm，符合常规操作的按压、旋转行程需求，电路腔预留了屏蔽层安装空间，可在腔体内壁粘贴铜箔完成电磁屏蔽，降低演出时的电磁杂音干扰。该结构的分层设计也方便后期的外观改装，外层饰面层可单独更换不同配色、不同纹理的材质，不需要改动内部核心承载结构，降低定制改装的加工成本，各层级的定位止口设计也能保证改装装配时的位置精度，避免出现层间错位影响外观和装配精度。
