电吉他固定式琴桥下半段结构设计

　　该结构为电吉他固定式琴桥的下半承载段，是电吉他琴身与琴弦连接系统的核心受力构件，主要应用于量产型实心电吉他的琴弦固定与振动传导场景，承担琴弦拉力传递、弦高基准定位、琴身结构衔接的核心作用。从实际使用场景来看，这类固定式琴桥结构多用于硬摇滚、金属风格的电吉他产品，相比浮动式颤音琴桥，其结构刚性更强，琴弦振动传导效率更高，音准稳定性更优，能够承受六根琴弦合计近400N的静态拉力，同时在演奏推弦、揉弦等技巧时不会出现结构位移导致的音准偏移。

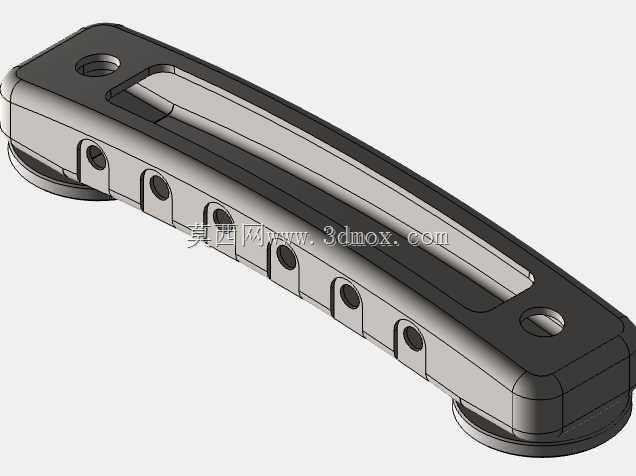

　　从功能特性上看，该构件作为琴桥的下半基座部分，上表面设置有连续的长条形凹槽，用于嵌装琴桥上段的弦码调节组件，凹槽两侧的平面为弦码滑动提供基准定位面，保证弦码在调整弦距时始终保持与琴颈指板的平行度。构件两端的沉头通孔为琴桥与琴身的安装固定孔，采用沉头设计可避免安装螺栓突出表面剐蹭演奏者手掌，孔位的中心距严格匹配主流电吉他琴身的预埋螺母安装尺寸，安装时可直接嵌入琴身预先铣削的安装槽内，底部两个圆柱形凸台为定位销结构，插入琴身对应的定位孔后可完全限制构件的横向与纵向位移，无需额外调整即可保证琴桥与琴颈的相对位置精度。

　　构件侧面均匀分布的六个通孔为琴弦穿弦孔，每个孔位对应一根琴弦的穿入路径，孔口做了R0.5的圆角倒钝处理，避免琴弦穿入时被锐边割伤导致断弦，孔的轴线与构件上表面呈3度倾角，该角度经过反复验证，能够保证琴弦从穿弦孔穿出后与弦码支撑点形成稳定的下压力，避免琴弦在剧烈演奏时从弦码槽内脱出。构件整体采用锌合金压铸成型后做表面哑光黑镀铬处理，既保证了结构的整体强度，又能避免金属表面反光影响舞台演出效果，同时镀层的耐磨性能可满足常年使用的磨损需求，不会因为琴弦摩擦、手掌汗液腐蚀出现表层脱落。

　　从设计思路上看，该结构在建模阶段优先做了受力路径的优化，将两端安装孔与侧面穿弦孔之间的壁厚做了加厚处理，通过有限元受力模拟验证，在满负载琴弦拉力下，构件中部的最大形变量仅为0.02mm，完全不会影响弦高的定位精度，避免长期使用后出现琴桥中部塌陷导致的弦高降低、打品问题。构件的所有外边缘都做了R1以上的圆角过渡，没有尖锐棱角，一方面是压铸工艺的脱模需求，减少压铸时的应力集中，避免零件成型后出现开裂变形，另一方面也能提升演奏时的握持触感，避免演奏者手掌在琴桥区域移动时被棱角划伤。

　　在安装边界尺寸上，该构件总长度为84mm，总宽度为14mm，主体厚度为8mm，两端安装孔的中心距为76mm，适配市面上绝大多数ST、LP型电吉他的琴桥安装槽尺寸，底部定位凸台的直径为6mm，凸台突出主体底面的高度为2mm，对应琴身安装槽的定位孔深度为2.2mm，安装后构件底面与琴身表面完全贴合，没有悬空间隙，保证琴弦振动能够直接通过构件传递到琴身木质结构，提升吉他的整体共鸣效果。穿弦孔的直径为2.2mm，可兼容009到013规格的全套电吉他琴弦，无需扩孔即可适配不同粗细的琴弦使用需求。构件上表面的长条形凹槽深度为2mm，宽度为6mm，槽内的底面平面度公差控制在0.01mm以内，保证弦码组件装入后能够顺滑滑动，不会出现卡滞，同时弦码底部与槽面完全贴合，没有间隙，避免振动传导时出现不必要的能量损耗，影响延音表现。
