汽车盘式制动片结构三维建模作品

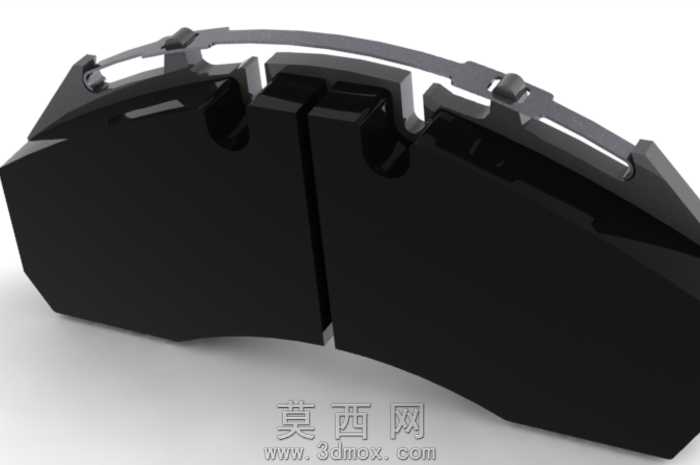

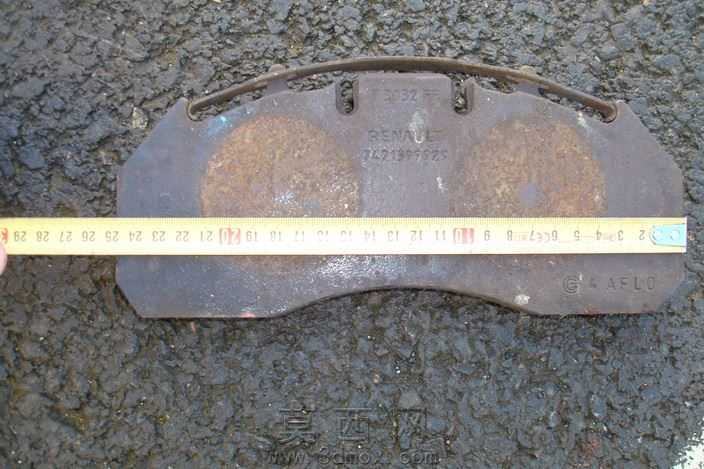

本作品为汽车盘式制动片的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体严格参照量产乘用车制动片的真实尺寸比例进行1:1还原，完整复刻了制动片的双片对称式结构特征。建模初期先绘制钢背的二维轮廓草图，精准定位钢背的安装卡扣位、消音片贴合面、摩擦材料粘接面的边界尺寸，通过拉伸、切除等基础特征完成钢背基体的构建，对钢背边缘的冲压倒角、卡扣的弹性卡接结构做了细化处理，还原了钢背与制动卡钳安装位的适配结构。摩擦块部分采用分块式建模思路，还原了摩擦材料上的排屑沟槽、倒角斜面以及磨损指示槽的结构，沟槽的宽度、深度均参考真实制动片的散热排屑需求设定，摩擦块与钢背的粘接面做了贴合度校验，确保两个部件装配后无错位间隙。材质渲染阶段，为钢背部分赋予哑光黑色电泳涂层材质，还原金属基材经表面处理后的低反光质感，对卡扣的金属弹性卡爪部分添加轻微的金属反光效果，区分不同部件的材质差异；摩擦块部分赋予高粗糙度的深色复合材料材质，添加细微的颗粒质感来模拟摩擦材料的表面肌理，整体渲染采用柔和的工作室漫反射光源，多角度呈现制动片的结构细节，避免强反光造成的结构特征遮挡。建模过程中对制动片的安装定位尺寸做了参数化约束，可通过修改关键尺寸参数快速适配不同车型的卡钳安装需求，双片对称的结构布局完全对应实车同轴安装的使用状态，摩擦块的厚度、钢背的厚度均参考常规乘用车制动片的耐用性设计标准设定，排屑沟槽的走向设计兼顾了制动过程中粉尘排出与散热气流的引导需求，卡扣结构的弹性形变预留量也在建模中做了合理设置，确保模型结构符合真实产品的装配逻辑，可用于汽车制动系统的结构展示、装配教学以及相关零部件的设计参考。
