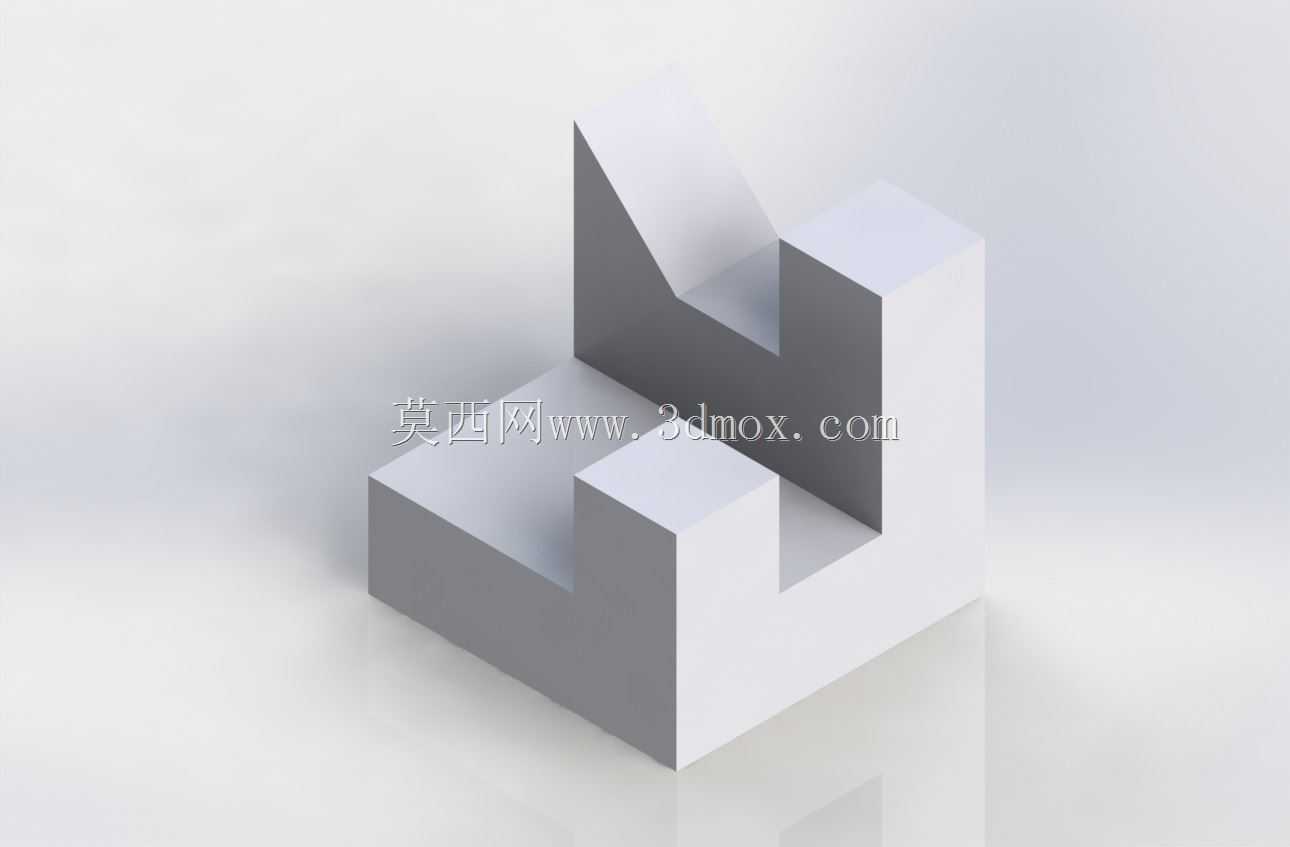

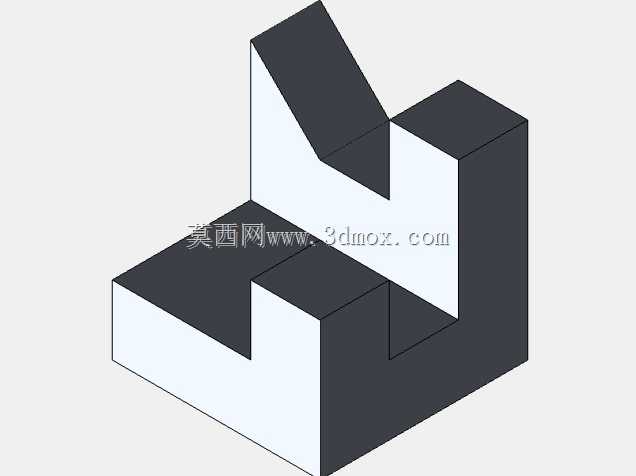

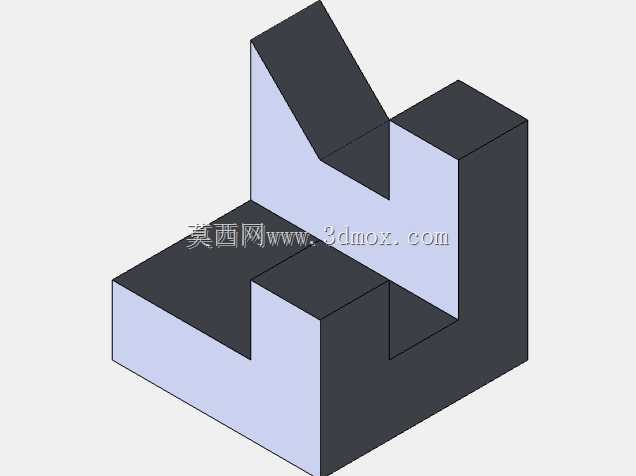

等距凹凸组合块体结构三维建模

　　这类凹凸组合的等距块体结构，常作为机械装配中的定位基准构件使用，在工装夹具的定位模块、自动化生产线的工件承载座、模块化装配的拼接单元中都有广泛应用场景。实际生产中，这类构件的核心作用是通过凹凸面的精准配合，实现相邻部件的无偏移定位，减少装配过程中的调整工时，同时依靠块体自身的刚性结构，承载装配或加工过程中的侧向载荷与垂直压力，避免配合部位出现形变错位。从结构设计逻辑来看，该构件采用正交凹凸的对称布局，凸起块与凹陷槽的尺寸公差严格遵循基孔制配合要求，凸起部位的拔模斜度控制在0.5度以内，既保证装配时的导向顺滑，又能避免配合间隙过大导致的定位精度损失。设计过程中优先考虑了安装边界的适配性，构件整体底面为完整平面，

　　可直接通过螺栓固定在设备工作台面或工装基板上，底面预留的沉孔位置避开了内部应力集中区域，保证螺栓锁紧时不会导致块体出现微变形。外形尺寸上，构件的整体长宽高比例遵循等距设计原则，每个凸起块的边长与凹陷槽的宽度保持一致，可实现同规格构件的多方向拼接组合，满足不同工位的定位需求，比如在多工件同步加工的工装板上，可根据工件的外形尺寸，灵活拼接多个该类块体组成定制化定位型腔，无需重新加工整块定位板，大幅缩短工装准备周期。从功能特性层面分析，该结构的直角过渡部位均设置了R0.3的微小圆角，避免热处理或长期受力时出现应力开裂问题，同时所有外露面的粗糙度要求控制在Ra1.6以内，减少配合面的摩擦损耗，延长构件的使用寿命。在实际选型应用时，

　　需要注意配合面的平面度公差，安装时需先清理基板面的铁屑与杂物，避免底部垫屑导致构件倾斜，影响定位精度；若用于有切削液喷淋的加工场景，可在凹陷槽的角落设置直径2mm的排液孔，避免槽内积液积屑导致配合卡滞。这类块体结构的建模过程中，优先采用草图拉伸加布尔运算的方式构建，所有特征完全参数化，可根据实际使用场景的尺寸需求，直接修改参数调整整体大小与凹凸块的尺寸比例，无需重新绘制草图，适配不同规格的工件定位需求。相较于一体加工的异形定位块，这种模块化的凹凸组合块体通用性更强，备件储备成本更低，单个构件出现磨损时可直接替换，无需整体更换整套工装，在中小批量多品种的加工生产场景中，能有效降低工装投入成本，提升产线换型效率。结构的受力分析层面，垂直方向的载荷主要由底部完整平面传递到安装基板，侧向载荷则通过凹凸面的贴合面传递，相邻拼接的块体之间可通过侧面的定位销实现互锁，进一步提升整体结构的刚性，避免大载荷下出现块体移位的问题。
