BBOX30V1方形行星齿轮传动箱结构

　　在桌面级协作机器人关节模组、小型自动化输送线的动力端改造、实验室非标测试设备的扭矩传递单元选型中，这类紧凑型方形行星齿轮箱的出镜率一直很高。不同于常规圆形法兰输出的行星减速结构，这款BBOX30 V1传动箱采用方形本体设计，核心出发点就是适配安装空间局促、对安装基准面平面度要求更高的集成场景——很多小型设备的动力安装位本身就是挤压铝型材的平面槽位，方形本体可以直接贴靠型材基准面完成定位，不需要额外加工转接法兰，能省掉不少安装调试的辅助工序。

　　从实际传动特性来看，这款齿轮箱设定的18:1减速比，刚好覆盖了小型直流驱动电机的常用输出区间：常规30mm级别直流电机在几千转的额定转速下，经过该减速箱的扭矩放大后，输出端可以获得稳定的低转速大扭矩输出，足够驱动小型负载做精准的位置转动，不会因为减速比过小导致输出扭矩不足，也不会因为减速比过大造成传动回差累积影响控制精度。齿轮副的材质选用冷轧钢加工，太阳轮和行星轮都经过硬化处理，在连续往复转动的工况下，齿面的耐磨表现要优于粉末冶金压制的齿轮件，能承受频繁正反转带来的冲击载荷，适合在自动化设备的频繁启停工位长期运行。

　　安装边界的设计上，这款齿轮箱的本体截面为55mm×55mm的正方形，整体重量控制在683克，不会给小型设备的悬臂结构带来额外的负载负担。输入端的安装孔采用4个M4螺纹孔，孔位分布的节圆直径为47mm，和市面上多数30系列伺服、步进电机的输出法兰尺寸直接匹配，不需要额外做转接板就能完成电机和齿轮箱的同轴装配，中心距的定位公差控制在合理范围内，装配时只要对准止口就能保证输入轴和太阳轮的同轴度，避免出现偏载导致的齿轮异常磨损。输出端采用直径12mm的实心轴设计，轴上预留了长60mm的键槽，键槽规格为4×2mm，其中有效配合长度为55mm，不管是安装同步带轮、联轴器还是直接连接负载转盘，都能通过平键传递扭矩，不会出现轴和连接件之间的打滑问题；输出轴的轴端还加工了M4的螺纹孔，可以通过端盖螺丝锁紧外接连接件，防止高速转动时连接件脱出。输出端的轴承采用深沟球轴承支撑，能同时承受径向和一定的轴向载荷，在带轮传动这类存在径向力的工况下，也能保证输出轴的转动稳定性，不会出现轴端跳动超标的问题。

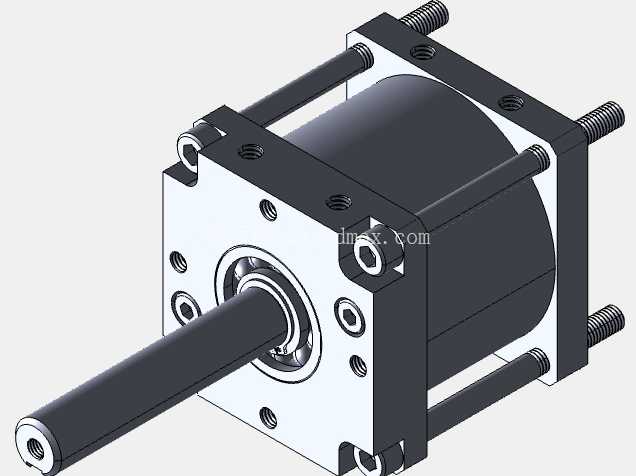

　　从结构设计的细节来看，这款齿轮箱的箱体采用拉杆式锁紧结构，四根长拉杆贯穿前后端盖，把内齿圈和箱体壳体压紧成一个整体，装配时不需要在箱体侧面打锁紧螺丝，整个箱体的外表面没有突出的安装螺丝，外观更规整的同时，也避免了侧面螺丝突出影响安装贴靠的问题。前后端盖和内齿圈的配合面都做了止口定位，装配后的同轴度有保证，不会因为拉杆锁紧力不均匀导致箱体变形卡滞齿轮。这种拉杆式结构还有一个好处，就是后期维护拆解很方便，只要松开四根拉杆的螺母，就能把整个齿轮箱拆开，检查内部行星轮的磨损情况，更换润滑脂，不需要暴力撬开箱盖损伤配合面。

　　在实际选型适配的时候，要注意这款齿轮箱的输出轴中心距离安装基准面的高度为18mm，设计设备安装板的时候要对应留出足够的避让空间，避免输出轴转动时和安装板发生摩擦。箱体的四个角都预留了安装通孔，可以从前端或者后端穿螺丝把齿轮箱固定在设备机架上，不管是电机前置还是输出端前置的安装方式都能适配，不需要额外改动安装孔位。齿轮箱内部的润滑采用脂润滑方式，出厂时已经填充了足够的润滑脂，正常使用工况下不需要频繁补充润滑，维护成本很低，适合在免维护要求高的小型自动化设备上使用。

　　不同于大规格工业行星减速机追求的超大扭矩输出，这款小型行星齿轮箱的设计核心是紧凑、易集成、装配适配性强，在很多对安装空间有严格限制的场景下，比如小型AGV的驱动轮减速单元、3D打印设备的挤出机构传动、医疗检测设备的样本转盘转动驱动，这类方形小尺寸行星齿轮箱都能很好地满足使用需求，既不会占用过多的设备内部空间，又能提供稳定可靠的减速传动效果，帮助设计人员在有限的空间内完成动力传动系统的布局。
