高精度NEMA17步进电机结构设计

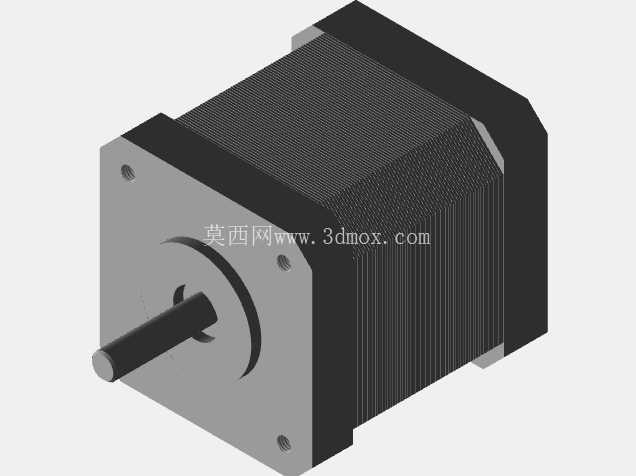

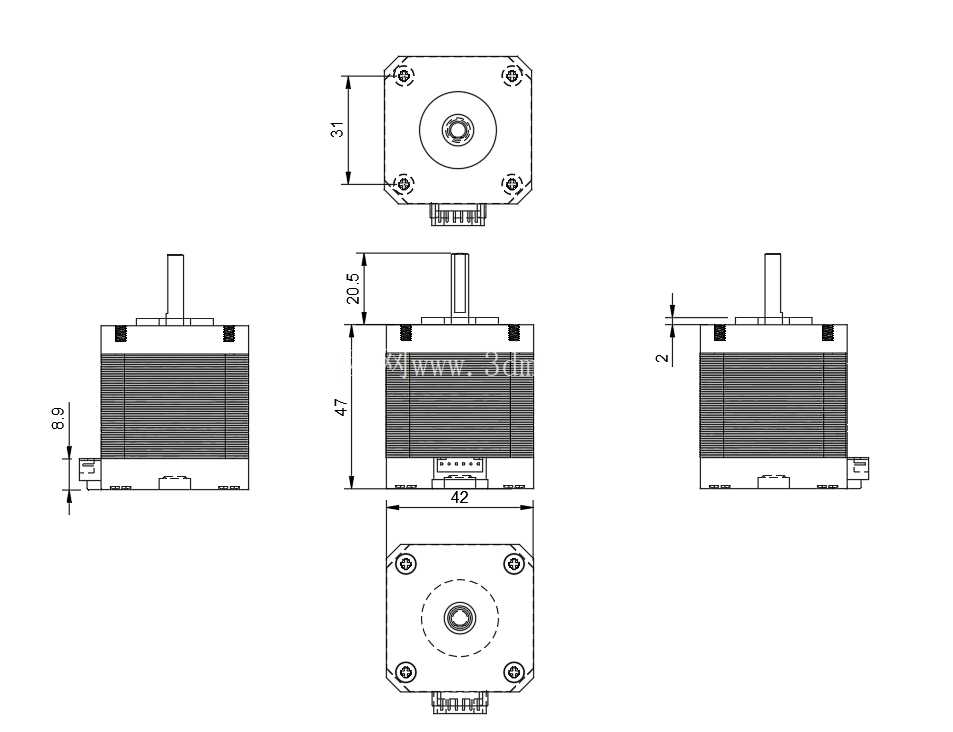

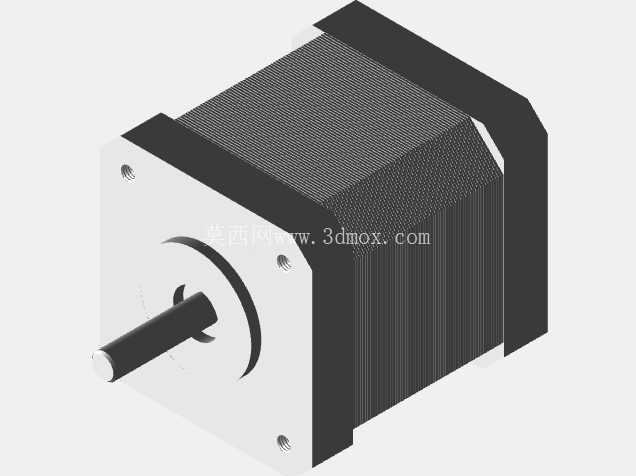

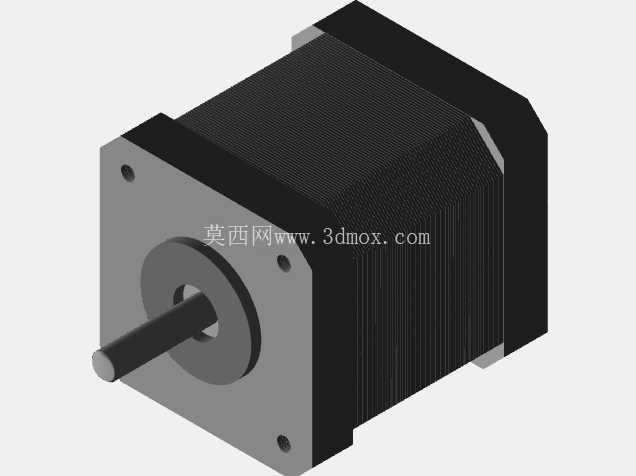

　　在桌面级自动化设备、小型数控作业平台、协作型机械臂关节以及消费级自动化作业单元的设计选型中，42系列即NEMA17规格步进电机始终是小负载高精度传动场景的核心执行部件，这类部件的三维结构建模精度，会直接影响后续整机装配的干涉校验、安装工装设计以及传动链路的同轴度调校效率。这款步进电机的结构设计完全围绕实际装机的全流程需求展开，没有做冗余的外观修饰，所有结构特征都对应实际生产装配的硬性要求。从安装边界来看，电机主体采用标准方形安装法兰布局，四个安装孔位的位置度公差严格遵循行业通用安装规范，适配绝大多数现成的电机安装座、同步轮传动支架以及直线滑台的安装接口，设计时特意将安装孔的有效深度控制在合理区间，

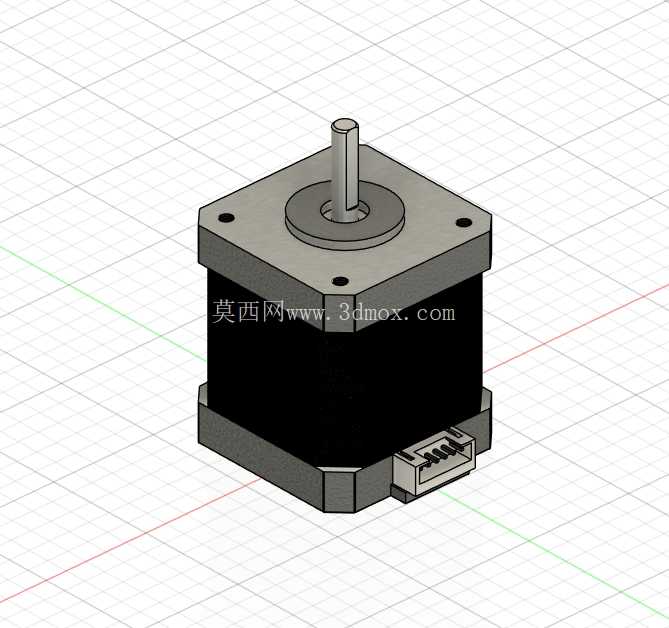

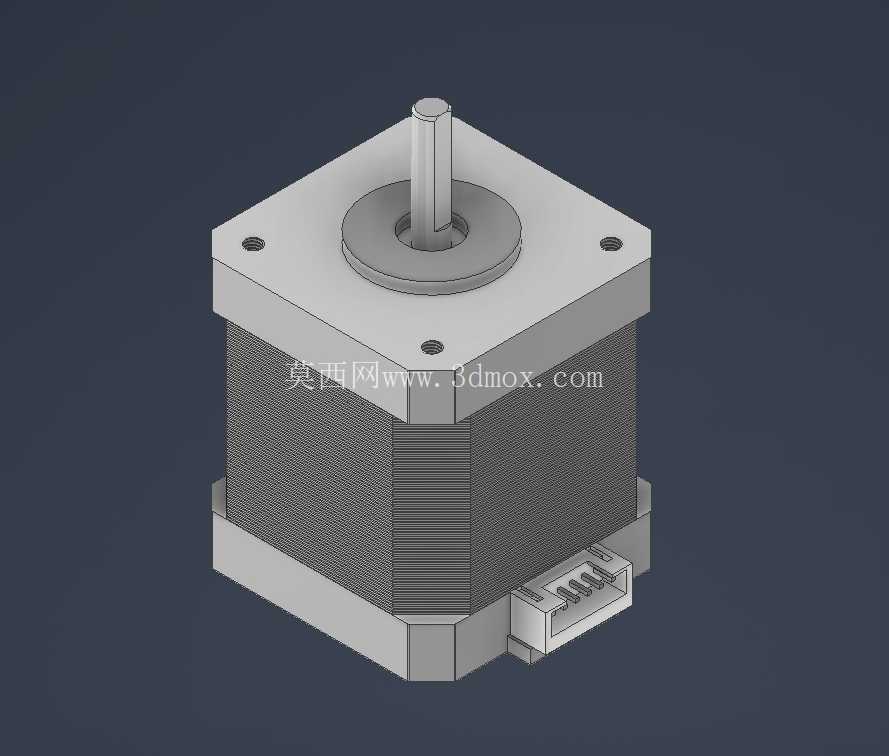

　　既保证M3规格安装螺丝锁附时的螺纹啮合长度足够，不会出现滑牙或锁附不到位的问题，也避免孔深过深击穿电机端盖，触碰内部定子绕组造成绝缘损坏。输出轴部分采用带D型切面的圆柱轴设计，这种结构是小扭矩步进电机的经典防呆设计，装配同步轮、联轴器或者传动齿轮时，D型切面可以和紧固件的顶丝形成可靠的面接触，相比光轴靠顶丝点接触锁附的结构，能大幅降低高速启停、频繁正反转工况下的传动打滑概率，轴伸长度和直径也匹配常规的传动件安装尺寸，不需要额外做轴的二次加工就能直接适配市面上绝大多数标准传动配件。电机尾部的接线接插件采用侧出布局，这种布局相比后出接插件的设计，能有效压缩电机轴向的安装占用空间，在一些轴向安装空间局促的场景，比如小型雕刻机的Z轴传动、

　　3D打印设备的挤出机驱动位置，侧出接插件不会和后方的安装结构、走线槽产生干涉，接插件的引脚定义和外形尺寸也匹配行业通用的配套线束，不需要单独定制接线就能直接完成电气连接。建模过程中对电机的定子外壳、端盖配合止口、轴承安装位都做了等比例的细节还原，做整机装配校验时，可以直接用这个模型检查电机和周边结构的安全间隙，比如和同步带的避让距离、和设备外壳的通风间隙、和走线的弯折空间预留，不需要再手动测量实物尺寸反复调整结构。这款电机的保持扭矩适配0.5kg到5kg区间的负载传动需求，在小型自动化设备的点位传动、低速精准定位场景下，不需要额外搭配减速箱就能满足传动精度要求，对应的安装结构设计也充分考虑了不同工况的散热需求，

　　外壳的散热筋结构和实际量产产品完全一致，做热仿真分析时也能获得更贴近实际的仿真结果，避免设计阶段对电机散热能力预估不足，导致长时间运行后出现扭矩衰减、失步的问题。对于结构设计从业者来说，这类标准化传动部件的高精度模型，能大幅缩短整机设计的周期，不需要从零开始绘制电机的每一处细节，直接调用就能完成安装位的匹配、干涉检查以及BOM清单的梳理，也能在方案评审阶段更直观地展示整机的传动布局，提前发现安装空间不足、传动链路干涉等潜在问题，减少后续打样迭代的次数。
