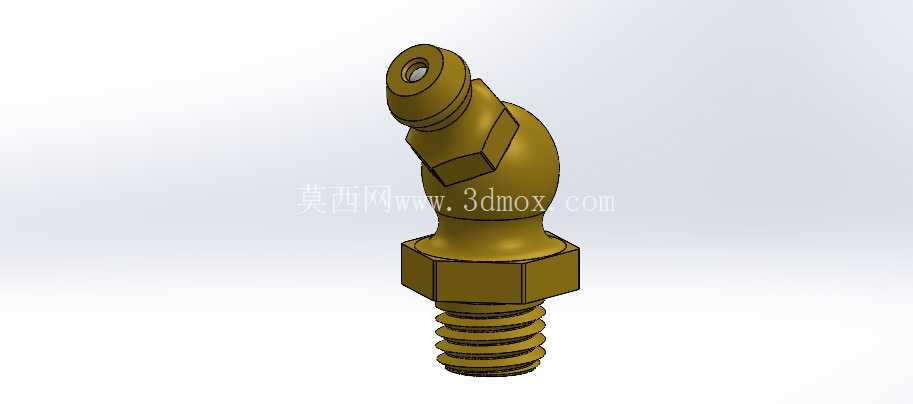

45度弯角外螺纹式润滑脂注油嘴结构

　　在各类需要定期加注润滑脂的运动副维护场景里，这类弯角式润滑脂注油嘴是再常见不过的小零件，别看它尺寸不大，却直接决定了设备润滑维护的便利性与密封可靠性。日常设备运维中，很多安装位置受周边结构遮挡，直式油嘴根本没法对接黄油枪枪头，45度弯角的结构设计，刚好能避开周边的突出结构、护罩或者相邻零部件，给注油作业留出足够的操作空间，不用为了加注润滑脂特意拆卸周边的防护件或者相邻部件，能大幅缩短日常维护的作业时间。

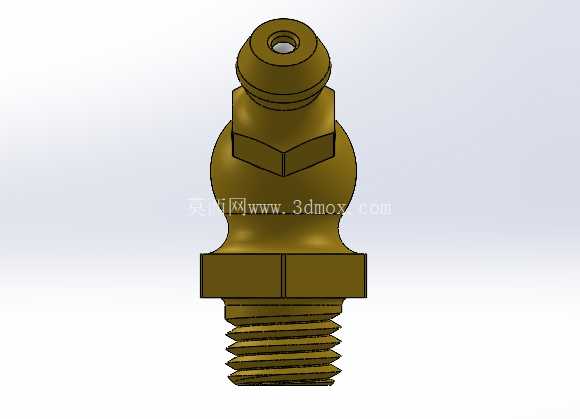

　　从功能实现逻辑来看，这个零件的核心作用有两个，一是作为润滑脂注入设备内部轴承、导轨、销套等摩擦副的通道，二是在非注油状态下实现可靠密封，避免外界的粉尘、切削液、水汽顺着注油通道进入摩擦副内部，同时也防止设备运行过程中内部的润滑脂从注油口反向渗漏。整个零件的结构可以分成几个功能段：最下方的外螺纹段是安装接口，采用的是通用的管螺纹规格，加工时需要保证螺纹的同轴度，拧入设备预设的螺纹孔后，螺纹配合面就能实现初步密封，螺纹根部的六角凸台是安装受力位，用标准开口扳手或者套筒就可以完成拧紧作业，设计时给六角对边尺寸留了足够的标准扳手适配余量，不会出现扳手卡不住、拧不动的情况，六角台的下端面和设备安装面贴合，能进一步限制油嘴的拧入深度，避免拧入过深顶到内部油道，或者拧入深度不足导致螺纹配合长度不够、密封失效。

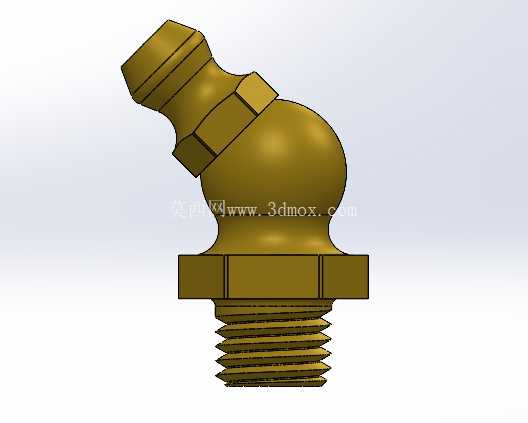

　　六角台往上的过渡段做了圆滑的曲面过渡，没有尖锐的棱角，一方面是避免应力集中，因为设备运行过程中难免有振动，应力集中的位置很容易出现疲劳断裂，尤其是在一些有冲击载荷的工程机械、冲压设备上，圆滑过渡的结构能大幅提升油嘴的抗振能力；另一方面曲面过渡也能让内部的油道保持顺滑的转角，润滑脂注入的时候不会在转角位置出现淤积，注油阻力更小，哪怕是黏度较高的低温润滑脂，也能顺利通过油道进入摩擦副。弯角段的角度经过实际场景验证，45度的弯折角度既不会因为弯角过大导致油道弯折处通径缩小太多，也不会因为角度太小起不到避让周边结构的作用，内部油道在弯折位置做了等通径设计，不会出现局部缩径的问题，避免长期使用后润滑脂里的杂质在缩径位置堆积堵塞油道。

　　最上方的注油对接段是和黄油枪枪头配合的位置，外形做了多级锥面过渡，能适配市面上绝大多数标准规格的手用、气动黄油枪枪头，对接后枪头的锁扣能牢牢卡在锥面位置，注油过程中不会出现滑脱、漏脂的问题。注油口内部自带密封钢珠与弹簧结构，注油时黄油枪的压力顶开钢珠，润滑脂顺利进入油道，停止注油、撤掉枪头后，弹簧自动推动钢珠复位封住注油口，实现自动密封，不需要额外加装堵头，日常使用非常方便。

　　做这个零件的三维建模时，首先要确定安装螺纹的规格与拧入深度，这直接决定了油嘴的安装边界，要保证螺纹拧入后，六角台下端面和安装面贴合时，螺纹末端不会和设备内部的其他结构发生干涉；其次要控制弯角段的角度与整体高度，安装后油嘴的最外端不能超出设备的外轮廓太多，避免设备运输、运行过程中油嘴被其他物体磕碰断裂；还要注意内部油道的通径一致性，弯折位置不能出现建模时的壁厚不均问题，否则实际加工出来的油嘴会出现局部壁厚过薄、受力容易断裂的问题。另外，六角凸台的位置要和弯角方向做对应，拧紧的时候可以通过六角的方位判断弯角的朝向，方便安装时调整弯角方向到最适合注油操作的位置，不用反复拧动调整。

　　这类油嘴广泛应用在各类工业设备、工程机械、运输车辆、机床设备的润滑点位上，从冲压设备的曲轴连杆销，到挖掘机的斗杆销轴，再到普通车床的导轨滑块、输送线的辊筒轴承座，只要是需要定期加注润滑脂的位置，几乎都能看到这类零件的身影。选型的时候除了要匹配安装螺纹的规格，还要根据安装位置的操作空间选择直式、45度弯或者90度弯的结构，同时要确认油嘴的整体长度不会和周边部件发生干涉，注油对接端的位置要方便黄油枪枪头对接，不要选弯角方向不合适、长度过长的型号，否则后续维护注油会非常麻烦，甚至会因为没法正常注油导致摩擦副缺脂磨损，缩短设备的使用寿命。建模过程中还要注意各个配合面的粗糙度要求，螺纹面、六角贴合面、注油锥面的加工精度要满足使用要求，密封位置不能有建模导致的微小缝隙或者台阶，否则实际使用时会出现渗漏问题。
