墙面安装式金属拉杆承托固定支座结构

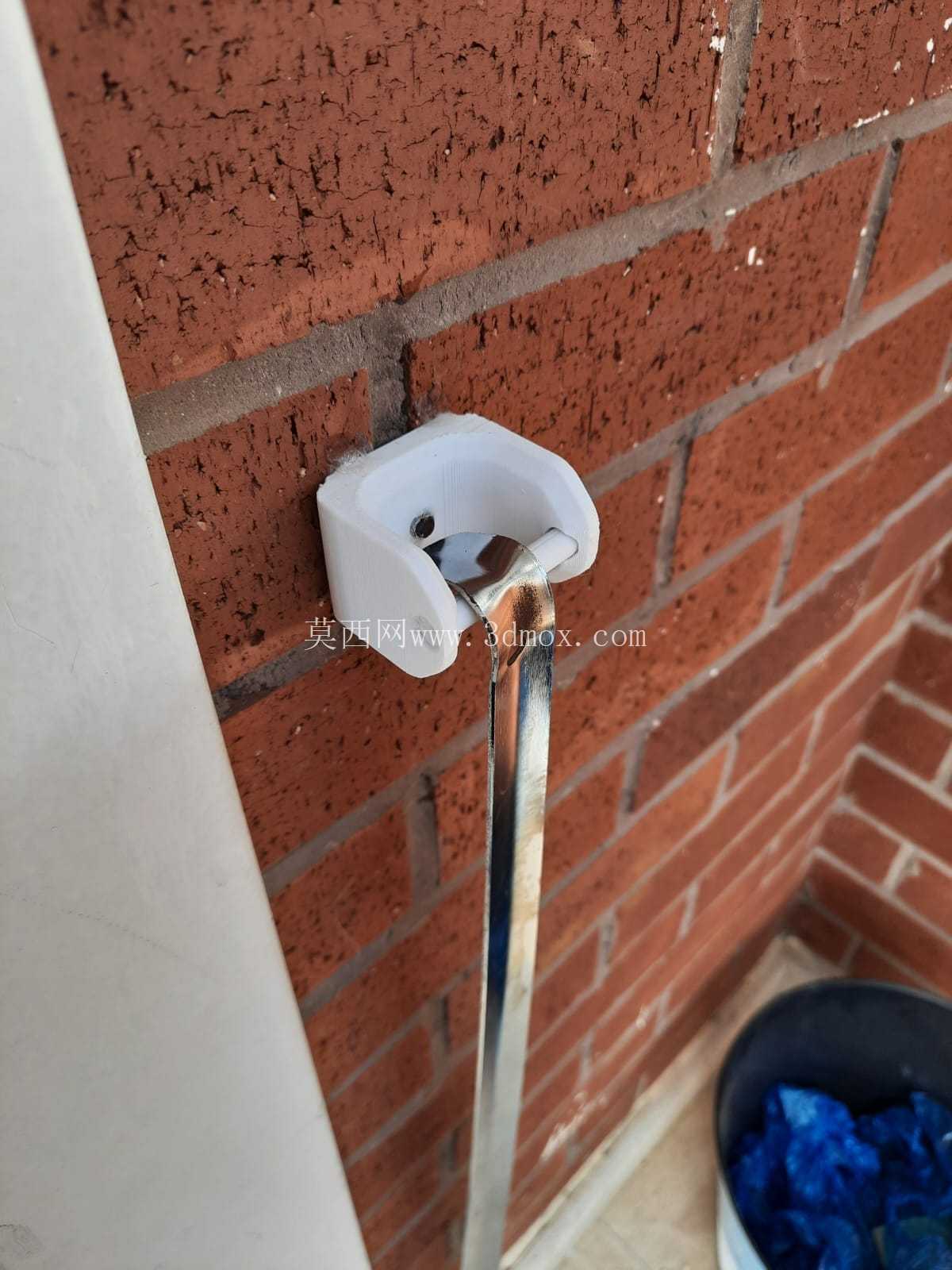

　　日常在卫浴空间、无障碍设施搭建、小型工装辅助支撑场景里，这类墙面安装的承托固定件是很容易被忽略但直接影响使用可靠性的结构件。很多现场安装的施工人员在选这类配件的时候，往往只看外观能不能对上，忽略了安装边界和受力匹配的问题，最后用不了多久就出现松动、拉杆滑脱的情况，反而要返工处理。这个支座的设计首先考虑的是墙面安装的适配性，底座采用贴墙的平直安装面，没有多余的凸起结构，安装后能完全贴合红砖、混凝土、瓷砖这类常见的硬质墙面，不会因为接触面存在缝隙导致固定螺丝受力不均。底座上预留的沉头安装孔位，能让固定螺丝完全沉入塑件内部，安装完成后表面没有突出的螺丝端头，既避免了尖锐边角刮蹭过往人员，也能减少螺丝长期暴露在潮湿环境里出现锈蚀的概率。

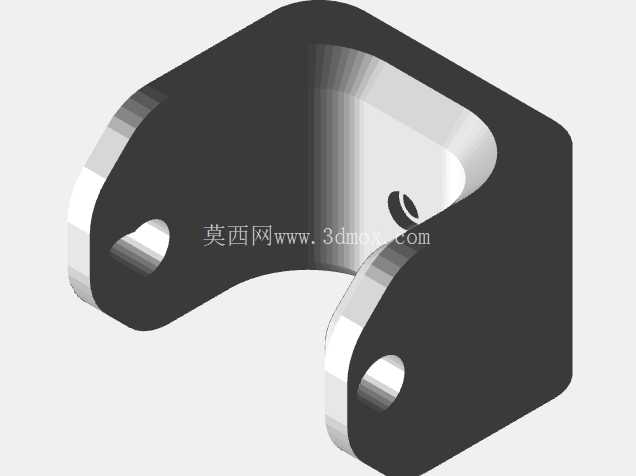

　　和金属拉杆配合的卡位结构，做了内凹的弧形卡槽，卡槽的弧度和常用的扁形金属拉杆截面完全匹配，拉杆卡入之后不会出现径向转动的情况，卡槽上方的限位挡边做了加厚处理，能承受拉杆传递过来的垂直向下拉力和侧向的晃动力，不会因为长期受力出现挡边断裂的问题。从实际使用的场景来看，这类支座除了可以用在卫浴空间的毛巾杆、扶手拉杆固定，还能适配小型工装里的拉杆限位、简易置物架的侧边支撑、甚至是轻型设备的操作杆定位场景，适用范围比单一功能的卫浴配件要广很多。设计的时候特意把主体受力的卡位部分和墙面安装底座做成了一体化的注塑结构，减少了多余的拼接零件，安装的时候不需要额外组装配件，只要先把底座用膨胀螺丝固定在墙面上，再把金属拉杆卡入卡槽就能完成装配，

　　现场施工的效率能提升不少。安装尺寸方面，底座的横向宽度控制在常规成年人单手握持的范围内，不需要在墙面上开太大的安装孔，两个安装孔的孔距按照常规膨胀螺丝的安装间距做了预留，普通的6mm或者8mm膨胀螺丝都能适配，不需要专门定制特殊规格的固定件。卡槽的开口尺寸做了轻微的过盈配合设计，金属拉杆卡入的时候需要稍微施加一点压力，卡入之后不会因为日常使用的轻微晃动出现松脱，同时如果后期需要更换拉杆或者调整位置，也可以用平口螺丝刀轻轻撬动挡边就能把拉杆取出，不需要完全拆除底座，维护的便利性也考虑到了。很多同类型的产品在设计的时候会把塑件的壁厚做的很薄，尤其是卡槽和底座连接的位置，长期受力很容易出现应力发白甚至断裂的问题，

　　这个结构在连接位置做了渐变的加厚过渡，没有尖锐的直角转角，能把拉杆传递的受力均匀分散到整个底座平面上，不会出现应力集中的薄弱点。实际测试的时候，按照日常使用的受力情况施加垂直向下的拉力，底座和墙面的贴合面不会出现翘边，卡槽位置也不会出现明显的形变，完全能满足日常民用和轻型工装的使用需求。另外塑件的外边缘全部做了圆角过渡处理，没有尖锐的毛边或者棱角，哪怕是安装在人员经常走动的位置，也不会出现磕碰划伤的问题，表面的哑光质感也不容易残留水渍和指纹，用在潮湿的卫浴环境里也能长时间保持外观整洁。和金属拉杆接触的卡槽内壁没有做多余的防滑纹路，避免长期摩擦之后金属拉杆表面的镀层被刮掉出现锈蚀，光滑的内壁既能保证拉杆卡入的顺畅度，也能减少接触位置的磨损，延长整个组件的使用寿命。
