D54规格排气消声器紧固抱箍结构

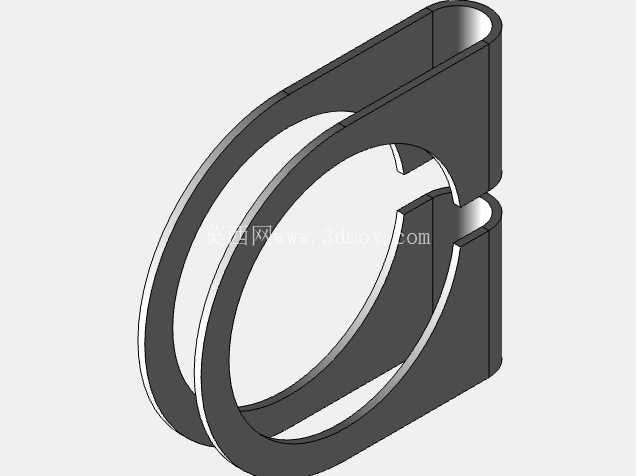

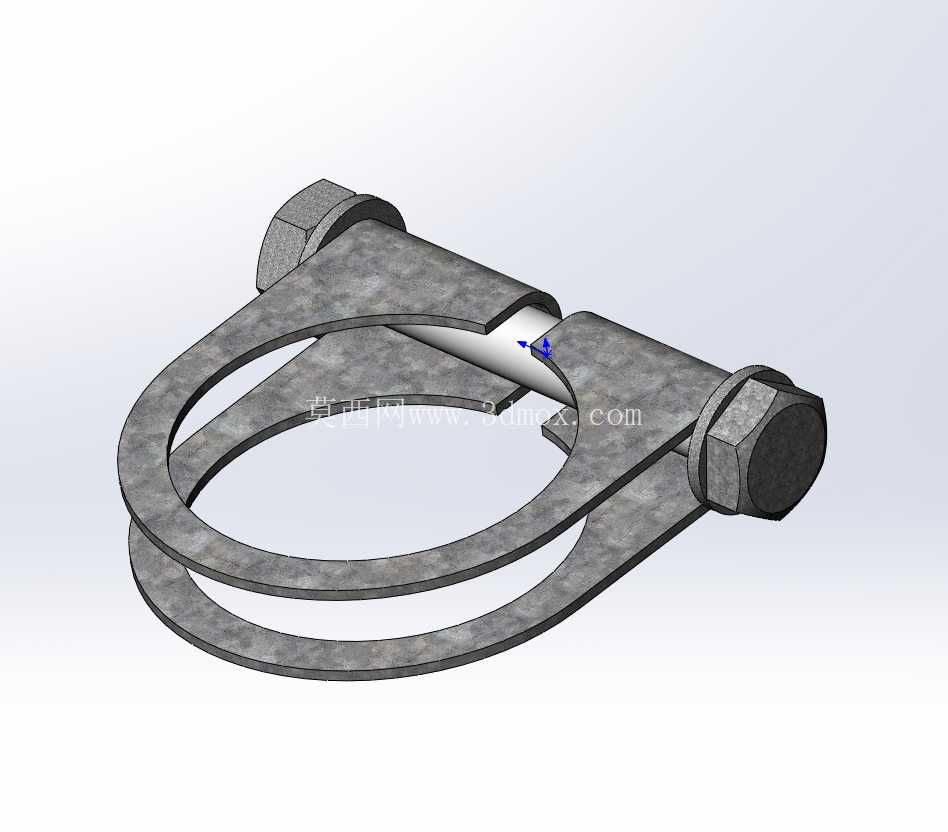

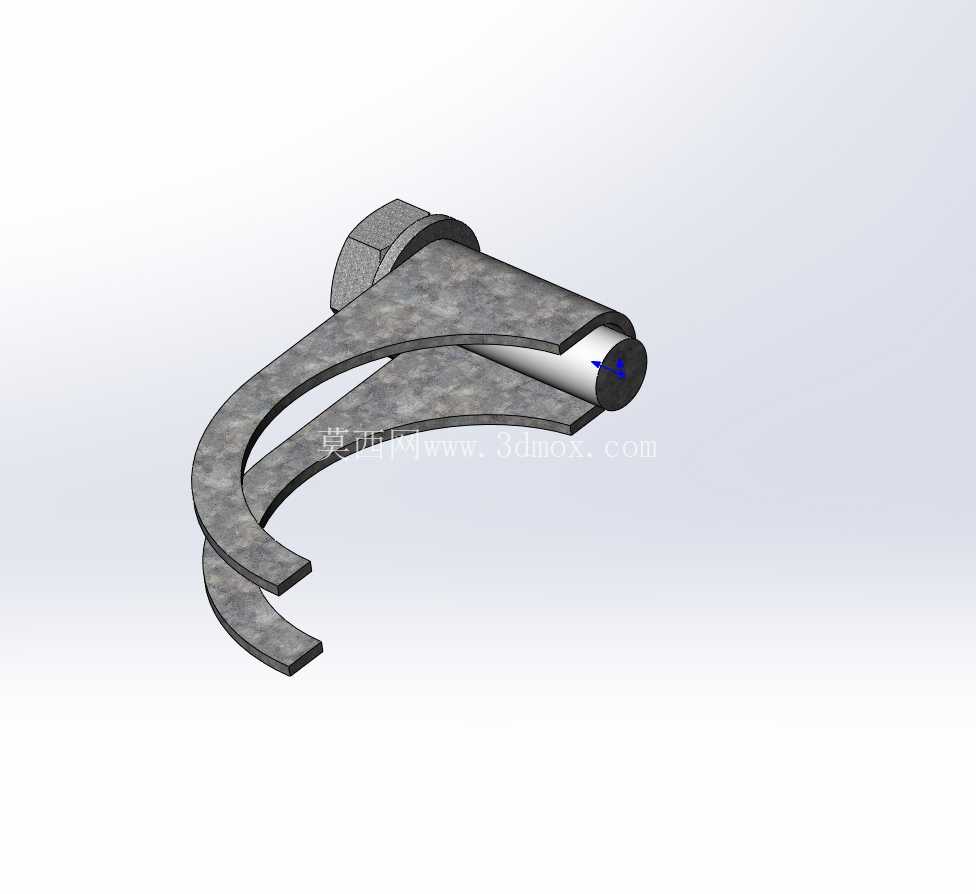

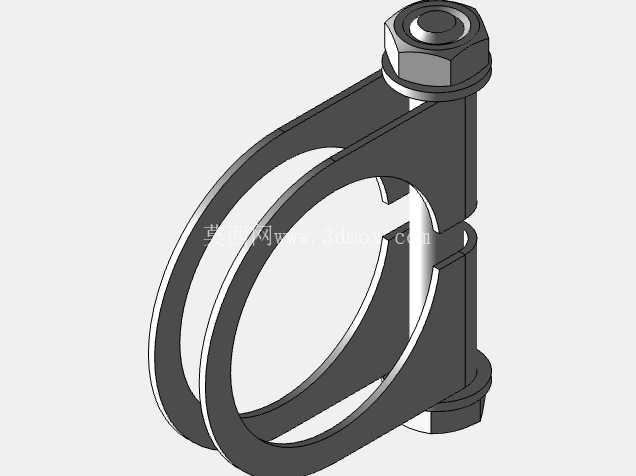

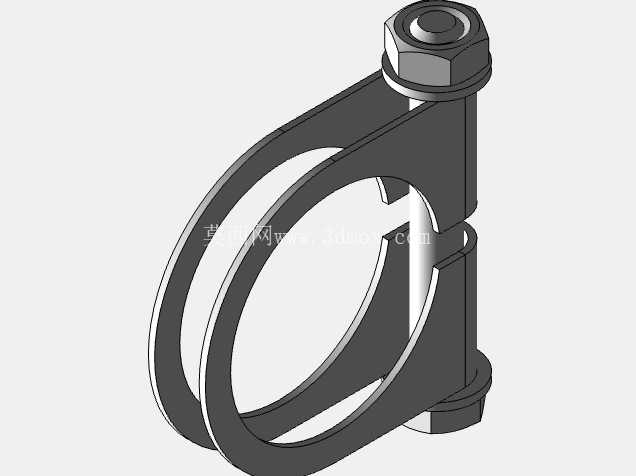

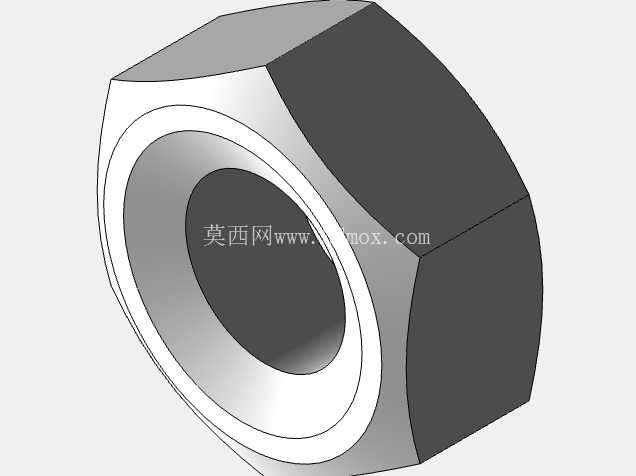

　　这款直径54mm规格的消声器夹，主要应用在内燃机排气系统、小型发电机组排气段、改装车辆排气管路的连接固定场景，核心作用是实现消声器进气端与排气金属管路的径向抱紧密封，避免排气泄漏引发的噪音超标、排气背压异常问题，同时抵消动力设备运行传递到排气段的振动载荷，防止管路接口松脱。从结构设计来看，整体采用开式环形抱箍结构，环形主体采用等截面钢带弯折成型，开口端延伸出两个平行的安装耳座，耳座上预留同轴螺栓过孔，配套六角头螺栓与六角锁紧螺母实现抱紧力的调节。设计阶段首先匹配目标管路的外径公差，环形段的内圆直径在自由状态下略小于54mm，当螺栓锁紧时，开口间隙收窄，环形内圆均匀包覆在消声器接口与对接管路的搭接段外侧，抱紧力沿圆周方向均匀分布，

　　不会出现局部应力集中导致的管壁变形问题。安装耳座与环形主体采用一体化弯折成型，弯折处做了圆弧过渡处理，避免应力集中导致的耳座断裂，耳座的螺栓过孔直径略大于配套螺栓的公称直径，预留了一定的装配调整余量，能够适配管路对接时的微小同轴度偏差，降低现场安装的对位难度。从安装边界来看，这款抱箍适配的管路外径公差范围在53.7mm到54.3mm之间，锁紧后环形段的轴向宽度为22mm，要求管路搭接段的轴向长度不小于25mm，才能保证足够的抱紧接触面积，避免抱紧力不足导致的管路滑脱。螺栓锁紧的推荐扭矩为12N·m，扭矩过大会导致耳座变形、螺栓滑牙，扭矩过小则无法提供足够的抱紧力，容易出现排气泄漏、管路松动的问题。在实际应用场景中，

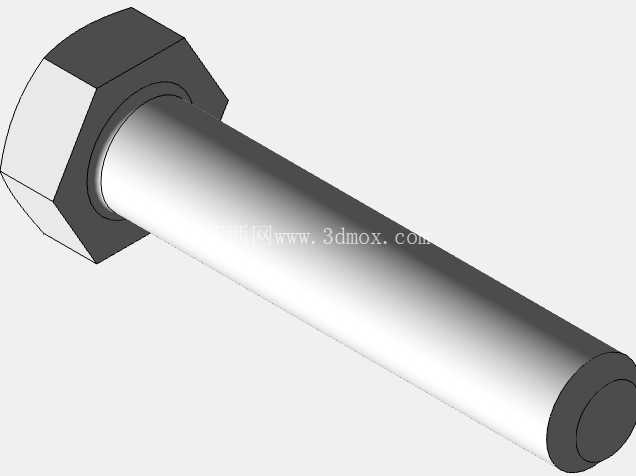

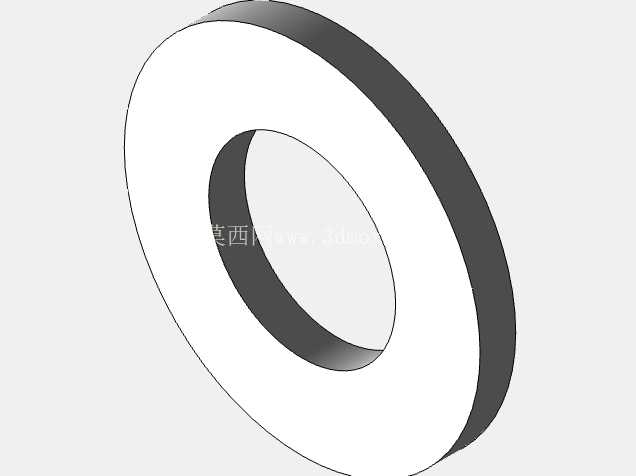

　　这类抱箍常替代传统的焊接固定方式，不需要对管路进行焊接作业，安装拆卸便捷，后期维护更换消声器时不需要切割管路，只需要松开螺母即可拆下抱箍，大幅降低售后维护的工时成本。环形主体的钢带厚度选用2.5mm的冷轧碳素钢，表面做发黑防锈处理，能够适应排气系统附近的高温、高湿、带油污的工作环境，长期使用不会出现锈蚀断裂的问题。配套的螺栓采用8.8级高强度螺栓，螺母带防松垫圈结构，设备长期运行产生的持续振动不会导致螺母自行松脱，保证连接可靠性。设计过程中还考虑了不同壁厚管路的适配性，当对接的消声器接口壁厚与排气管壁厚存在差值时，环形段的开口结构能够自适应调整抱紧形态，在一定范围内补偿壁厚差带来的直径变化，不需要额外加装密封垫片，

　　依靠金属接触面的紧密贴合实现密封，减少了密封件老化带来的泄漏隐患。这类抱箍除了应用在排气消声器的连接场景，也可用于同规格的金属管路对接固定，在通风管路、低压流体输送管路的安装场景中也能适用，只要管路外径在适配范围内，都可以通过调节螺栓锁紧行程实现可靠固定。结构建模过程中，环形段的曲率经过反复校核，保证自由状态下的内圆轮廓与目标管路外圆的贴合率不低于85%，锁紧后贴合率能够达到95%以上，确保抱紧力均匀传递到管壁上，不会出现局部接触导致的管壁压痕、变形问题。耳座的平行度公差控制在0.2mm以内，避免螺栓锁紧时出现附加弯矩，导致螺栓受剪断裂。螺栓的长度选型经过匹配，当抱箍处于最大开口状态时，螺栓能够顺利穿入两个耳座的过孔，当抱箍完全锁紧到最小直径时，螺栓的露出螺母长度保持在2到3个牙距，既不会因为螺栓过长导致安装空间不足，也不会因为螺栓过短导致啮合牙数不足出现滑牙问题。
