做了十几年结构设计,经手的弹性元件少说也有上百种,这次的长拉伸弹簧,是前段时间给户外供电设备稳压模块做配套缓冲复位件时出的结构。很多刚入行的设计师觉得弹簧就是绕圈钢丝,真到落地的时候才知道,长径比大的拉伸弹簧,最容易出的问题就是工作中歪斜、初拉力不均、挂钩处应力集中断裂,这些坑我早年做农机悬挂复位件的时候全踩过。
先讲实际应用场景,这类长拉伸弹簧,除了用在交流稳压设备的触点复位、张力调节结构里,还大量用在小型输送线的张紧机构、仓储笼门的复位结构、健身器材的阻力组件、农用机械的操纵杆回位结构里,核心需求就是在较长的工作行程里,提供稳定的线性拉力,同时不能出现侧向失稳,毕竟很多安装场景里,弹簧外围没有设置导向套,完全靠自身结构保证伸缩过程的同轴度。
说回设计思路,首先确定的是两端的挂钩形式,没有选常见的半圆钩,而是做了整圈收口的嵌入式挂钩,挂钩根部和弹簧端部的簧丝做了圆滑过渡,没有直角弯折,这里特意把弯折处的曲率半径放大到簧丝直径的1.8倍,就是为了避免应力集中——之前有个客户用直角弯的挂钩弹簧,在十万次疲劳测试后直接从弯折处断裂,拆下来看断口全是应力集中导致的疲劳裂纹,这个细节在长行程弹簧里尤其重要,因为长弹簧工作时的振动幅度比短弹簧大,挂钩处的交变载荷更复杂。
然后是簧圈的参数匹配,整个弹簧的有效圈数占总圈数的85%,两端各留1.2圈的支撑圈,和挂钩平滑衔接,初拉力的设置是按照工作行程的中位负载来匹配的,避免初始状态下弹簧松垮,也防止初拉力过大导致小行程下拉力陡增。簧丝的螺距在有效圈段是均匀分布的,特意没有做变螺距,因为这类长弹簧的工作行程基本在自由长度的35%以内,均匀螺距就能保证刚度线性,变螺距反而会增加绕制难度,提升批量生产的不良率。
尺寸和安装边界这块,设计的时候就把安装空间卡死了:两个挂钩内孔的中心距就是自由状态下的安装基准距,安装时两端挂钩分别卡入设备上的固定销轴,销轴直径比挂钩内孔小0.8mm,预留足够的活动间隙,避免工作中弹簧歪斜时别劲。弹簧的外径比安装腔的内壁单边留2mm的间隙,就算工作中出现轻微的径向摆动,也不会和腔壁摩擦导致簧丝磨损。总长度的设计上,把极限拉伸长度控制在材料弹性极限的80%,就算出现误操作导致超程,也不会出现塑性变形,之前做过测试,这个参数下的弹簧,超程10%卸载后,自由长度的变形量不到0.2%,完全满足设备的复位精度要求。
很多人做弹簧设计只会查手册算刚度,忽略了实际工况里的侧向力影响,长弹簧的长径比超过15之后,自身的抗侧弯刚度会明显下降,所以在绕制的时候,特意要求簧丝的排列同轴度公差控制在自由长度的0.5%以内,避免圈与圈之间的松紧不均,不然工作的时候紧的圈先受力,松的圈后动作,不仅拉力曲线非线性,还会出现局部圈间碰撞的异响,用在稳压设备这种对振动敏感的场景里,甚至会影响触点的接触稳定性。
另外在表面处理的适配性上,这个结构预留了不同表面处理的尺寸余量,要是用在普通室内设备,做发黑处理就行,尺寸不会有明显变化;要是用在户外潮湿场景,做电泳或者镀锌的话,之前留的间隙也不会因为镀层厚度导致圈间卡滞。之前有个同行做类似的长弹簧,没考虑镀锌层的厚度,镀完之后有效圈之间粘在一起,实际刚度比设计值大了40%,装到设备上根本拉不动,最后全部返工,这种细节在三维建模的时候就要提前考虑到,把镀层厚度的补偿量算到螺距和外径里,不能等打样了才发现问题。

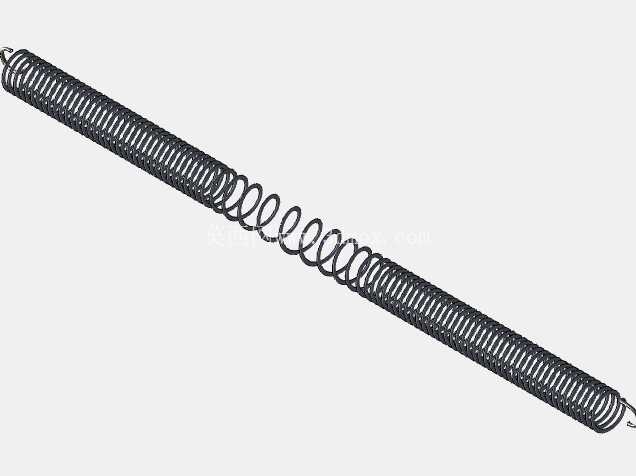

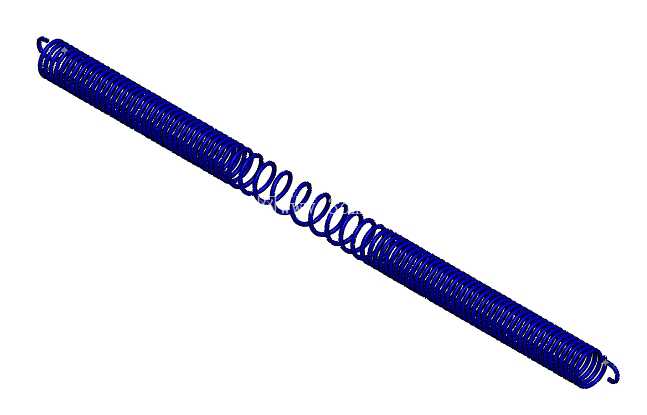

从建模的角度来说,这个弹簧的建模不是简单扫掠个螺旋线就行,两端挂钩和螺旋段的衔接处要做曲率连续的过渡,不能出现硬接的棱边,不然后续做有限元分析的时候,网格划分会在棱边处出现应力奇异,算出来的结果根本不准。我在建模的时候,把挂钩段的曲线和螺旋线做了G2连续,过渡段的螺距逐渐收窄到和支撑圈贴合,完全还原实际绕制的工艺过程,这样建出来的模型,不管是做运动仿真看伸缩过程的干涉,还是做有限元分析算疲劳寿命,都能和实际样品的性能对应上,不会出现仿真和实物两张皮的情况。
实际落地测试的时候,这个结构的弹簧在12万次往复拉伸测试后,刚度衰减不到3%,挂钩处没有出现裂纹,伸缩过程全程顺畅,没有卡滞和异响,不管是用在稳压设备的张力调节,还是替换小型设备上的复位弹簧,都能满足工况要求。
