悬挂式门滑块轮座M8规格22mm轮径结构件

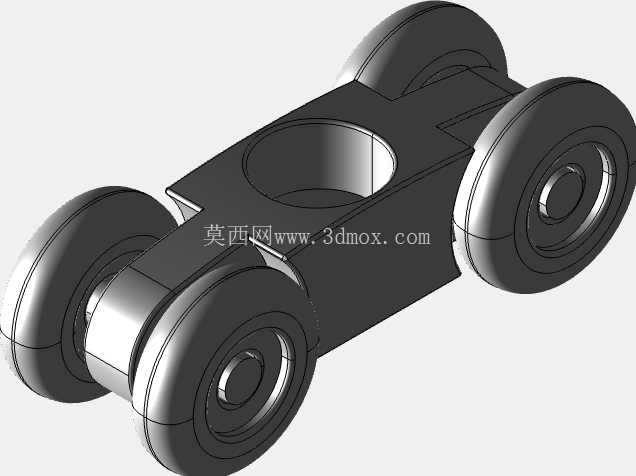

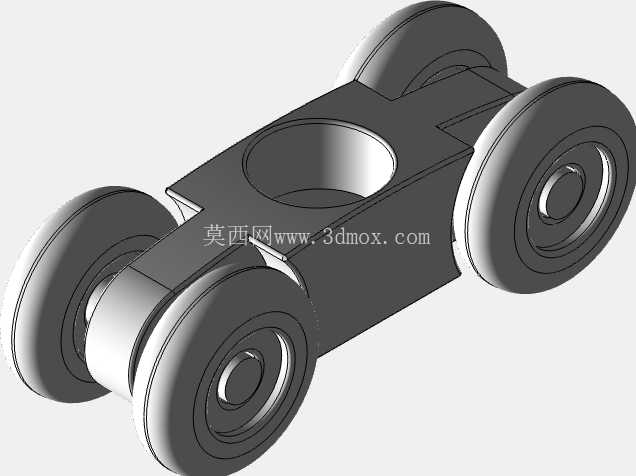

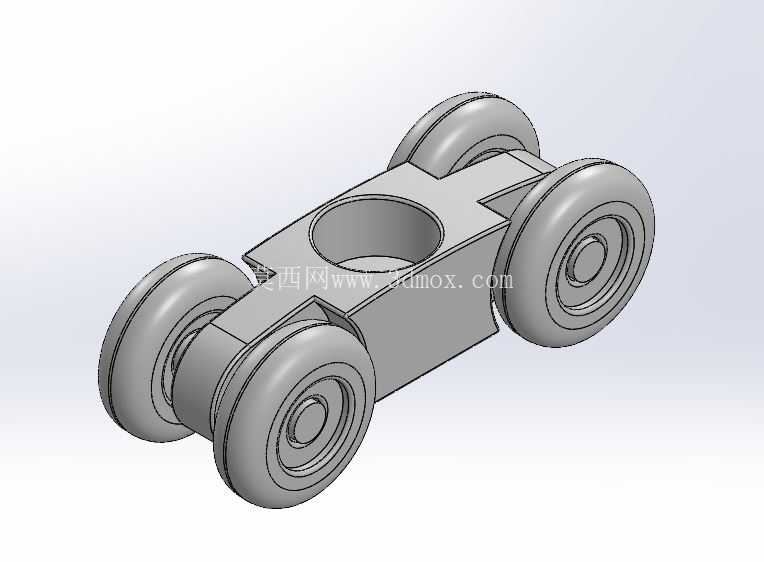

　　在平移式工业防护门、车间隔断滑移门、轻型自动化设备防护舱门的导向支撑结构中，这类悬挂式滑块轮座是承担门体承重、保障滑移顺畅度的核心受力部件，区别于底部支撑的地轮结构，悬挂式安装的轮座完全承担门体的竖向载荷，同时抵消门体滑移过程中的横向摆动量，对轮组的同轴度、支座的结构强度、安装基准的匹配度都有明确的工程要求。这款轮座采用双侧对称双轮组布局，单侧设置两个同轴排布的滚轮，整体共四个滚轮与导轨型面配合，相比单轮或双轮结构，四组滚轮的接触面积更大，单位面积承压更小，在承受同等门体重量时，滚轮的滚动磨损速率更低，长期运行的异响概率也能得到有效控制，适配的导轨为常见的C型冷弯型钢导轨或者实心圆钢导轨，轮缘的型面做了圆弧过渡处理，

　　能够自动适配导轨安装过程中存在的小范围直线度偏差，避免卡滞。从结构设计逻辑来看，支座主体采用一体化铣削成型的结构思路，中间设置M8规格的螺纹安装孔，这个安装孔是整个轮座与门体挂板的连接基准，孔位的轴线与轮组的滚动平面保持严格垂直，安装时通过M8螺栓将轮座固定在门体顶部的挂接支架上，螺栓拧紧后轮座不会出现偏转，保证四个滚轮的受力均匀，不会出现单侧轮缘过度磨损的问题。轮座的主体厚度经过受力校核，在承受单座15kg竖向载荷的工况下，主体的最大变形量控制在0.05mm以内，不会因为长期承重出现支座弯折导致轮组卡轨的问题，轮轴与支座主体采用过盈压装的配合方式，不需要额外的紧固件固定，装配工序简单，

　　压装后轮轴的抗剪切强度能够满足日常频繁开关门的冲击载荷要求，不会出现轮轴脱落的故障。22mm的滚轮直径是经过场景适配的尺寸选择，这个直径的滚轮在滚动时的滚动阻力更小，遇到导轨接缝处的小台阶时，能够平稳通过不会出现明显的颠簸感，滚轮的材质选用耐磨工程塑料或者包胶结构，滚动过程中不会产生金属摩擦的异响，同时不会对导轨表面造成划伤，延长整套导向系统的使用寿命。安装边界方面，轮座整体的宽度尺寸适配常规的30mm宽度以内的C型导轨内腔，安装时不需要对导轨做额外的裁切或者改装，直接将轮座卡入导轨内腔后，再通过中间的M8螺纹孔与门体挂板连接即可，轮座的上下方向预留了足够的间隙，能够适配导轨安装时存在的上下方向±2mm的安装误差，

　　降低现场安装的调试难度。在实际的设备应用场景中，这类轮座除了用在工业防护门之外，也可以用在轻型悬挂输送线的工件吊具、小型滑移工作台的导向支撑、机柜推拉门的悬挂导向等场景，只要是需要低阻力直线滑移、采用悬挂式安装的轻型运动部件，都可以选用这款轮座作为导向支撑件。设计过程中特意将轮组的突出量做了对称处理，不管是左侧安装还是右侧安装，轮座的受力状态完全一致，不需要区分左右件，能够减少备件的储备种类，降低现场维护的成本。滚轮的转动间隙控制在0.1mm以内，既保证滚轮能够灵活转动，又不会因为间隙过大导致门体滑移时出现晃动，提升门体关闭后的定位精度，对于需要安装密封胶条的防护门来说，稳定的导向精度能够保证胶条的压缩量均匀，提升防护门的密封隔音效果。
