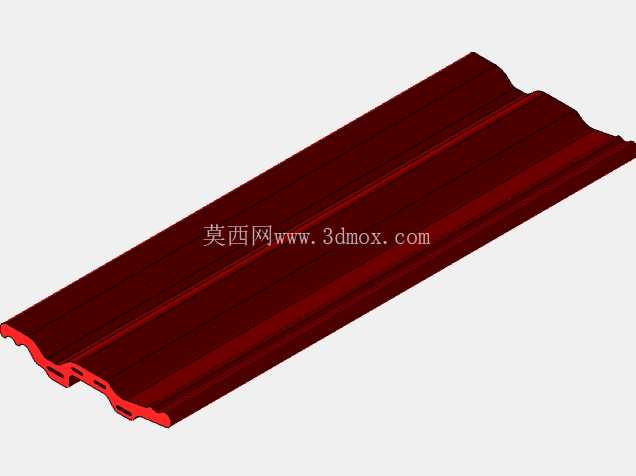

带加强筋结构的长条形瓦楞状型材构件

　　这类带连续瓦楞凸起的长条形构件，在工业现场的应用场景覆盖了设备防护、物料导流、结构衬垫多个方向，最常见的使用场景是输送设备的物料承托衬板、电气柜内部的走线分隔挡板、小型通风系统的导流瓦面，还有部分重载设备的壳体加强衬层，不同场景下对构件的棱边弧度、筋条高度的要求差异明显，建模时需要先匹配安装位的边界约束再做结构细化。从实际使用功能来看，构件表面连续的凸起筋条一方面是提升单位长度的结构抗弯强度，同等板材厚度下，带连续瓦楞结构的构件抗弯折能力比平板提升40%以上，不需要额外增加加强筋就能承受中等载荷的物料冲击或者设备运行带来的持续振动；另一方面凸起的筋条可以形成连续的导流槽，当作为导流面使用时，散状物料、

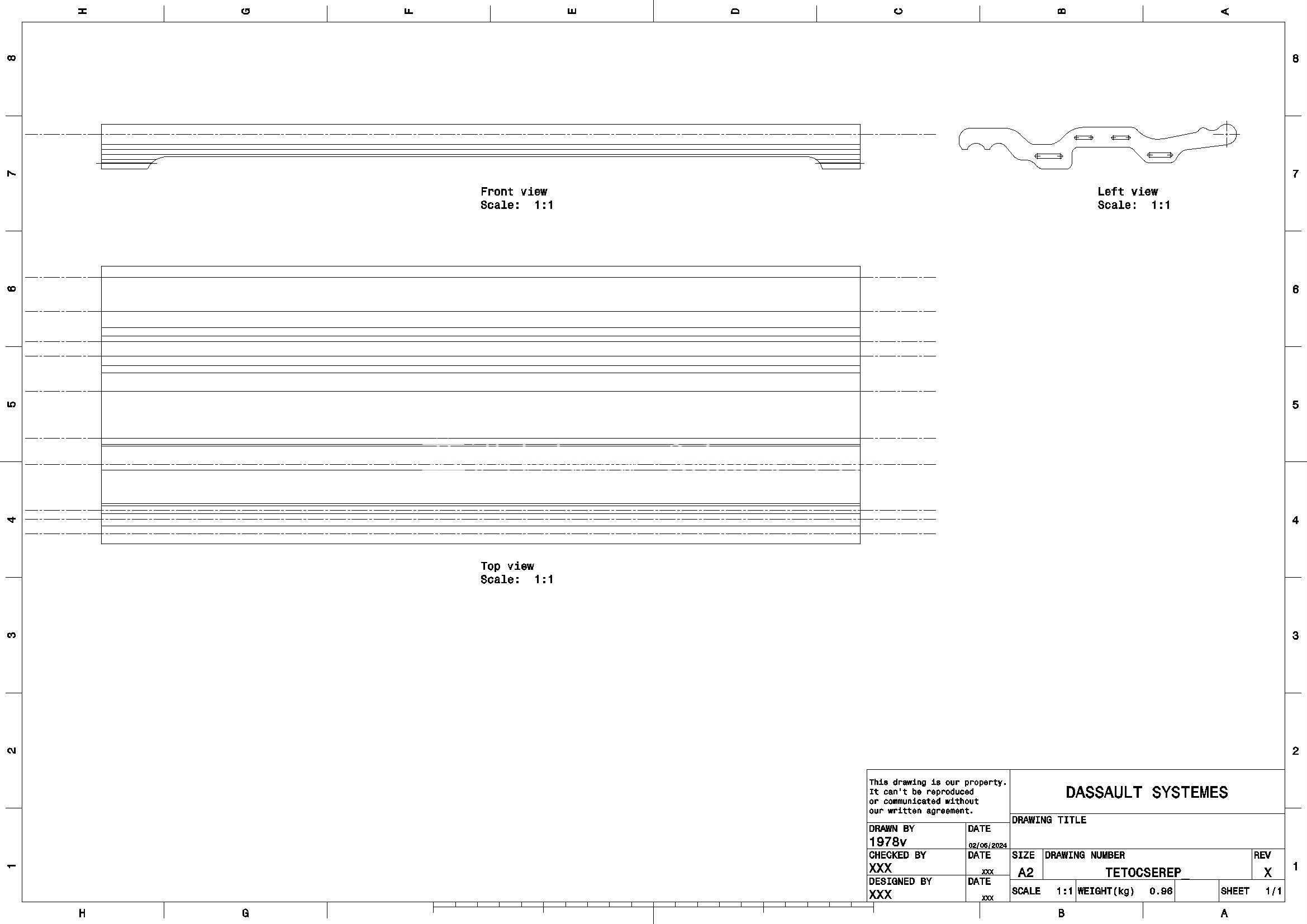

　　冷凝液可以顺着筋条形成的凹槽定向流动，不会出现积液、积料的问题，两端做的斜切收边结构，是为了安装时和相邻构件做搭接配合，避免拼接位置出现凸起的棱边卡滞物料，也能减少拼接缝隙的漏料问题。做这个构件的三维建模时，首先要确定的是安装边界的总长、总宽尺寸，先绘制单段瓦楞的截面轮廓，这里要注意筋条的过渡圆角不能做的太小，实际加工时不管是冲压成型还是挤出成型，过小的圆角会导致应力集中，成型时容易出现裂纹，使用过程中受冲击也容易从圆角位置开裂；单段截面绘制完成后通过线性阵列得到整个幅面的瓦楞结构，之后再处理两端的斜切收边，收边的斜度要匹配相邻搭接构件的倒角，保证拼接后整个工作面的平整度误差控制在0.2mm以内，避免出现台阶影响物料流动。

　　构件的厚度要根据使用场景的载荷确定，作为轻量防护挡板使用时厚度可以取1.2-1.5mm，作为物料承托衬板使用时厚度要提升到2-3mm，筋条的凸起高度一般取厚度的8-10倍，过高会导致构件整体刚性过强受冲击时没有缓冲余量，过低则达不到提升抗弯强度的效果。建模过程中还要注意安装孔位的预留，这类长条形构件一般是沿长度方向间隔150-200mm设置一个安装固定孔，孔位要避开筋条的凸起位置，设置在两个筋条之间的平面区域，避免固定时因为筋条的弧度导致压合不牢，出现安装后松动的问题；孔位的沉头深度要和选用的紧固件匹配，保证紧固件安装后表面不高出构件的工作面，防止刮蹭物料或者挂住线缆。另外构件的两个长边做了微小的圆弧翻边，

　　这个结构一方面是消除板材的锐边，避免安装维护时划伤操作人员，另一方面翻边结构可以进一步提升构件沿长度方向的抗扭能力，当构件安装跨度较大时，不会因为两端的安装应力出现扭转变形。从实际选型适配的角度来说，这类构件如果用在有腐蚀的环境，建模时不需要额外更改结构，只需要在后续工艺处理时选择对应的耐腐蚀材料即可，结构本身的通用性很强，只需要调整总长、总宽、筋条高度三个核心参数就能适配不同的安装位，不需要重新做整体结构的重构，这也是这类瓦楞型长条形构件在工业现场应用广泛的核心原因，结构简单可靠，加工难度低，适配性强，能满足多数中等载荷下的衬垫、防护、导流需求。
