0402规格贴片陶瓷电容三维结构

　　在消费电子、工业控制板卡、通讯设备主板的SMT产线布局阶段，0402封装的陶瓷电容是板上用量极大的基础无源元件，这类元件的三维建模精度，直接影响PCB Layout阶段的干涉检查、钢网开孔设计、贴片机吸嘴选型的准确性，很多初入结构设计的工程师容易忽略这类小尺寸元件的建模细节，往往只做个方块示意，等到实际打样贴装时才发现元件高度、端焊区尺寸和周边丝印、结构件产生干涉，造成不必要的改板损失。

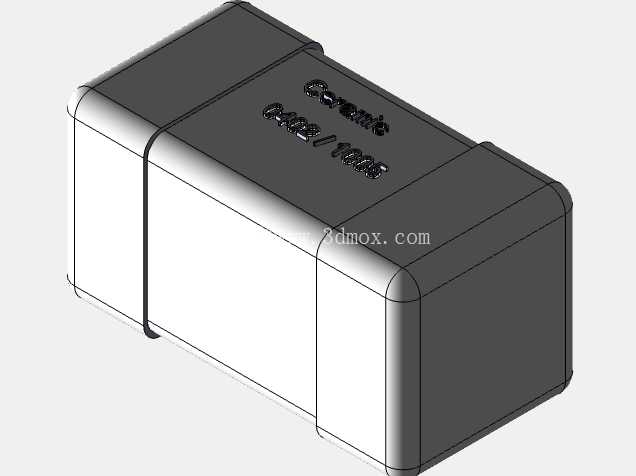

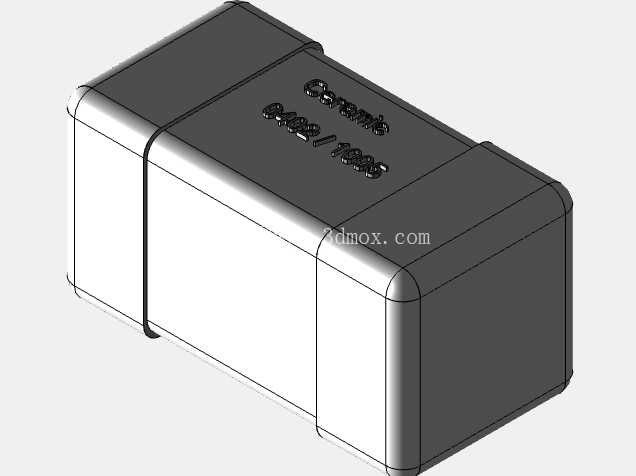

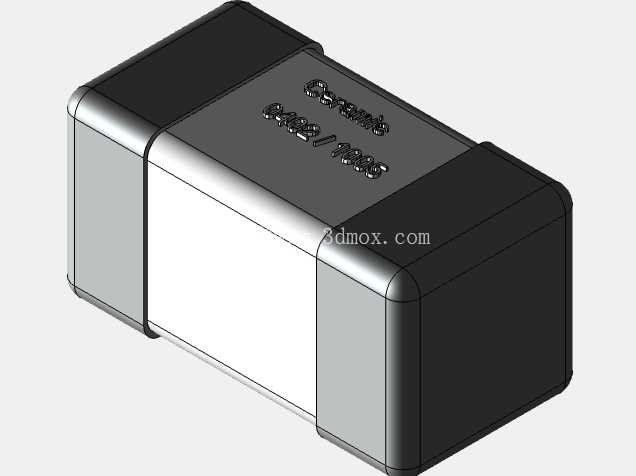

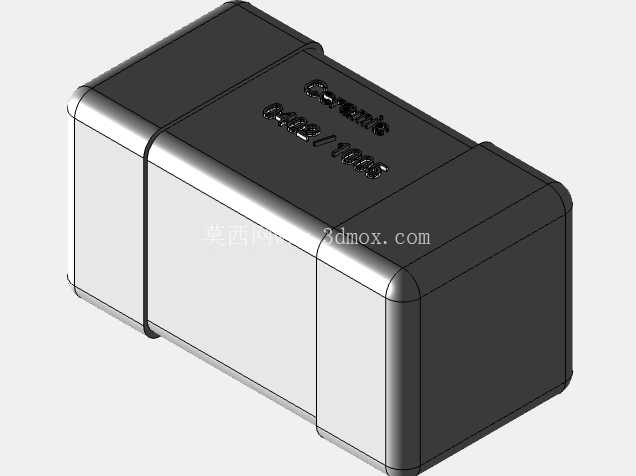

　　这款0402陶瓷电容的建模完全贴合实际量产元件的尺寸规范，整体采用长方体切角设计，四个棱边做了符合陶瓷元件实际成型工艺的小圆角处理，避免了直角模型和实际元件的外形偏差。建模时特意区分了陶瓷基体和两端金属端电极的结构区域，端电极的厚度、覆盖长度完全参照行业通用的0402封装元件公差范围设定，在做PCB装配仿真时，可以准确模拟焊盘和端电极的接触区域，方便工程师核对焊盘设计尺寸是否匹配，避免出现立碑、虚焊等SMT工艺问题。

　　从实际应用场景来看，这类小尺寸陶瓷电容多用于板卡电源回路的高频去耦、信号通路的滤波，在高密度布线的板卡上，0402元件的布局密度极高，相邻元件的间距往往只有0.2mm甚至更小，这就要求三维模型的外形尺寸误差控制在0.02mm以内，才能在装配检查时准确识别出元件之间、元件与周边结构件之间的干涉风险。建模过程中没有做过度的细节简化，陶瓷本体表面的标识区域做了符合实物的凹陷处理，还原了元件表面丝印的实际结构，在做产品整机的外观渲染、透明外壳产品的内部结构展示时，模型的真实度足够支撑高精度的视觉输出需求。

　　安装边界方面，这款模型严格遵循0402封装的标准安装尺寸要求，元件本体长度方向的尺寸、宽度方向尺寸、安装后的总高度都符合主流元件厂商的规格书参数，在做板卡堆叠设计时，可以直接调用该模型放入PCB元件库，不需要额外调整尺寸参数。端电极的位置和焊盘的对齐基准完全匹配SMT贴装的坐标基准，在做贴装路径仿真时，模型的基准点设置和实际元件的拾取基准一致，能够准确模拟吸嘴拾取元件的过程，验证吸嘴和元件本体的接触面积是否足够，避免出现贴装时元件偏移、掉落的问题。

　　从设计思路上，这款模型没有追求无意义的超高面数，而是在保证尺寸精度、结构特征完整的前提下，控制了模型的整体面数，在整块板卡布置上百个同类电容时，不会造成装配文件卡顿，兼顾了仿真精度和软件运行效率。陶瓷本体和端电极做了独立的零件分层，在做材质渲染、BOM清单统计时，可以直接区分不同的材质部分，方便后续做工艺文件输出、热仿真分析时赋予不同的材质属性——陶瓷基体的热导率、金属端电极的热导率参数可以分别赋值，提升板卡热仿真的结果准确性。

　　很多工程师在做板级设计时，往往只关注主芯片、连接器等大尺寸元件的模型精度，忽略这类小尺寸被动元件的模型准确性，实际上在高密度板卡中，80%以上的装配干涉问题都出在这类小元件上，比如元件高度超过屏蔽罩的内部净空、端电极和相邻走线的安全距离不足、元件本体和固定螺丝的柱位干涉等问题，都是因为小元件模型尺寸不准导致的。这款0402陶瓷电容模型在建模时就充分考虑了这些工程实际需求，所有尺寸边界都留足了工艺公差对应的余量，在干涉检查时不会出现误判，也不会因为模型尺寸偏小漏掉实际存在的干涉风险。

　　在做手工样板焊接的结构验证时，准确的模型也能帮助工程师提前预判焊接操作的空间是否足够，比如相邻元件之间的间隙是否能放下烙铁头，维修拆焊时是否会影响周边元件。模型的外形轮廓完全匹配实物的视觉特征，在做装配指导文件、生产作业指导书的配图时，可以直接使用模型渲染图，不需要额外拍摄实物照片，提升技术文档的制作效率。
