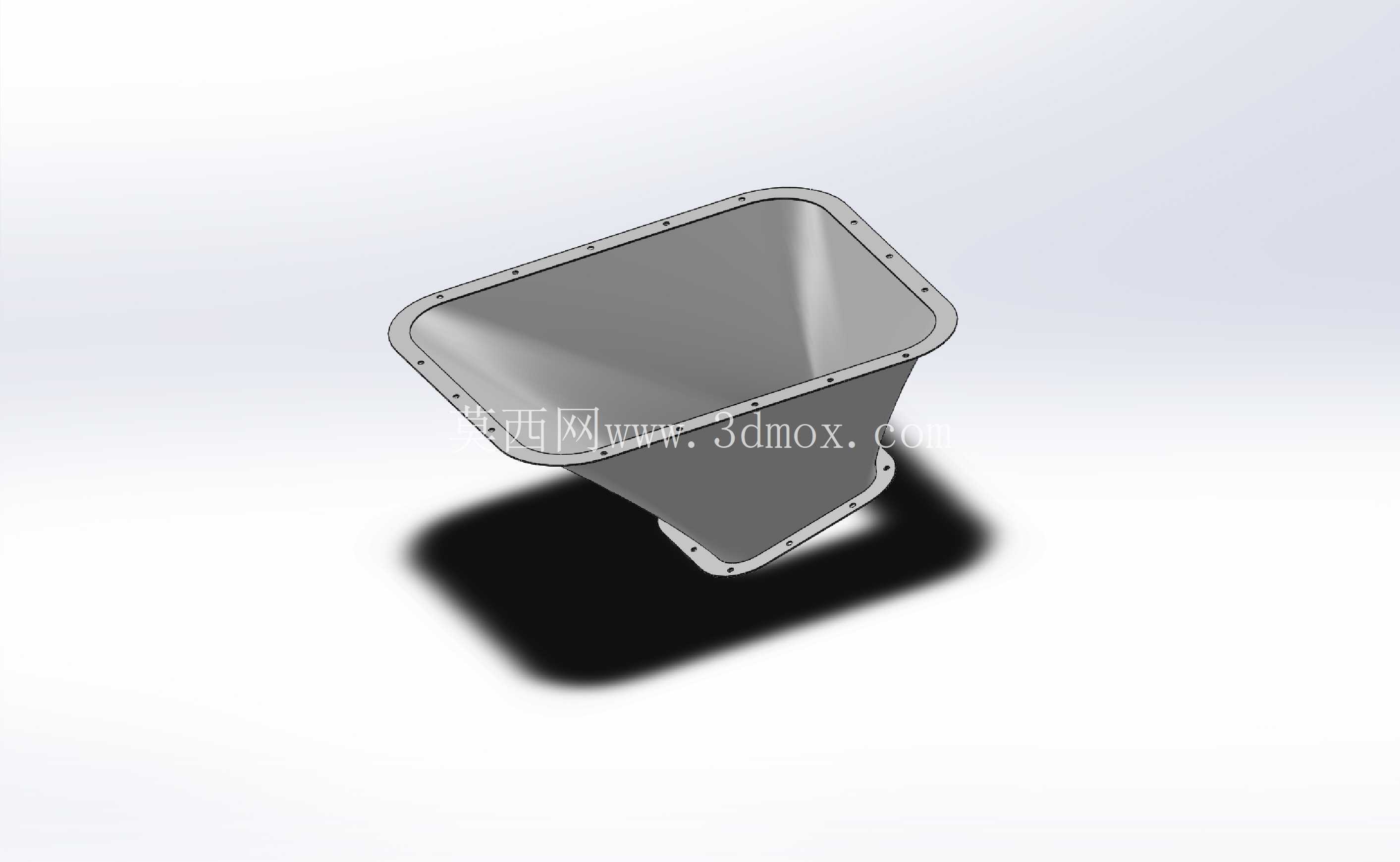

带法兰安装边的变径料斗输送接料构件

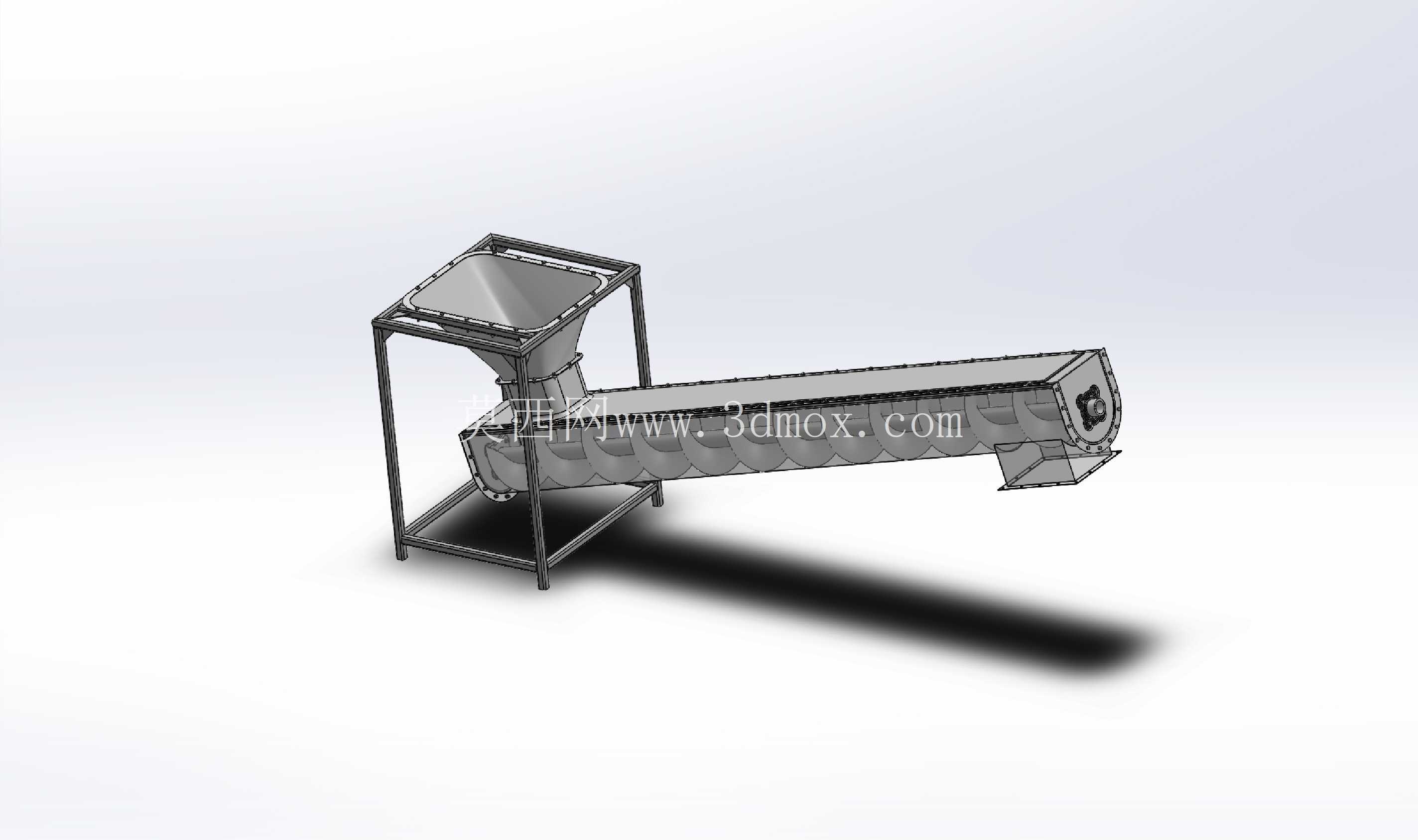

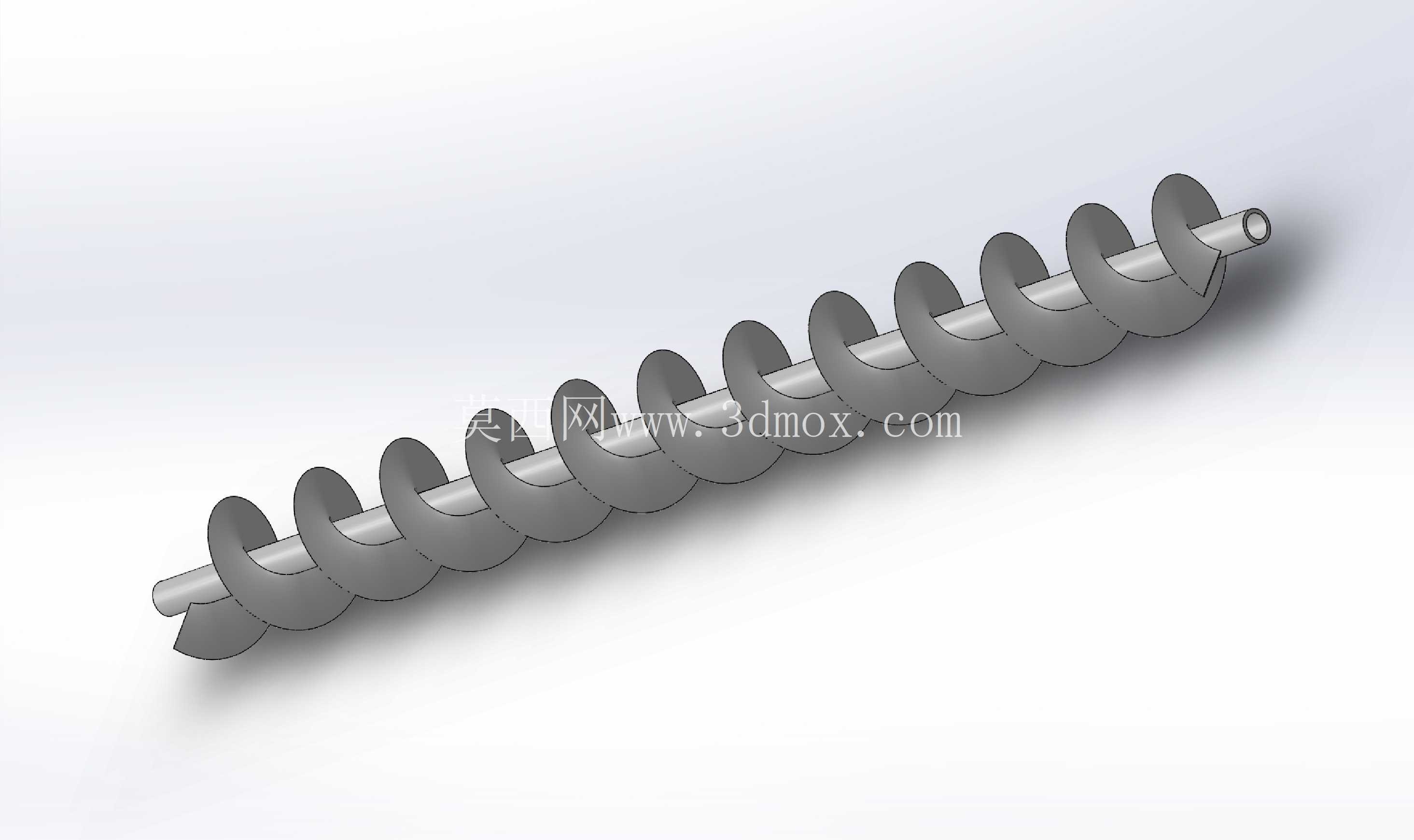

　　做散料处理生产线的结构设计时，接料段的料斗往往是最容易被忽略却直接影响整条线运行稳定性的部件，很多新手做方案时直接套用标准方变圆接头，最后现场跑料、积料、法兰错位的问题层出不穷，这款变径料斗就是针对螺旋输送机进料端的工况做的适配设计。从实际应用场景来看，这类料斗主要用在粮食加工、建材配料、化工散料包装、冶金粉料输送的生产线进料段，上方对接人工投料口、计量秤出料口或者上游皮带机的落料点，下方直接对接螺旋输送机的进料管段，作用是把上方集中落下的散状物料平顺导流到螺旋叶片的有效进料区间，避免物料直接冲击螺旋轴导致叶片变形、轴端密封磨损加快的问题。

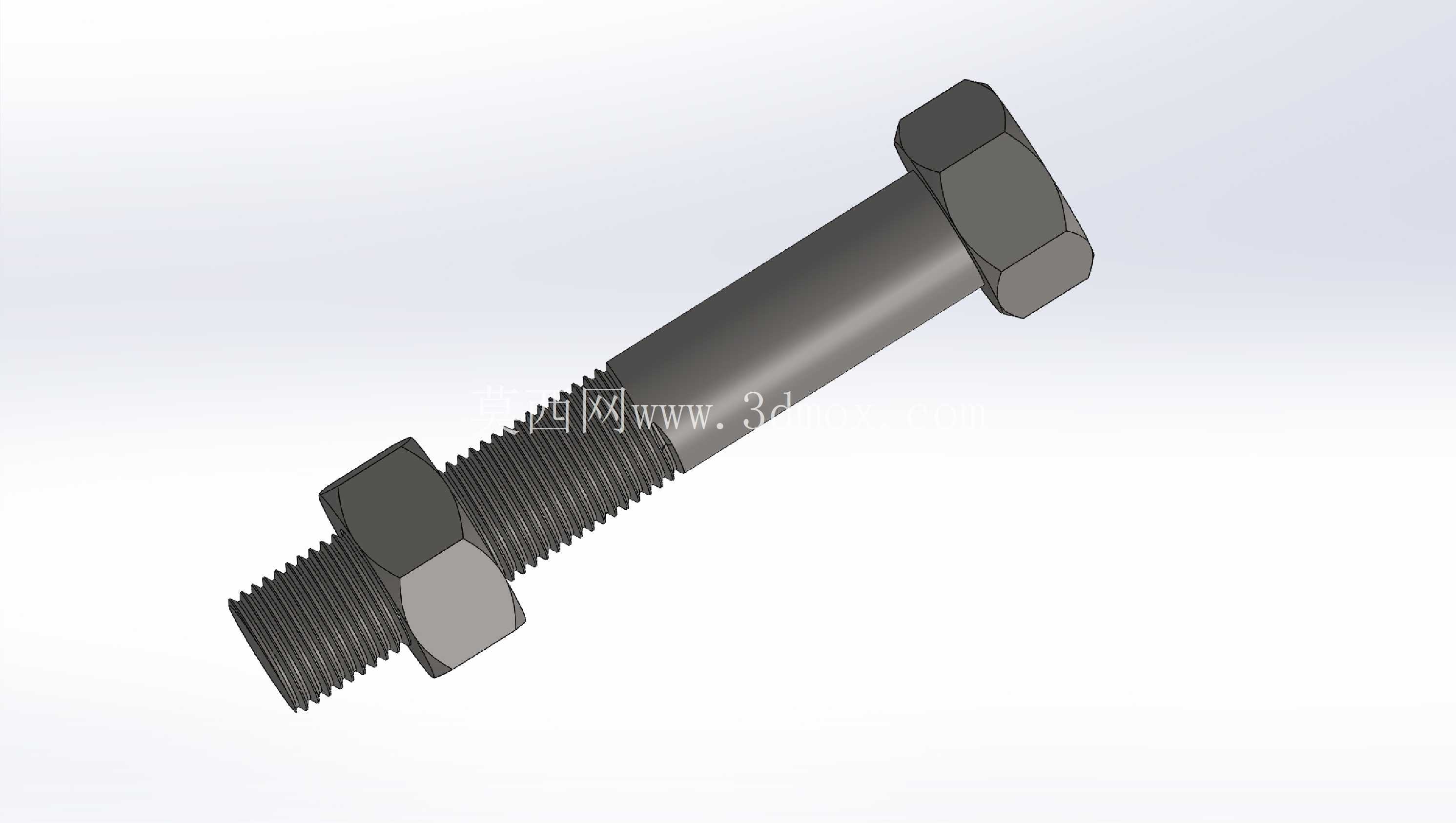

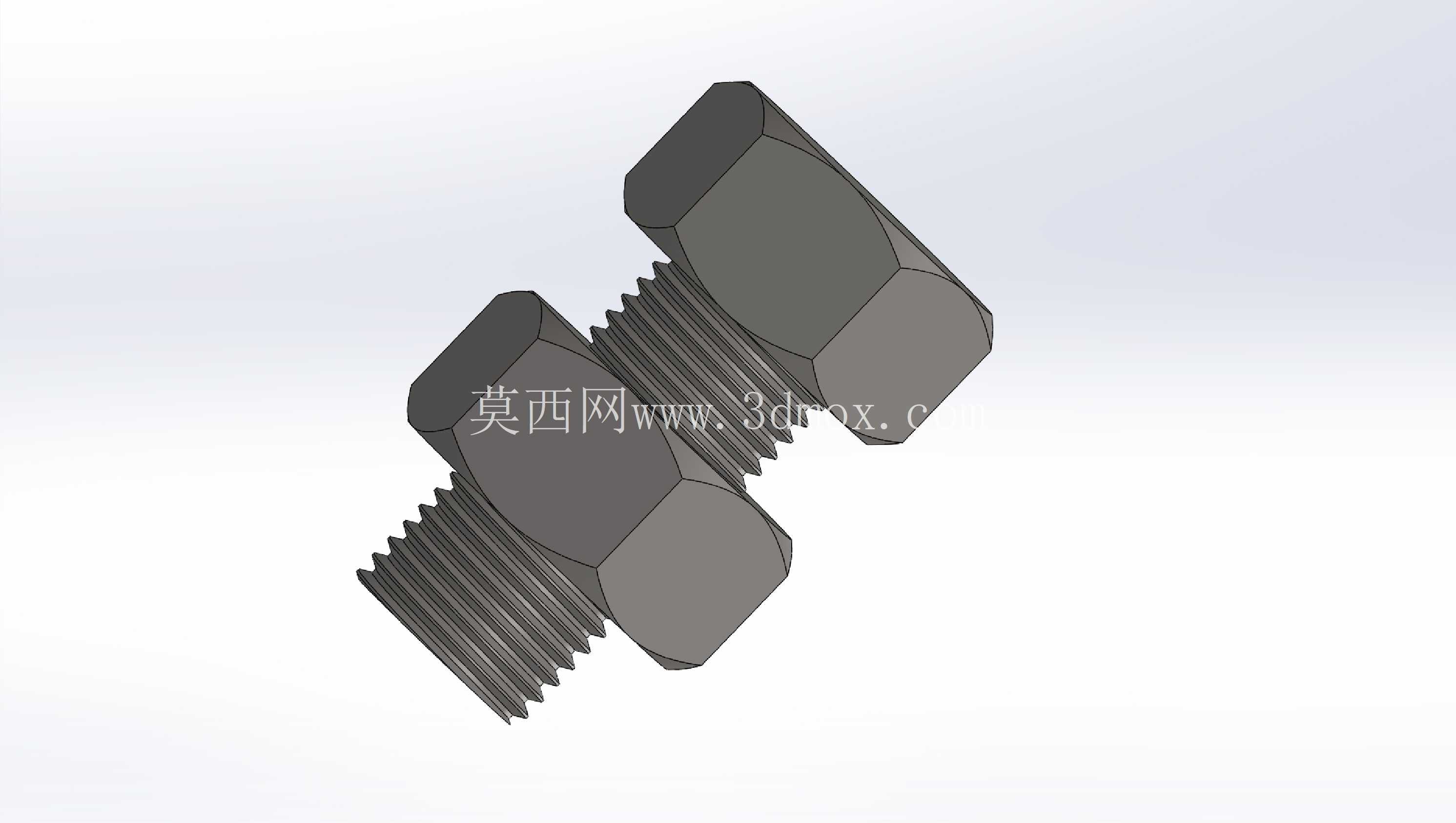

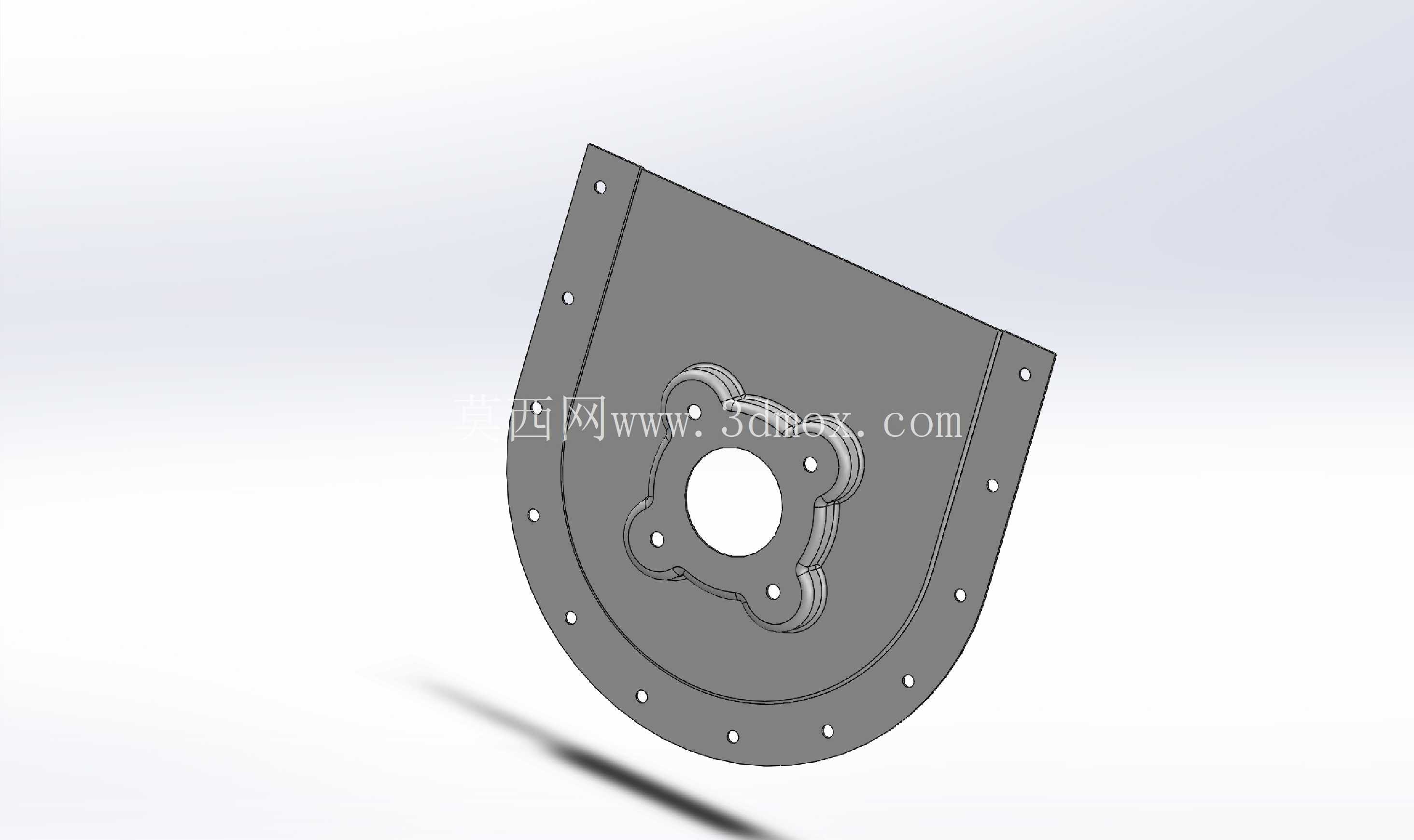

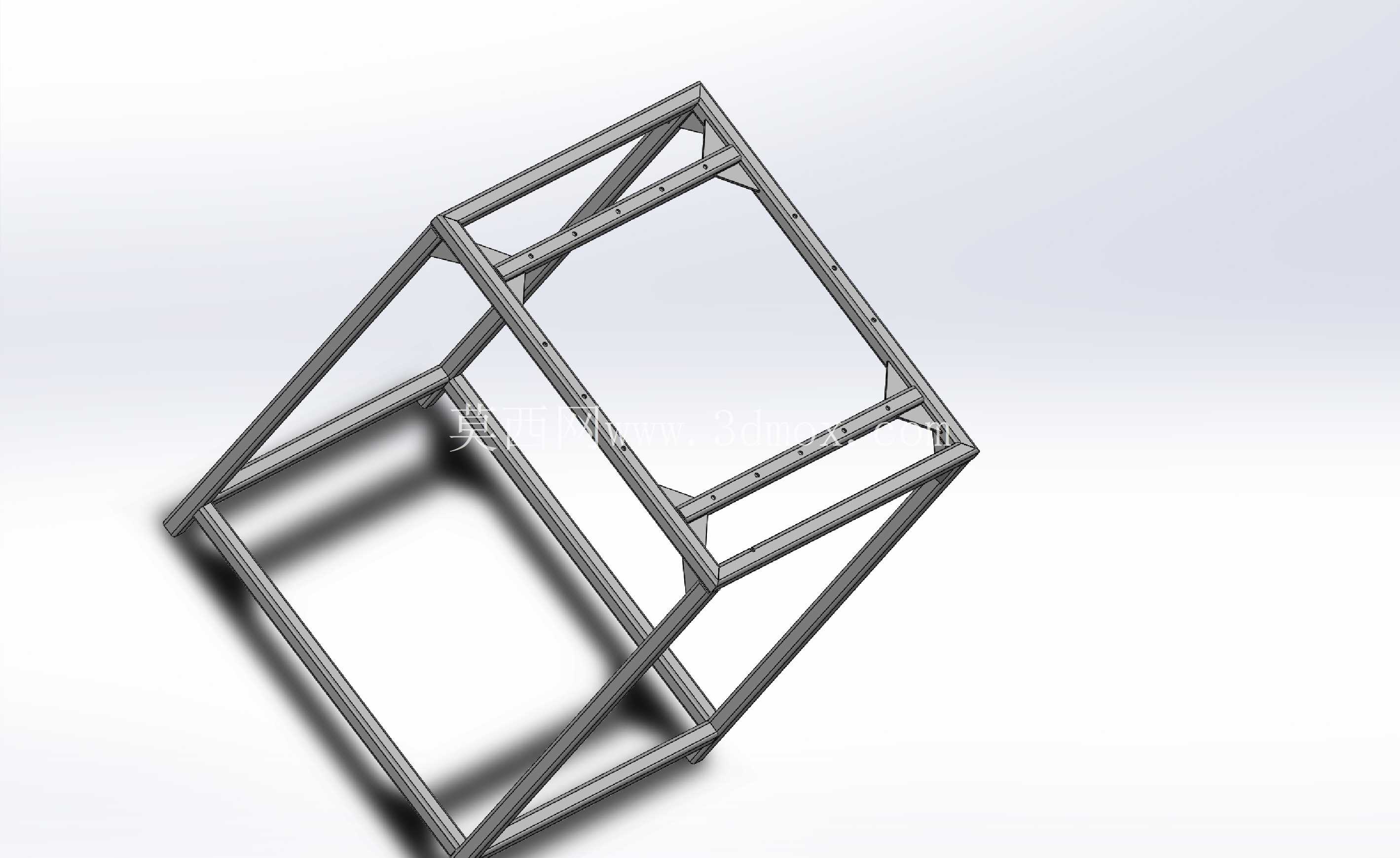

　　从功能特性上看，这款料斗采用上方大尺寸方形口、下方小尺寸圆形口的变径结构，方形上口的设计是为了匹配常规的投料平台开口尺寸，现场安装时不需要额外做方转圆的过渡节，上口一圈的法兰边均匀布置了安装孔，既可以和上方的投料格栅、密封压圈做螺栓连接，也能直接搭在投料平台的预埋框架上做固定，法兰边的厚度预留了橡胶密封垫的压缩量，输送粉料时不会出现粉尘从接缝处溢出的情况。下方的圆形接口尺寸完全匹配常用螺旋输送机的标准进料口管径，接口处同样带法兰安装边，和螺旋机机筒连接时同轴度公差控制在0.5mm以内，不会出现接口错位导致的物料卡滞问题。料斗的侧壁倾斜角度经过反复核算，针对堆积角在30°到45°之间的常见散料，比如粮食颗粒、塑料粒子、水泥粉料、矿粉等，侧壁倾角设置为52°，大于绝大多数散料的自然堆积角，物料下落时不会在侧壁粘附积料，避免长期使用后料斗有效通径变小、进料不畅的问题。

　　设计思路上，这款料斗没有采用复杂的曲面结构，所有壁板都是平板折弯后焊接成型，加工时不需要开冲压模具，普通的钣金车间通过激光下料、折弯、焊接、打磨就能完成加工，加工成本比曲面拉深的料斗低40%左右，后期维护时如果某一块壁板出现磨损，只需要单独切割更换对应壁板即可，不需要整体更换料斗。料斗的上下法兰边都采用了外翻边设计，一方面是增加法兰的结构强度，安装螺栓时法兰不会出现变形，另一方面外翻边的结构不会在料斗内侧形成凸起的接缝，避免物料在接缝处挂料。料斗的壁厚根据输送物料的磨琢性做了适配，常规颗粒料采用3mm厚的Q235钢板焊接即可，如果是输送石英砂、矿渣这类磨琢性强的物料，可以把壁板厚度提升到5mm，或者在料斗内壁粘贴耐磨衬板，法兰上的安装孔都做了长圆孔预留，现场安装时可以根据上下游设备的实际位置做±5mm的位置调整，降低现场安装的对位难度。

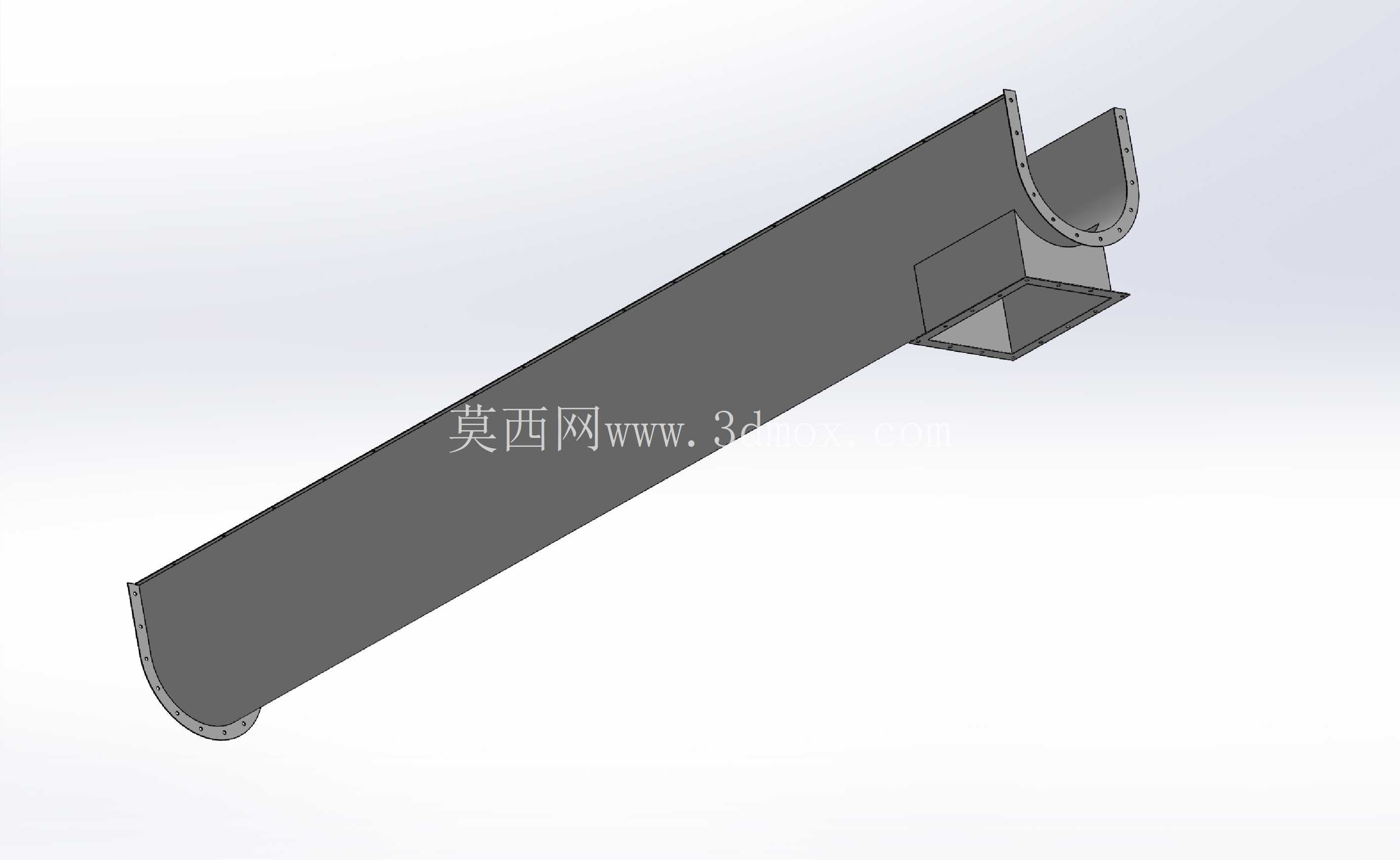

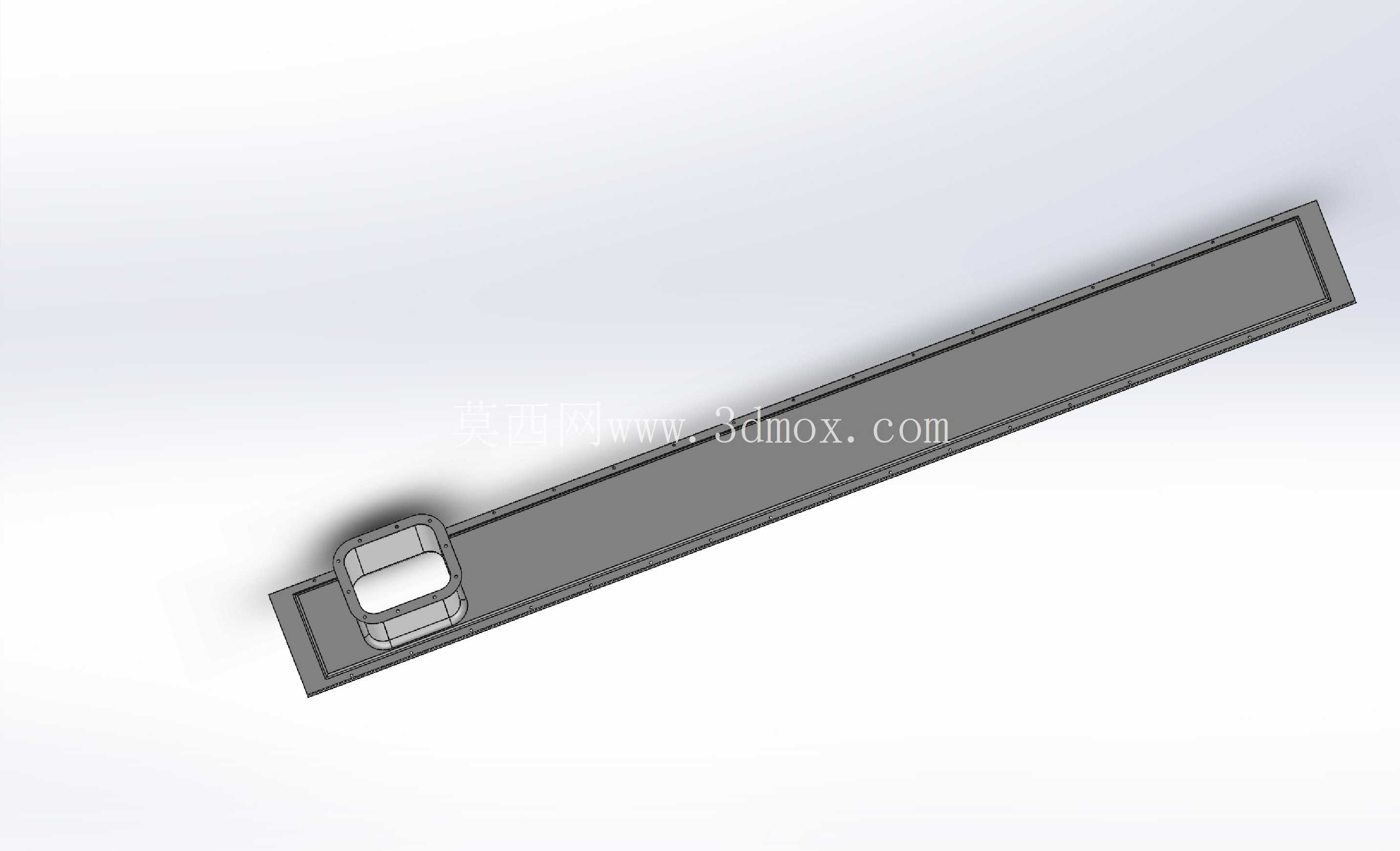

　　从安装边界尺寸来看，上方方形接口的尺寸覆盖了常规500mm到800mm的投料口常用规格，下方圆形接口匹配165mm到273mm的常用螺旋输送机管径，料斗整体高度控制在300mm到500mm之间，不会占用过多的竖向安装空间，对于旧线改造的场景，不需要大幅调整原有设备的安装高度就能直接替换原有料斗。料斗的侧壁没有设置额外的加强筋，因为折弯后的壁板加上下法兰的刚性已经能够满足满料负载的强度要求，满料时侧壁的变形量不超过1mm，不会出现焊缝开裂的问题。在实际选型搭配时，这款料斗可以和水平布置、倾斜布置的螺旋输送机配合使用，当螺旋机倾斜角度超过15°时，料斗的下方接口可以根据螺旋机的倾斜角度做对应的切角处理，保证接口和螺旋机机筒完全贴合，不会出现物料泄漏的缝隙。很多现场调试时遇到的螺旋输送机进料不畅、返料问题，本质上都是进料段料斗的导流角度不对，物料没有落到螺旋叶片的有效推送区间，而是落到了螺旋轴的位置，被螺旋轴的转动带回到进料口形成返料，这款料斗的变径段做了偏心导流设计，物料下落时会直接落到螺旋叶片的进料侧，避开螺旋轴的正上方位置，从根源上减少返料问题的出现。另外料斗的上口可以根据需求加装格栅板，防止大块物料或者杂物进入螺旋机造成叶片卡滞，格栅的支撑边直接搭在上方法兰边上，不需要额外做焊接固定，清理杂物时可以直接取下格栅，日常维护非常方便。
