环形布局重载链辊物料输送设备

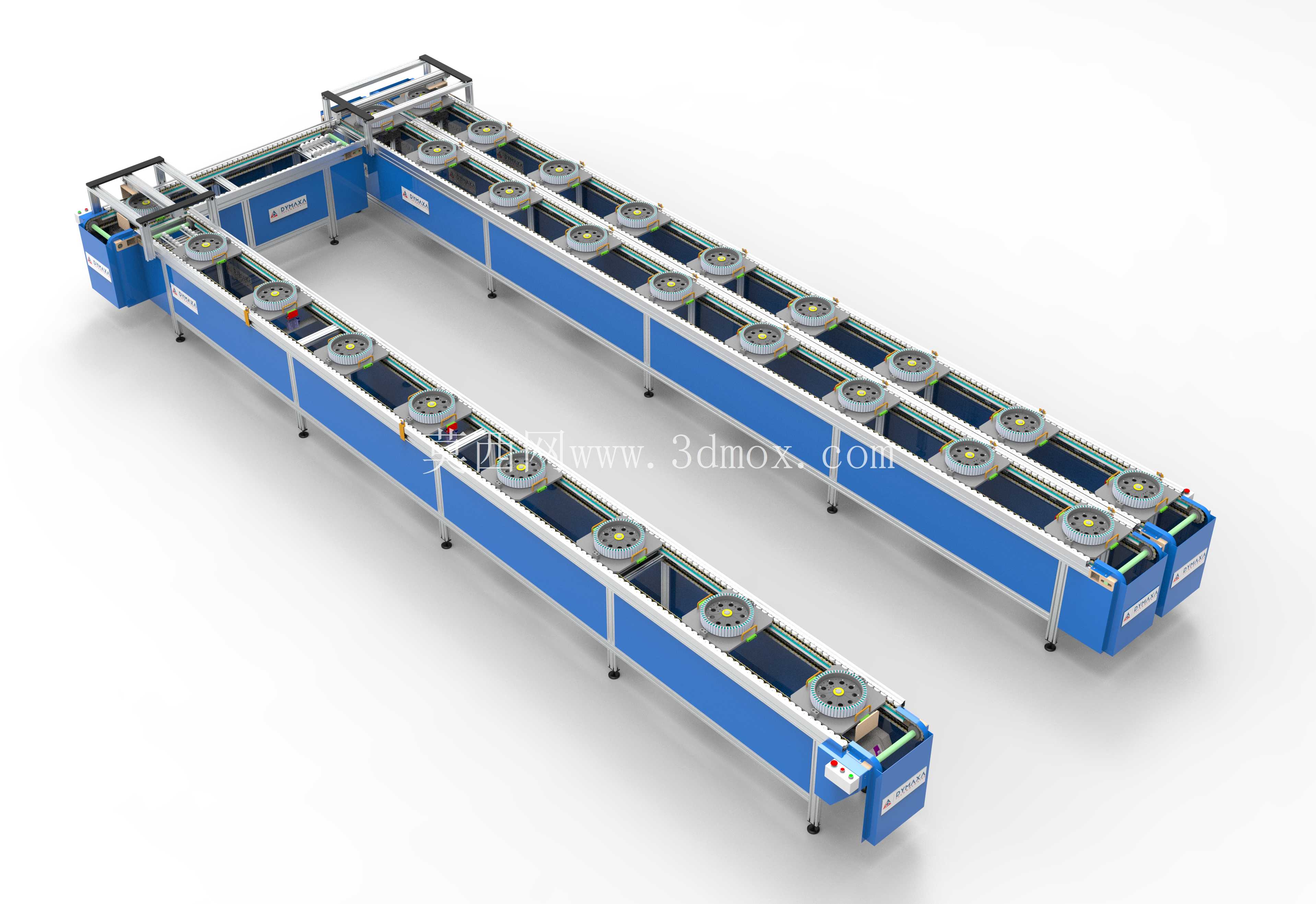

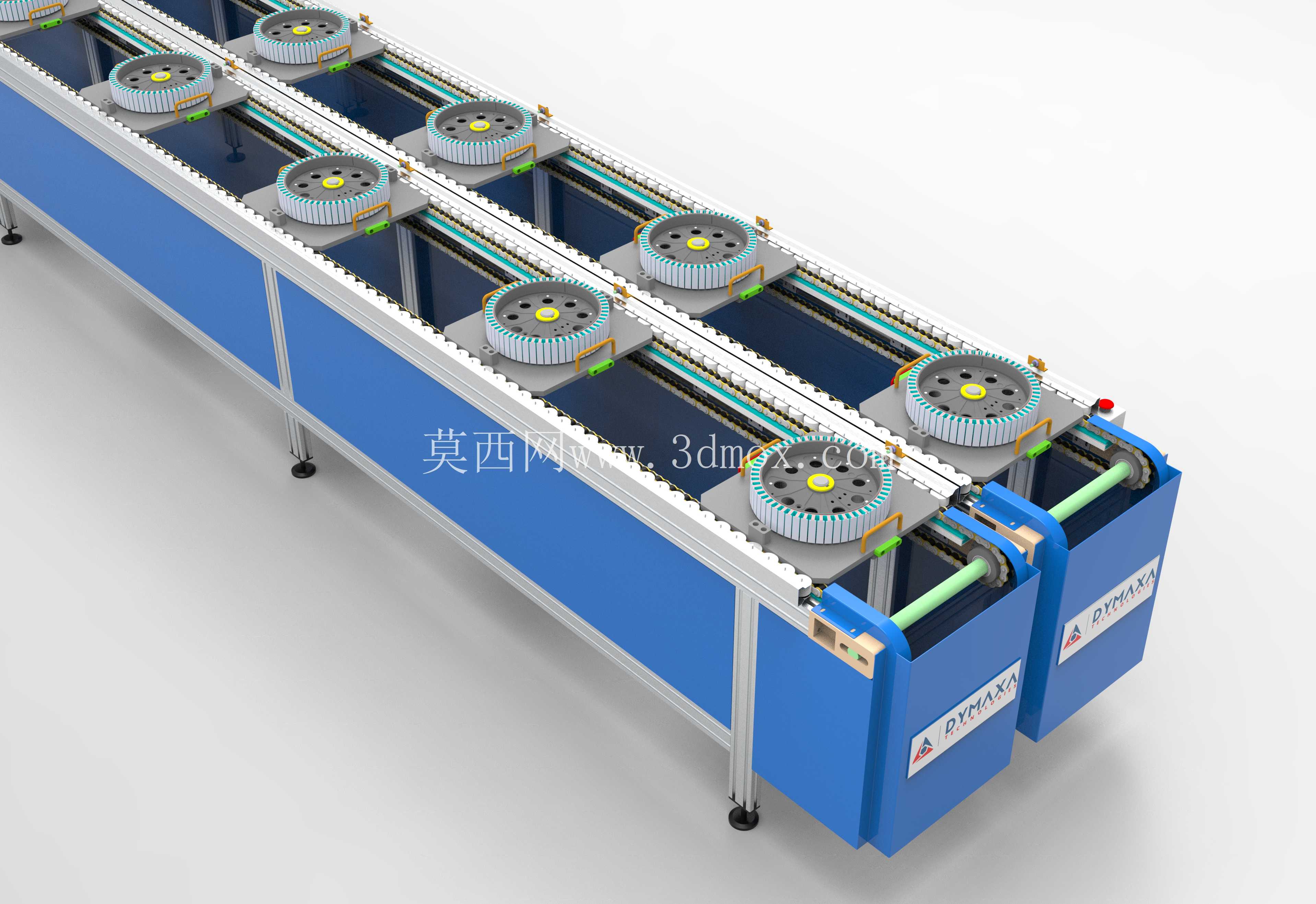

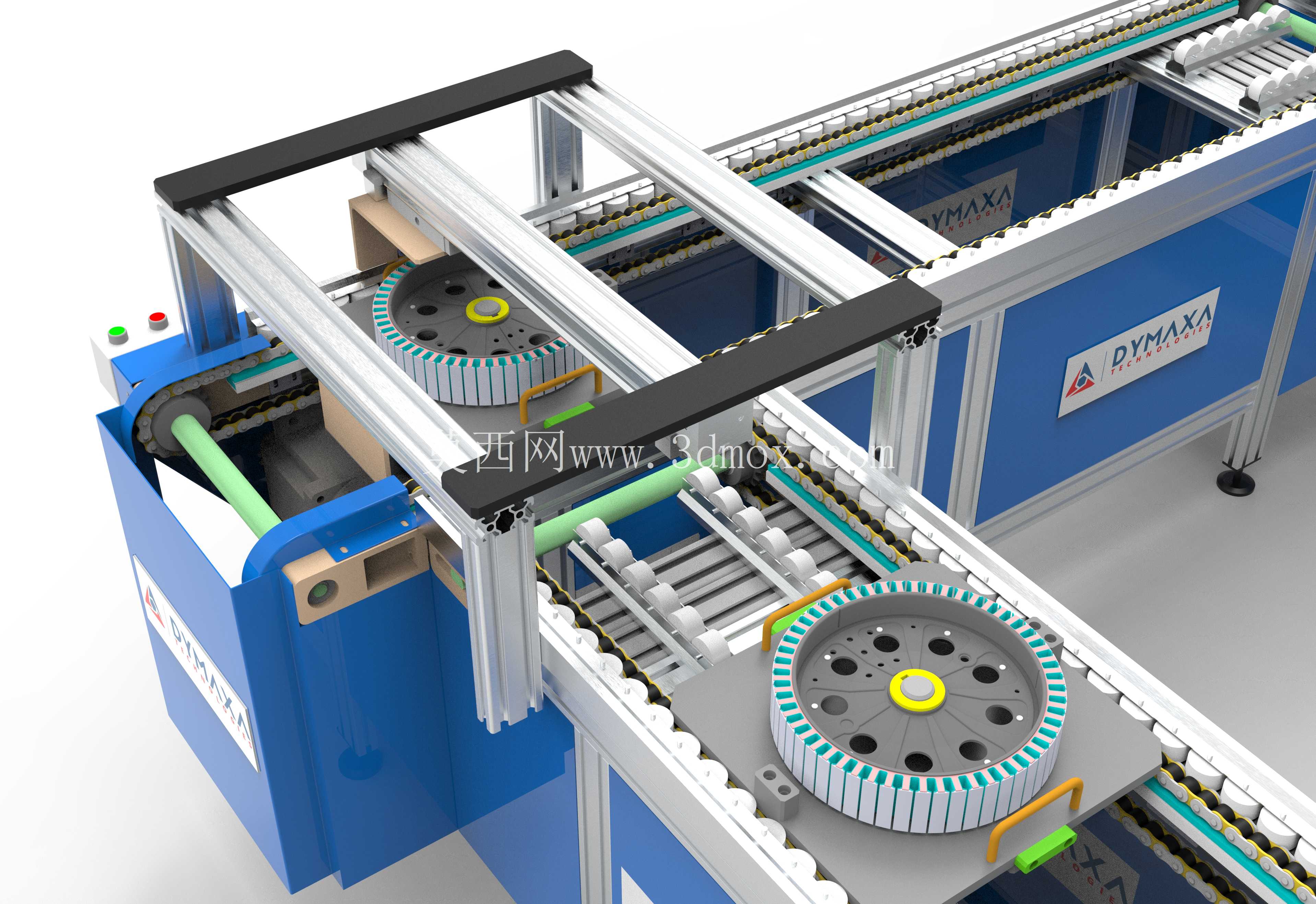

　　这套链辊输送结构采用闭环环形布局设计，主要适配生产车间内多工序间的长距离重载物料循环转运需求，区别于传统直线型输送线，环形走向可充分利用车间边角空间，减少物料跨线转运的二次搬运环节，在汽车零部件装配、电商仓储分拣、家电总装、大宗货品仓储周转场景中均有广泛适配性。设备主体框架采用工业铝型材搭配碳钢支腿搭建，支腿底部配置可调脚杯，可根据现场地面平整度调整整体水平度，单段线体的标准节长度可根据现场安装边界灵活拼接，整体转弯段采用定制化链轮组过渡，避免托盘在转弯位置出现卡滞、偏移问题。线体的承载面采用双排链搭配钢制辊轮的组合结构，辊轮表面做淬火硬化处理，可承载带工装托盘的重型工件，单点位额定承载可满足常规工业产品的转运需求，链条采用节距精准的标准工业滚子链，传动端配置减速电机直驱主动轴，全线运行速度可根据产线节拍在合理区间内调整，适配不同工序的作业节奏需求。线体侧边配置的导向条采用耐磨超高分子量聚乙烯材质，可对输送托盘起到侧向限位作用，避免托盘在高速运行过程中出现跑偏、脱轨问题，线体两端的端部位置配置阻挡机构安装位，可根据工序需求加装阻挡气缸、定位组件，实现托盘在指定工位的精准停靠，满足装配、检测、扫码等工序的作业定位精度要求。从设计逻辑来看，这套结构优先考虑了现场安装的模块化特性，所有标准段均采用统一的连接接口，现场安装时无需大量焊接作业，仅通过螺栓拼接即可完成整体组装，大幅缩短现场施工周期；支腿的排布间距经过载荷校核，可避免长距离线体出现中部下挠变形问题，传动端的张紧机构设置在主动轴端的安装座上，可通过调整螺栓快速调整链条张紧度，日常维护时无需拆解大量结构即可完成张紧作业。线体的整体高度适配常规人工站立作业以及机器人上下料的作业高度范围，可直接对接各类加工设备、装配工作站的进出料口，无需额外增设过渡转接机构；转弯段的曲率半径经过运动仿真校核，可保证托盘在转弯过程中无干涉、无卡顿，托盘底部的导向块与线体导向槽精准配合，即使在高速运行状态下也能保持稳定的运行轨迹。在实际产线应用中，这类环形链辊输送线常作为整厂物流系统的主干线，可搭配顶升移栽机、直角转台等辅助机构，实现物料在不同支线之间的自动分流、合流，无需人工干预即可完成物料在全工序间的自动流转；线体的电控走线全部集成在框架侧边的线槽内，外观整洁同时避免线缆外露造成的安全隐患，所有传动部件均配置安全护罩，符合车间安全生产的防护要求。针对不同行业的使用需求，这套结构还可拓展加装防静电辊轮、耐高温涂层、防滑包覆层等定制化结构，适配电子元器件生产、热加工工件转运、易碎品输送等特殊场景，整体结构的冗余设计预留了充足的改造空间，后期产线升级时可直接在原有线体基础上加装功能组件，无需整体更换线体结构，降低产线迭代的改造成本。安装过程中需重点保证各段线体的对接平面度，尤其是转弯段与直线段的对接位置，需保证辊轮面的高度差控制在允许公差范围内，避免托盘经过时出现颠簸、跳动；传动链轮的同轴度需在安装时做精准调校，避免链条运行过程中出现偏磨、跳齿问题，延长链条与链轮的整体使用寿命。日常运维过程中，仅需定期对链条、辊轮轴承加注润滑脂，检查张紧机构的张紧力度，即可保证线体长期稳定运行，整体运维成本远低于同类柔性输送设备。
