钢制托盘配套卡片标签卡座结构设计

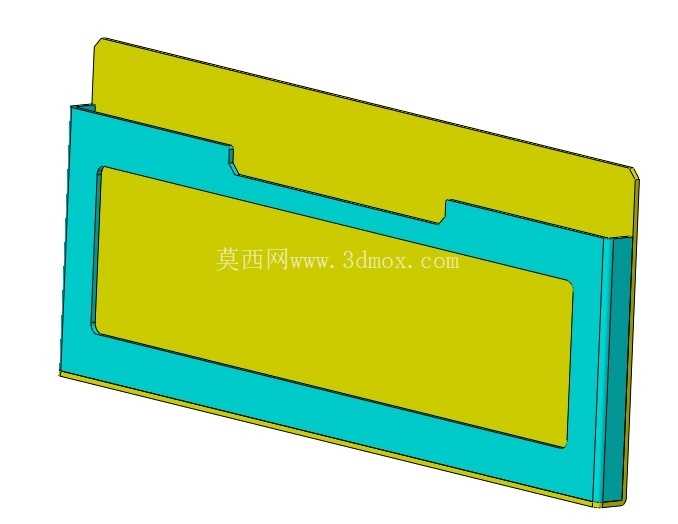

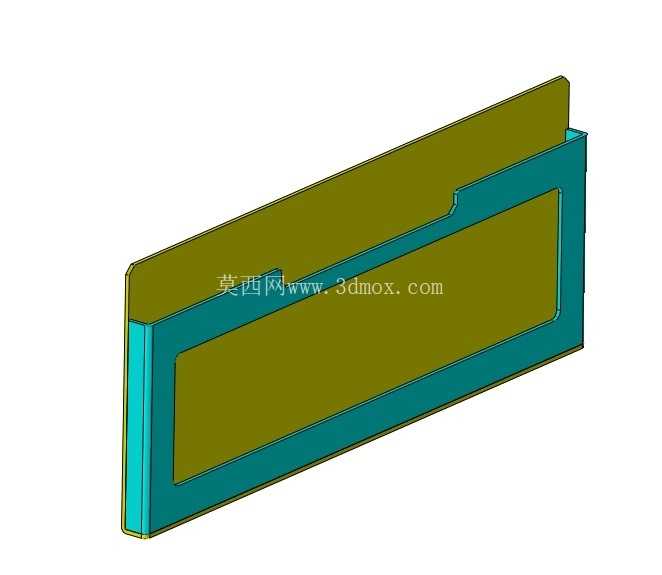

　　在仓储物流周转、车间工位物料存放、线边库定置管理场景中，钢制托盘是单元化载具的核心组成部分，日常作业中需要在托盘外侧固定物料标识卡、送货单、批次标签、点检记录卡等纸质信息载体，避免标签脱落、污损导致的物料错发、批次混淆问题，这款卡座就是针对这类需求设计的外置式固定结构。从实际使用场景出发，该卡座采用弯折成型的分体嵌套结构，外层为青蓝色钢制弯折主体，内层为黄色弹性压片结构，整体采用薄钢板冲压弯折工艺制作，不需要额外的注塑件或者橡胶配件，适配常规钢制托盘的侧边安装需求，安装时可以通过焊接、铆接或者抽芯铆钉固定的方式，将卡座主体固定在托盘侧端面的平整区域，安装位置需要避开托盘的叉取避让位、堆垛定位凸台，保证叉车作业、

　　托盘堆垛过程中不会剐蹭到卡座结构。设计过程中优先考虑了纸质卡片的取放便捷性，内层压片与外层主体之间预留了标准卡片厚度的容纳间隙，开口处做了向内的圆弧翻边处理，既可以避免卡片插入时被钢板锐边划破，也能在卡片插入后依靠压片的弹性形变提供持续的压紧力，即使托盘在叉车转运过程中产生颠簸、振动，卡片也不会从槽内滑出。卡座的正面预留了大面积的可视窗口，窗口边缘做了闭合式弯折强化，既可以让作业人员无需抽出卡片就能完整读取标签上的物料编码、批次号、数量等核心信息，也能通过弯折结构提升整体的结构刚性，避免薄钢板受外力碰撞出现变形，导致卡片无法顺利插入或者取出。从安装边界来看，该卡座整体厚度控制在较薄的尺寸范围内，

　　突出托盘侧端面的距离不会超过常规托盘的侧边加强筋高度，避免托盘并排存放时卡座相互碰撞造成变形；整体高度适配常规A6尺寸的物料卡片，长度方向可以根据不同托盘的侧边长度做等比例缩放，不需要改动核心的压合结构就能适配不同规格的钢制托盘。在结构细节处理上，卡座的上下两端都做了封闭弯折处理，避免作业过程中灰尘、铁屑、水渍从端部进入卡槽内部，长期使用后积尘导致卡片取放不畅；内层压片的两端做了向上的微翘处理，卡片插入时可以顺着翘边顺利进入卡槽，不需要刻意对齐缝隙，降低一线作业人员放置标签的操作难度。考虑到仓储现场可能存在的油污、粉尘、潮湿环境，钢制基材表面可以根据使用场景做喷塑、镀锌或者电泳处理，提升防锈耐腐蚀能力，延长在不同工况下的使用寿命。

　　不同于粘贴式的塑料标签座，这款全钢制结构的卡座不会因为低温、高温、油污侵蚀导致胶层失效脱落，也不会因为塑料老化出现脆裂问题，适合在重工业车间、冷链仓储、室外周转堆场等环境相对恶劣的场景使用。在实际选型匹配时，需要确认托盘侧端面的平整安装区域尺寸，保证卡座的四个固定点位都能贴合在钢板表面，避免悬空安装导致受碰撞后弯折变形；如果是用于周转频次较高的流转托盘，可以适当增加卡座与托盘连接的固定点数量，提升连接强度，避免长期插拔卡片导致固定点松动。该结构的建模过程中，所有弯折处都预留了合理的钣金折弯半径，避免折弯处出现应力集中导致开裂，压片的弹性形变行程经过反复校核，既保证足够的压紧力，也不会因为形变过大导致压片产生塑性变形，失去压紧作用。
