12V转220V车载逆变电源结构设计

　　这款12V转220V逆变装置的三维结构设计，核心围绕车载、户外离网场景的供电需求展开，在结构布局上充分考虑了狭小安装空间内的器件排布、散热路径与接线便利性。从实际应用场景来看，这类装置主要适配铅酸蓄电池的直流输出端，常见于长途货运车辆驻车时的小功率电器供电、户外作业临时交流供电、应急备电场景下的低压直流升压转换，能够将车载蓄电池输出的12V直流电转换为民用级220V交流电，满足小功率数码设备、简易照明、小型电动工具的临时取电需求。

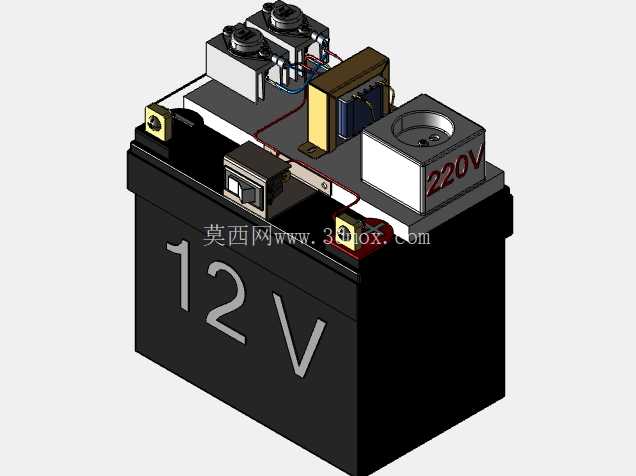

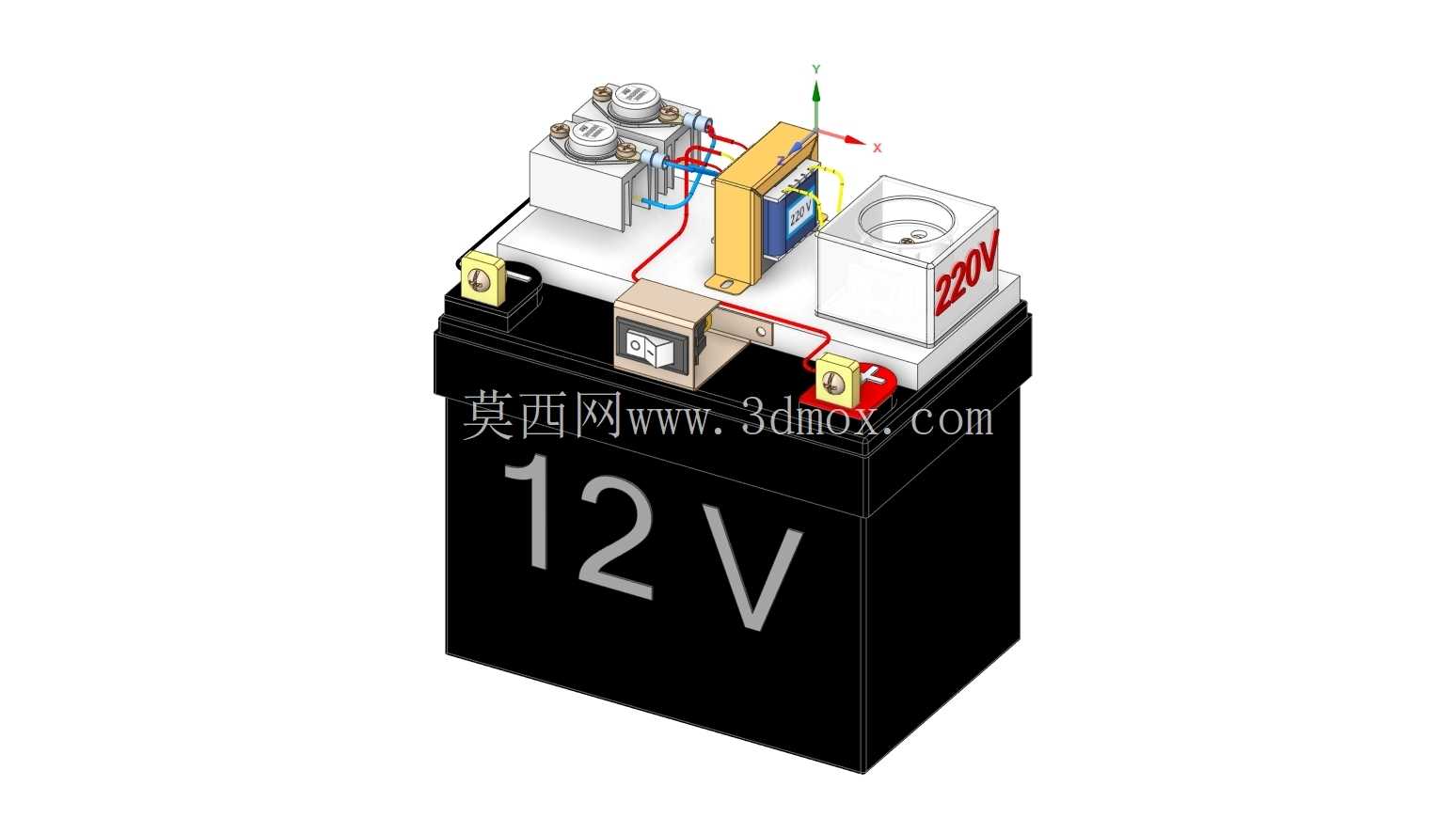

　　在功能特性的结构落地上，模型完整还原了逆变装置的核心器件排布：主体采用标准铅酸蓄电池顶置安装的适配结构，底座轮廓完全匹配常规12V铅酸蓄电池的顶部安装边界，无需额外打孔固定，可直接通过蓄电池原有接线桩完成固定与电气连接，大幅降低现场安装的改造成本。顶部区域从左至右依次排布输入接线端子、滤波电感、升压变压器、逆变输出模块与交流电压指示表，输入侧的大电流接线端子采用带绝缘护罩的螺栓式结构，适配大平方线缆的压接安装，能够承载直流侧的大电流输入，避免长期大负载下的接线端发热问题；滤波电感采用立式安装结构，周边预留3mm以上的电气安全间隙，避免与周边金属构件发生爬电现象；核心的升压与逆变模块采用分层排布，功率器件直接贴合顶部金属安装板，利用金属板的平面散热能力降低器件工作温升，无需额外加装散热风扇即可满足小功率持续工作的散热需求；输出侧设置220V交流输出插座与指针式电压表，电压表直接并联在交流输出端，能够直观显示当前输出电压状态，方便使用者快速判断设备工作状态。

　　设计思路上完全遵循低压电气设备的安全规范，直流输入侧与交流输出侧的器件分区排布，高压交流区域与低压直流区域之间设置绝缘隔离挡板，避免不同电压等级的线路交叉干扰；所有走线的弯折半径均符合线缆施工规范，红黑直流输入线缆、交流输出线缆分槽布设，减少线路之间的电磁干扰，提升逆变输出的电压稳定性。外形尺寸方面，整体结构的长宽边界完全贴合配套12V蓄电池的顶部尺寸，突出蓄电池顶面的高度控制在80mm以内，不会额外占用过多的安装空间，即使在车辆引擎舱周边、户外储能箱内部等狭小空间内也能完成安装；顶部所有操作部件的高度均低于整体结构的最高平面，避免安装过程中磕碰损坏操作件。

　　从结构设计的细节来看，接线端子的安装位置预留了足够的扳手操作空间，使用者在接线时无需额外拆卸其他部件即可完成线缆的紧固操作；电压表的显示面朝向安装后的常规观察视角，无需俯身即可清晰读取电压数值；所有塑料结构件均采用耐温阻燃材质的设计选型，功率器件周边的结构件预留热膨胀间隙，避免长期工作温升导致结构件变形。考虑到车载场景下的振动工况，所有器件的安装脚均设置减震橡胶垫，螺栓连接点均采用防松结构设计，避免车辆行驶过程中的振动导致器件松动、接线脱落。整个结构没有冗余的装饰性设计，所有造型特征均服务于功能实现与安装便利性，每一处结构的尺寸设定都对应实际安装、使用、维护过程中的操作需求，能够直接作为小功率车载逆变器的结构开发参考，也可用于电气教学场景下的逆变原理演示模型，帮助从业者直观理解低压直流转交流升压装置的器件排布逻辑与安装要点。
