动力电池自动压紧捆扎包装专用设备

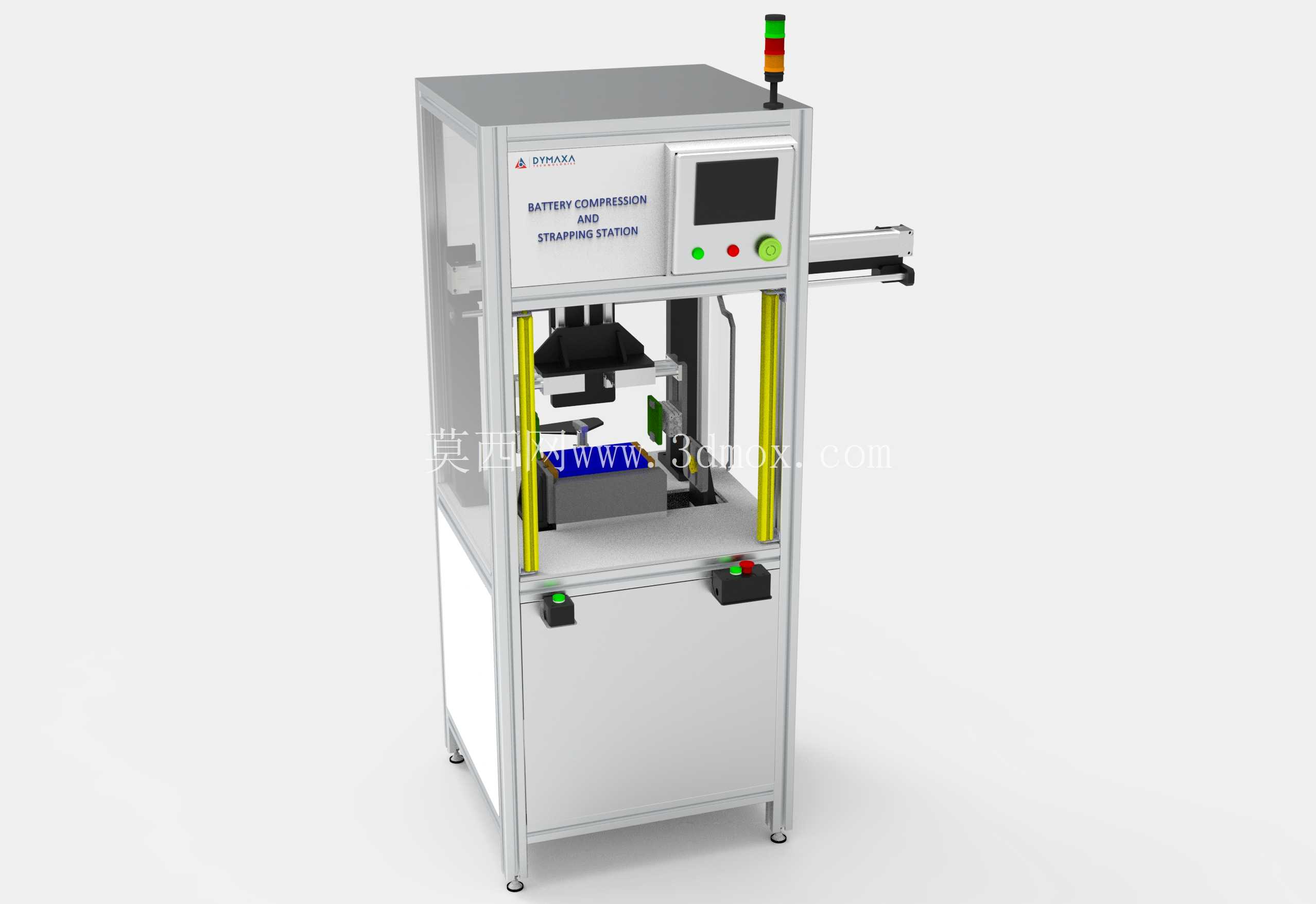

　　这款设备针对方形动力电池组后段包装工序设计，主要应用在动力电池PACK装配线的电芯成组后捆扎工位，替代传统人工捆扎作业中压紧力不稳定、捆扎带偏移、作业效率低的痛点，适配量产线连续生产节拍要求。设备整体采用铝型材框架搭建主体支撑结构，底部配置可调脚杯，可适配车间地面不平整工况，安装时仅需预留1200mm*800mm的地面占地空间，设备总高度控制在1800mm，顶部预留三色警示灯安装位，不会与车间常规行吊、线体桥架产生干涉，对接上下游倍速链线体时，输送面高度可根据现有产线高度在750mm-950mm区间调整，无需额外搭建增高台架。

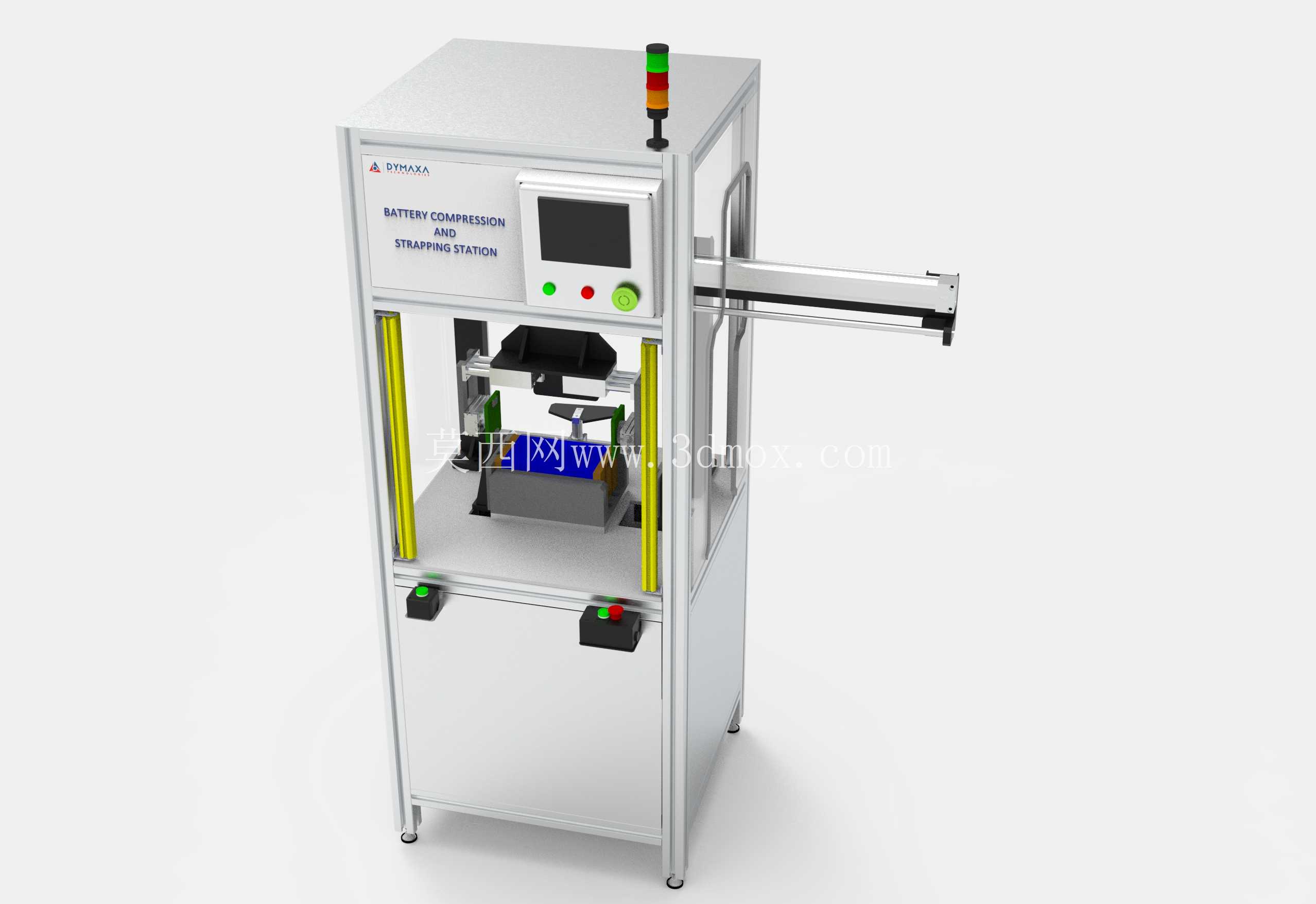

　　从功能布局来看，设备正面设置上下双开门维护舱，下部舱体容纳电气控制元件、气动动力单元，上部为作业防护舱，两侧配置黄色安全光栅防护柱，作业过程中一旦有肢体伸入作业区域，设备会立即触发急停，压紧机构快速锁止，避免安全事故。作业舱内部核心为伺服驱动的垂直压紧机构，压头表面包覆聚氨酯缓冲垫，接触电池组表面时不会刮伤电芯蓝膜，压紧力可通过伺服参数在0.5kN-5kN区间精准调节，适配不同规格、不同堆叠层数的电池组压紧需求，压紧行程设置有硬限位块，避免超程压损电芯。压紧工位侧方延伸出捆扎带导向槽，可适配PP带、PET打包带两种常用捆扎材质，带道位置可根据电池组尺寸手动调节，捆扎接头热熔粘接时间可根据环境温度微调，保证捆扎带粘接强度满足运输、后续装配要求。

　　设备操作界面采用悬臂式安装的触控屏，倾斜角度符合人体工程学，操作人员站立状态下无需抬手即可完成参数设置、状态查看，屏幕旁设置启动、复位、急停实体按钮，急停按钮采用大尺寸红色蘑菇头设计，紧急状态下可快速拍停。设备正面下部设置双手启动按钮，必须双手同时触发才会启动压紧作业流程，避免单手握持工件时误启动。顶部三色灯分别对应设备运行、待机、故障三种状态，故障状态下红灯闪烁同时触发蜂鸣报警，提醒现场人员及时处理。

　　设计过程中重点考虑了不同规格电池的快速换型需求，压头、捆扎带道均采用快拆式安装结构，更换不同规格产品时，无需工具即可完成定位件更换，换型时间控制在10分钟以内，适配多品种小批量的生产场景。设备内部走线全部采用拖链防护，活动部位线缆不会因为长期往复运动产生磨损，气动管路采用快插接头连接，维护时可快速更换损坏管路。作业舱正面设置透明亚克力防护门，既可以观察内部作业状态，又可以防止捆扎过程中崩带伤人，防护门设置安全联锁，门未关闭到位时设备无法启动作业流程。

　　对接产线时，设备进料端可配置阻挡气缸、定位机构，电池组流入工位后自动定位到压紧中心位置，无需人工对位，捆扎完成后自动放行到下一个工位，可实现全流程无人化作业。设备底部预留气源、电源接口，安装时仅需接入0.6MPa-0.8MPa的压缩空气、220V交流电源即可运行，无需额外配置液压站等辅助设施，降低现场安装配套成本。压紧机构的导向部分采用线性导轨搭配滑块，运动过程无卡顿，压紧位置重复精度可控制在±0.2mm以内，保证每一组电池的压紧位置一致，捆扎后电池组堆叠整齐，不会出现电芯错位的情况。
