工位式自动定尺钻孔加工设备结构

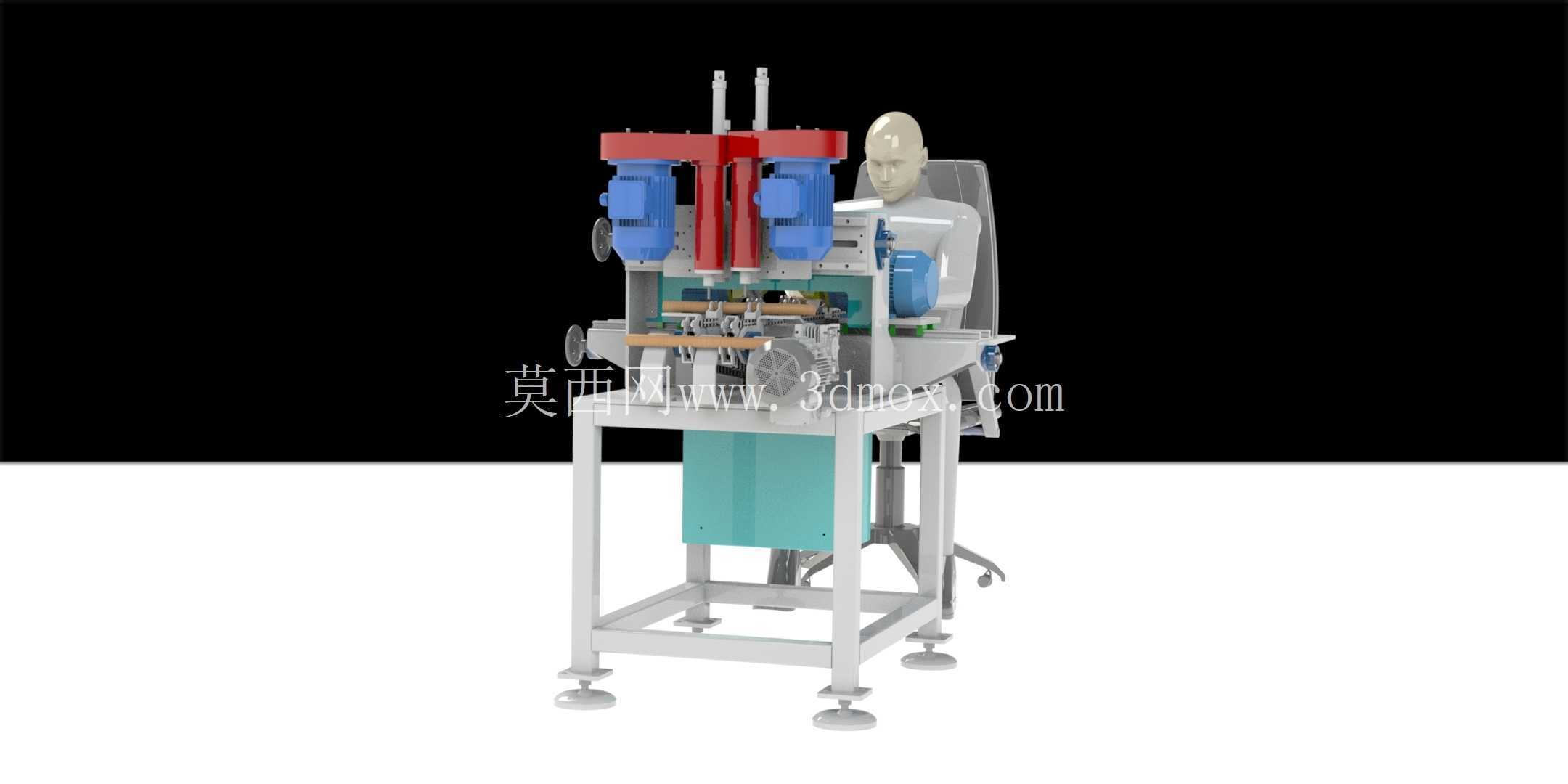

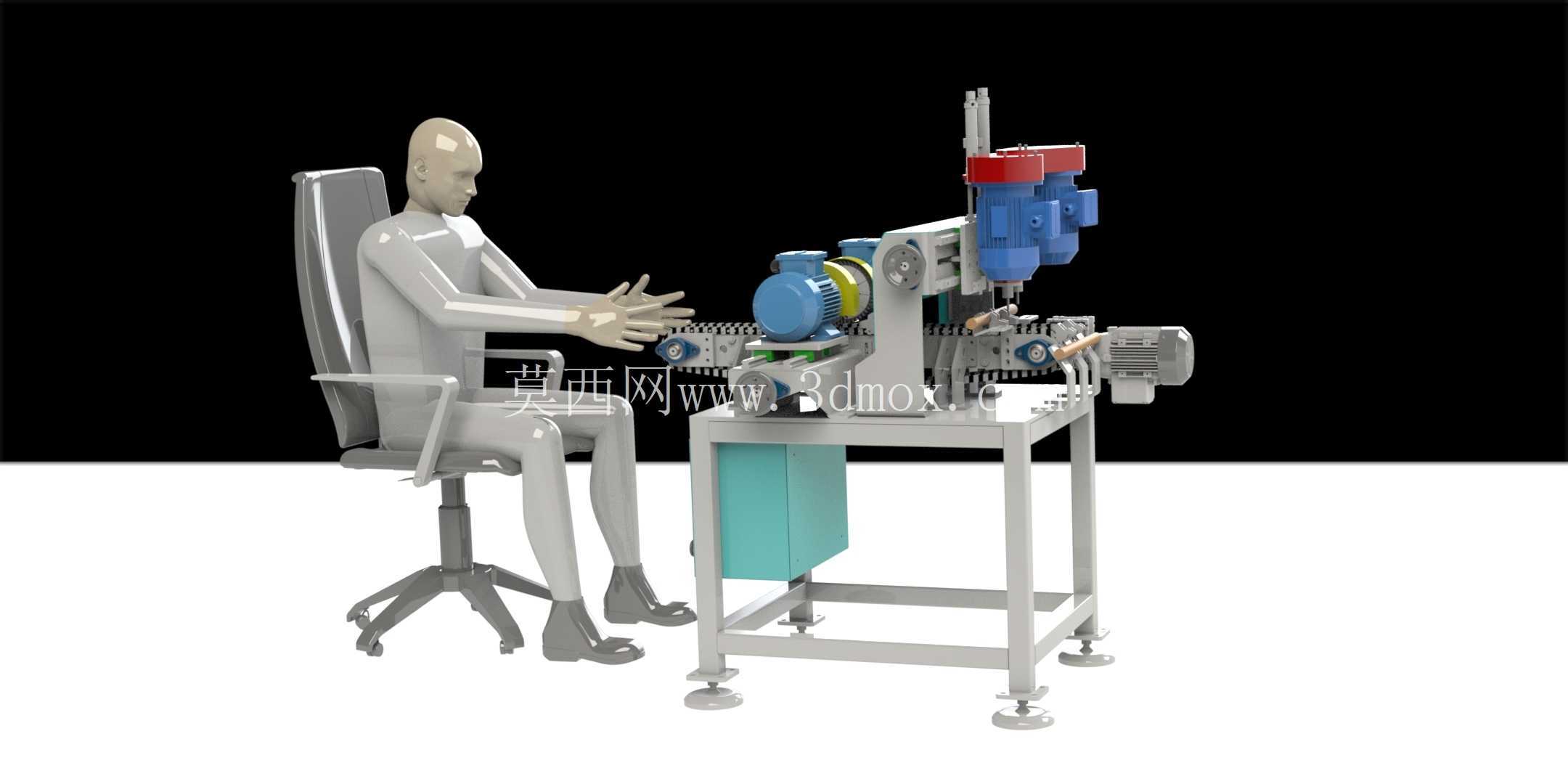

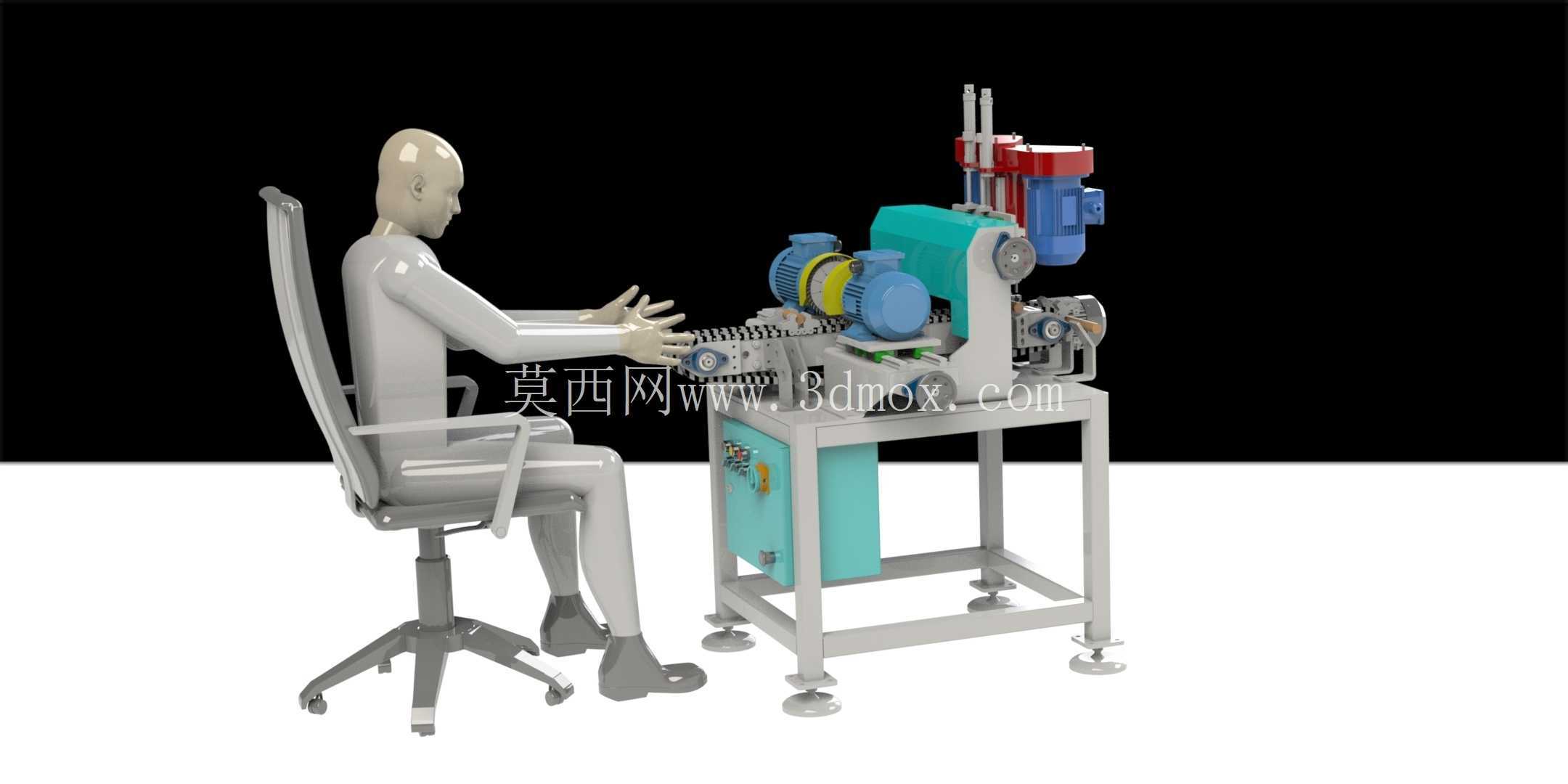

　　这款设备针对小型长条类工件的定尺钻孔工序设计，常见应用于五金配件加工、小型型材深加工、电子五金件生产的车间工位场景，适配单人操作的机加工工位布局，可替代传统人工划线、手持钻孔的作业模式，降低重复定位带来的尺寸偏差。从结构布局来看，设备采用方管焊接机架作为承载基础，底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时仅需预留操作侧700mm以上的人员操作空间，设备后侧预留150mm的管线排布空间即可完成就位，整体占地尺寸适配常规小型加工工位的排布要求，无需额外做地基固定。设备的核心功能围绕定尺送料与钻削加工两个核心动作展开，送料端采用带定位挡块的链式输送结构，可根据工件的钻孔位置尺寸调整挡块位置，实现不同长度规格工件的定尺送料，

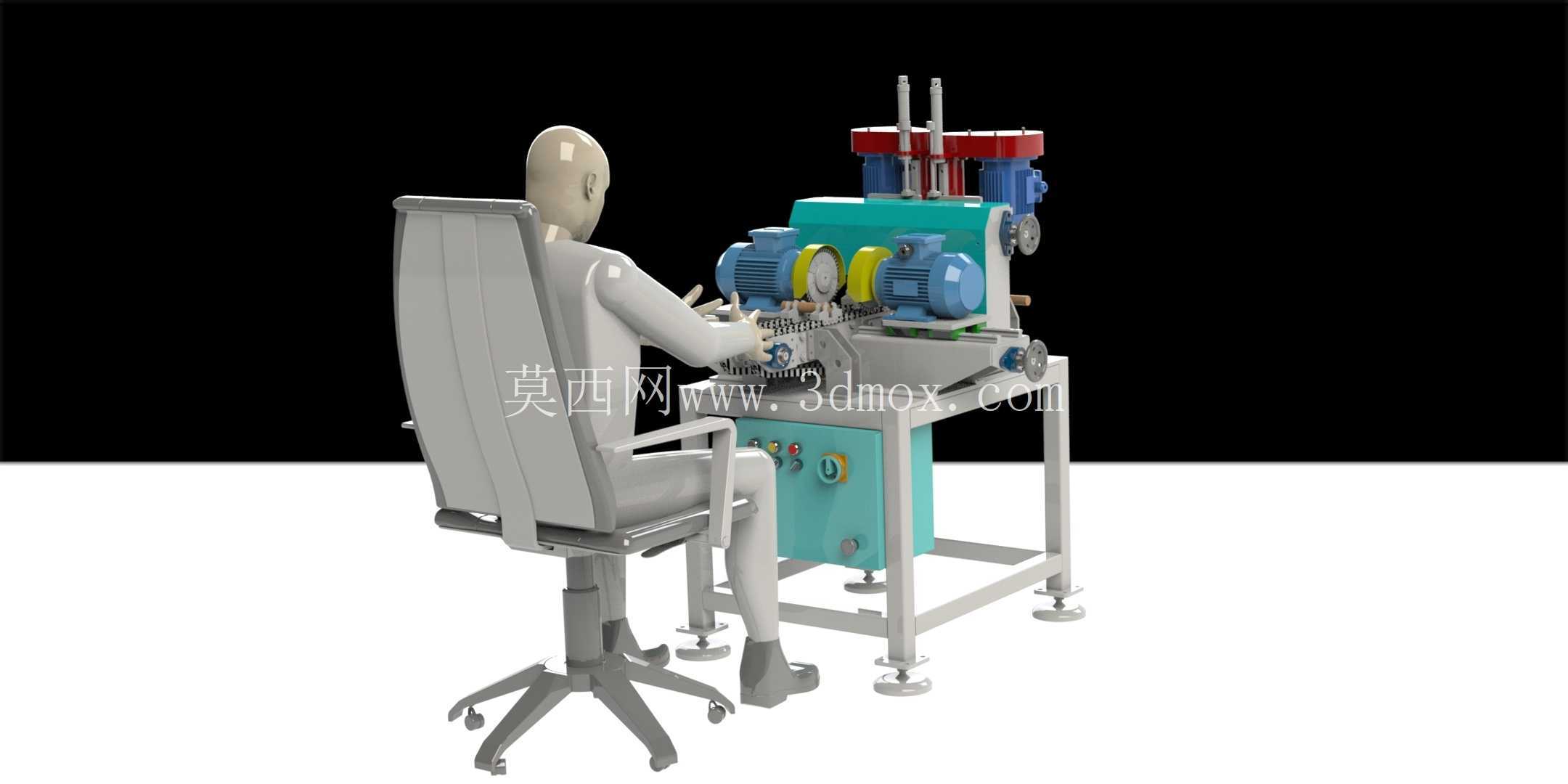

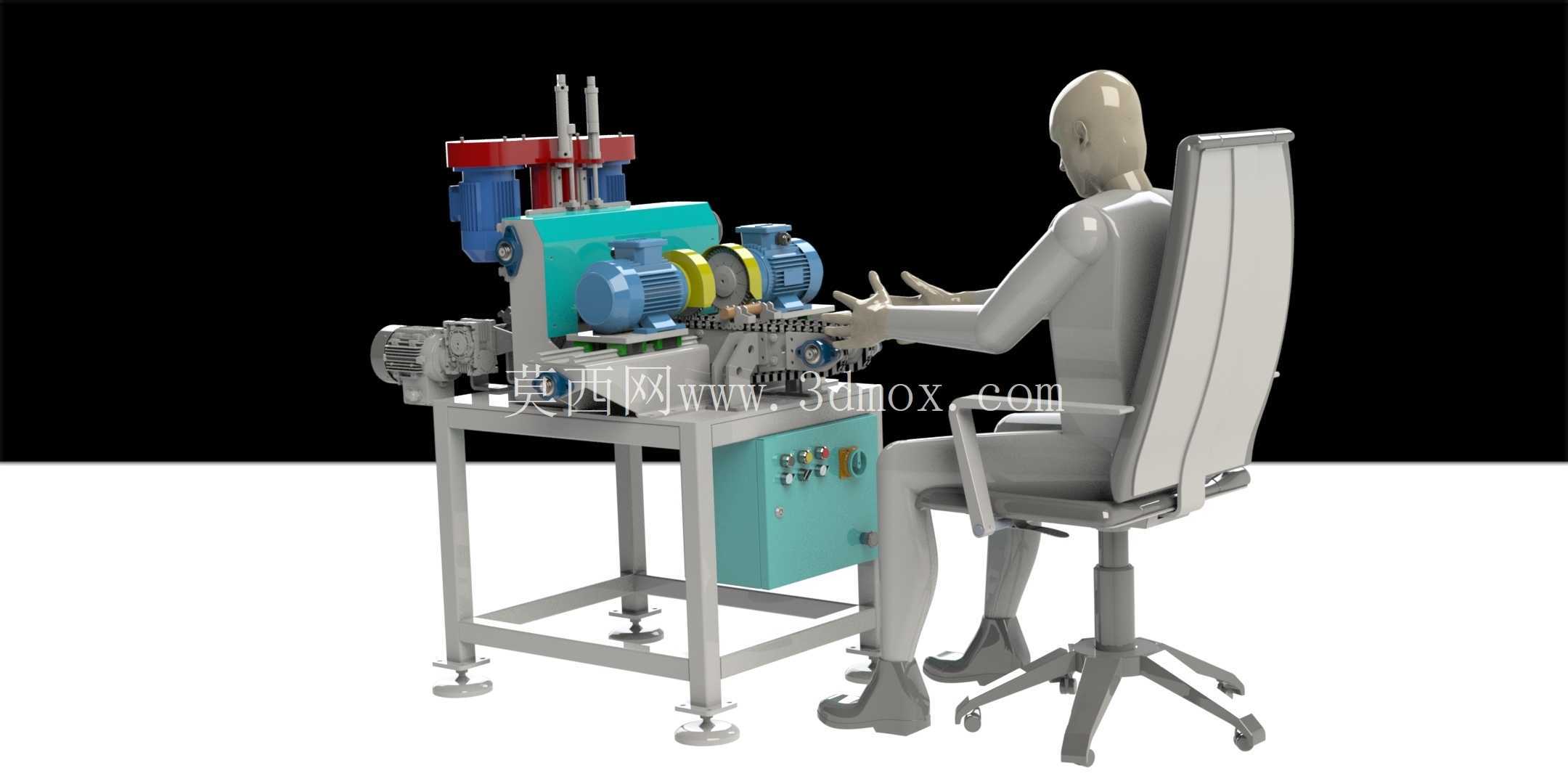

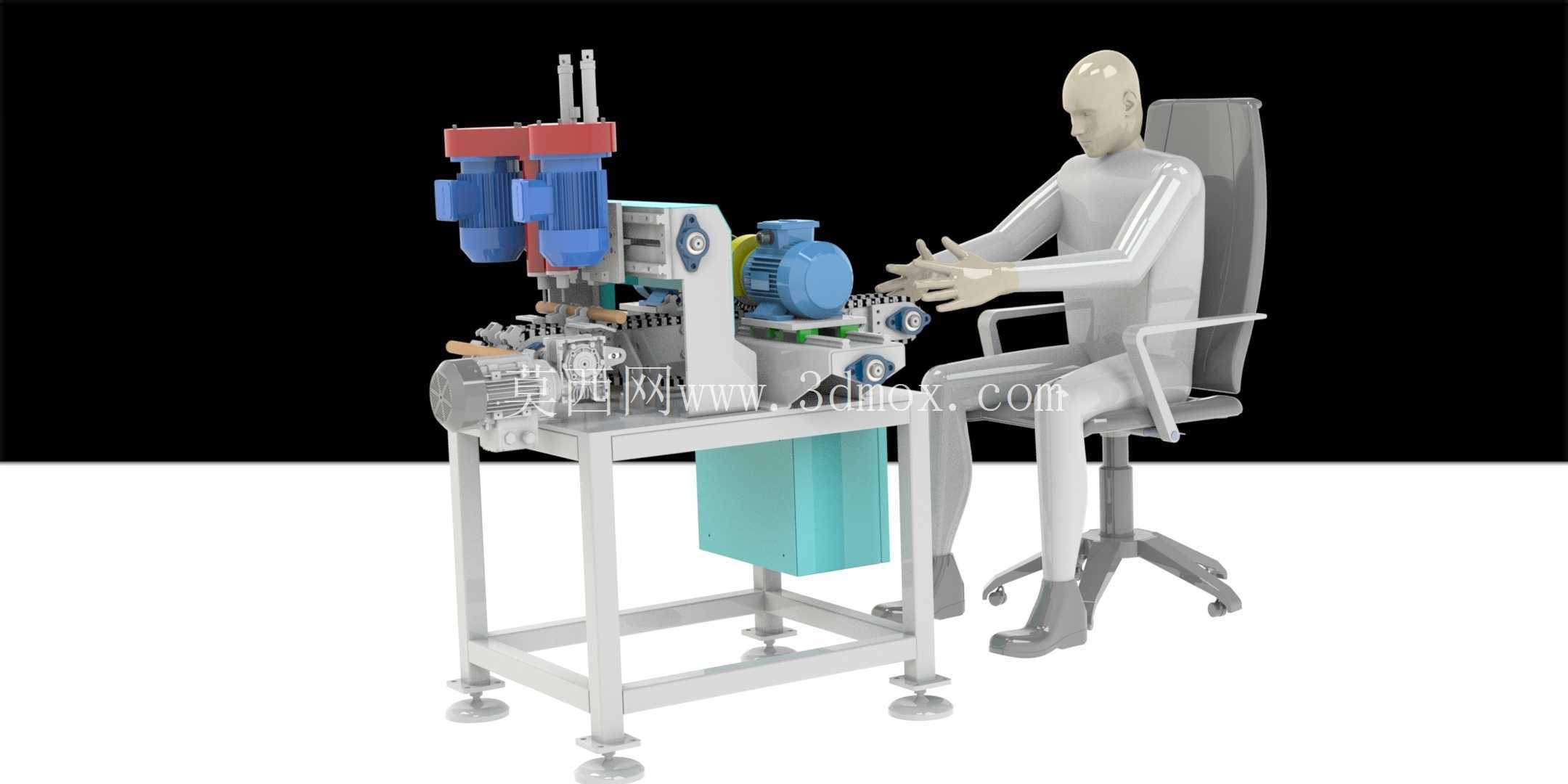

　　送料到位后由侧压机构完成工件夹紧，避免钻削过程中工件窜动影响孔位精度。钻削动力头采用卧式布置，搭配进给滑台实现钻削的进给与退刀动作，动力头转速可根据加工材质调整，适配铝件、塑料件、薄钢件等不同材质的钻孔加工需求，钻削端配置碎屑导流结构，加工产生的切屑可顺着导流板落入机架下方的集屑区域，便于日常清理。设计过程中优先考虑了单人操作的人机工程需求，操作位的高度适配常规坐姿作业的手肘高度，操作人员仅需完成工件上料、启动设备的动作，设备自动完成送料定位、夹紧、钻削、退刀、松夹的全流程动作，单工位的作业效率相比传统人工钻孔可提升三倍以上，同时孔位的位置一致性可控制在0.1mm范围内，避免人工划线钻孔带来的尺寸离散问题。

　　设备的驱动单元集中布置在机架后侧的防护区域，动力线缆与控制线缆均采用拖链防护，避免长期运行过程中线缆磨损引发的故障，操作按钮布置在操作位侧方的机架立面，操作人员坐姿状态下即可轻松触达，紧急停止按钮设置在最易触碰的位置，应对突发状况时可快速切断设备运行。从安装边界来看，设备整机重量较轻，常规车间的水磨石地面即可承载，无需额外做承重加固，气源接口与电源接口均设置在设备后侧下方，接入车间常规压缩气源与三相电源即可完成调试运行，设备的防护挡板采用透明亚克力材质，既可以阻挡钻削过程中切屑飞溅，又便于操作人员观察内部的加工状态，日常维护时仅需拆卸侧方的防护板即可完成动力头润滑、传动部件张紧等常规保养动作。针对不同的加工需求，设备的钻夹头可适配不同直径的钻头，更换钻头仅需松开钻夹头锁紧机构即可完成，无需拆解其他结构，定尺挡块的调整采用刻度标尺辅助定位，调整时无需额外借助量具即可快速完成不同孔距工件的加工切换，适配多品种小批量的加工场景。
